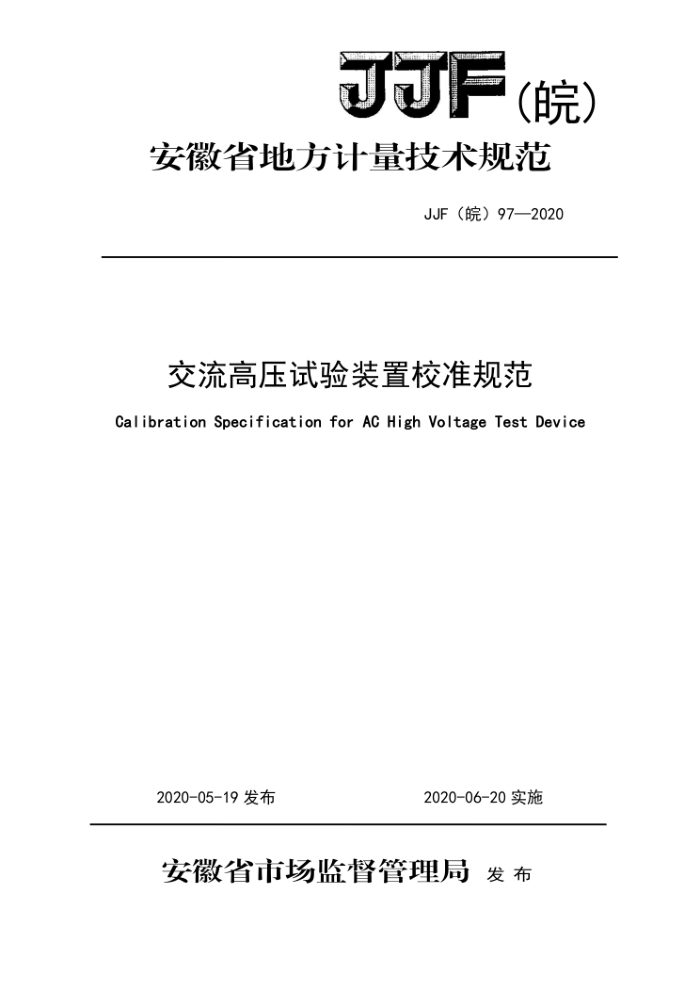

JJF (皖)
安徽省地方计量技术规范
JJF（皖）97—2020
交流高压试验装置校准规范 CalibrationSpecificationforAcHighVoltage Test Device
2020-05-19发布
2020-06-20实施
安徽省市场监督管理局 厂发布 JJF（皖）97-2020
交流高压试验装置校准规范 Calibration Specification for Ac High
JJF (皖) 97-2020
Voltage Test Device
归口单位：安徽省市场监督管理局
主要起草单位：安徽省计量科学研究院
本规范委托安徽省计量科学研究院负责解释 JJF（皖）97-2020
本规范主要起草人：
吴安平（安徽省计量科学研究院）吴勇（安徽省计量科学研究院）马 驭（安徽省计量科学研究院）王 伟 （安徽省计量科学研究院）
参加起草人：
郑四顺（安徽省计量科学研究院）汪树青（安徽省计量科学研究院） JJF（皖）97-2020
目 髪录
引言 1 范围. 2
引用文件. 3 术语 3.1 工频高压试验装置 3.2 谐振试验装置 3.3 交流电压. 3.4 额定频率 3.5 交流标准分压器测量系统 4 概述 4.1 工频高压试验装置 4.2 谐振试验装置
..2
计量特性 5.1 电压示值差.. 5.2 稳定性 5.3 谐波 5.4 谐振额定频率 6 校准条件. 6.1 环境条件 6.2 供电电源条件 6.3 校准标准器及辅助设备 7 校准项目和校准方法 7.1 校准项目. 7.2 校准方法. 8 校准结果表达.. 9复校时间间隔附录A 测量不确定度评定示例，附录B 校准原始记录格式
5
.2
.2
n
.....2
.3
.3 .3
.3
..3 .3
.....3
4 .7
.8
.10 JJF（皖）97-2020
引 言
本规范依据国家计量技术规范JJF1071-2010 《国家计量校准规范编写规
则》、JJF1001-2011《通用计量术语及定义》、JJF1059.1-2012《测量不确定度评定与表示》编制而成。
本规范为首次发布。
II JJF（皖）97-2020
交流高压试验装置校准规范
1范围
本规范适用于10kV～300kV电压范围的交流高压试验装置的校准。
2引用文件
本规范引用了下列文件： JJG496-2016工频高压分压器检定规程 JG（军工）71-2017交流标准电压源 GB/T16927.2-2013高电压试验技术第2部分：测量系统 DL/T848.2-2004高压试验装置通用技术条件第2部分：工频高压试验装置 DL/T849.6-2004电力设备专用测试仪器通用技术条件第6部分：高压谐振
试验装置
DL/T1082-2008高压实验室技术条件凡是注日期的引用文件，仅注日期的版本适用于该规范；凡是不注日期的引
用文件，其最新版本（包括所有的修改单）适用于本规范。
3术语 3.1工频高压试验装置powerfrequencyhighvoltagedevice[DL/T848.2-2004第 3.1条款
由调压器、试验变压器、测量、控制和保护等基本组件组成的试验装置。 3.2谐振试验装置resonanttestdevice[DL/T849.6-2004第3.1条款]
通过高速电感或电源频率，使电感与电容达到谐振状态的试验装置。 3.3交流电压alternatingvoltage[DL/T1082-2008第3.2条款]
频率20Hz~400Hz，电压波形为实际正弦波的电压（波形接近正弦，上下半波基本对称，峰值与有效值之比在1.34~1.48之间）。 3.4额定频率ratedtfrequency[DL/T849.6-2004第3.8条款]
谐振装置的设计谐振频率，它可以是一个单一频率，也可以是一个频率范围。
3.5交流标准分压器测量系统measuringsystemwithACvoltagedivider[GB/T 16927.2-2013第3.1条款
由交流标准分压器、交流标准电压表组成的电压测量系统，测量结果由电压
1 JJF（皖）97-2020
表示值乘以分压器分压比得到。
4概述 4.1工频高压试验装置
工频高压试验装置通过一个或多个升压变压器，将工频低电压转变为工频高电压，从而满足相应电力试验电压等级的要求。工频高压试验装置的工作原理见图1。
显示单元
电源输入
高压输出
升压控制箱
升压变压器
测量单元
图1工频高压试验装置工作原理图
4.2谐振试验装置
谐振试验装置一般由升压控制箱、励磁变压器、测量单元、补偿电容组成。 它能通过调整电源的频率或回路的电感，使得整套装置达到谐振状态产生高电压，从而满足相应电力试验电压等级的要求，其谐振频率范围一般为20-300Hz。 工作原理见图2。
显示单元
测量单元
升压控制器 励微变压器 谐振电路
电源输入
高压输出
图2谐振高压试验装置工作原理图
5计量特性 5.1外观
2 JJF（皖）97-2020
交流高压试验装置外观应整洁完好，无划痕损伤，各种标志清晰准确。各种调节旋钮、按键灵活可靠，应满足输出电压在额定电压范围内连续可调 5.2电压示值误差
交流高压试验装置电压测量最大允许误差不超过3%。 5.3电压稳定性
电压输出稳定性在30min内变化率不超过最大允许误差的1/3。 5.4谐波
谐波失真要求不超过5%。 5.5谐振额定频率
调频式谐振装置，额定频率为30Hz~300Hz。 5.6绝缘电阻测量
用测量电压为500V的绝缘电阻表，测量电源输入端对机壳的绝缘电阻，测量结果应大于20MQ。 5.7绝缘强度试验
在测试仪的电源输入端与机壳之间施加1.1倍工频额定电压，历时1min，应无击穿和飞弧现象。
注：校准工作不判断合格与否，上述计量特性要求仅供参考。
6校准条件 6.1环境条件 6.1.1环境温度：（20±10）°℃ 6.1.2环境湿度：（35~80）%RH 6.1.3周围无影响测量的强电磁场，接地可靠。 6.2供电电源条件 6.2.1 电源电压：（220±22）V 6.2.2电源频率：（50±0.5）Hz 6.2.3电源总谐波畸变不大于5% 6.3校准标准器及辅助设备
校准设备见表1
表1校准设备
序号 1
校准设备交流标准分压器测 测量系统引起的电压测量扩展不确定度应小于被校
计量特性
量系统
高压试验装置最大允许误差绝对值的1/5
3 JJF (皖)
