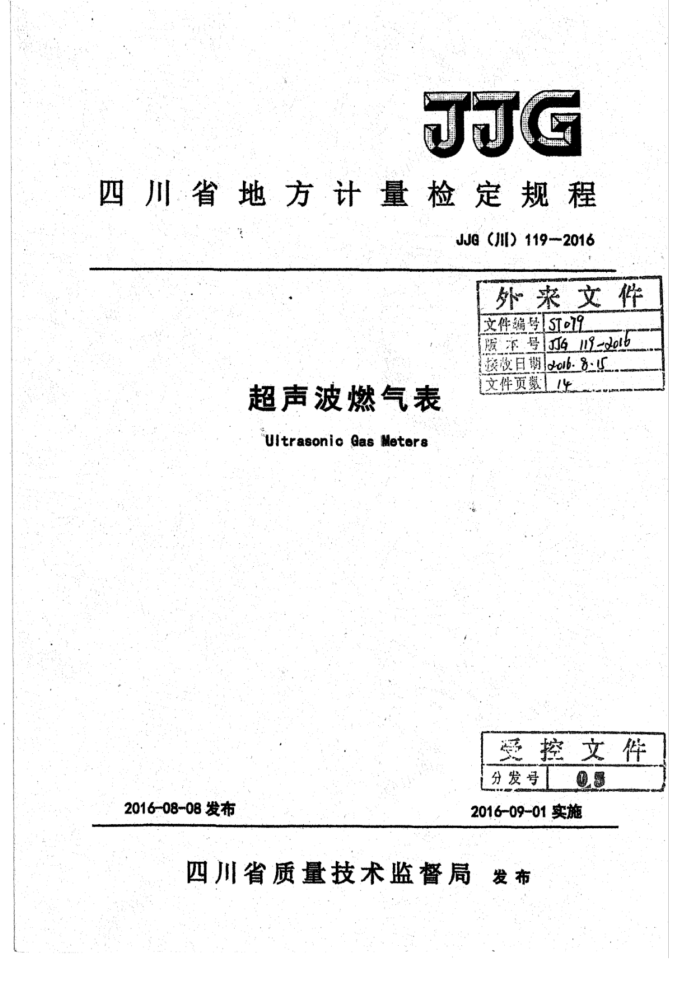

JJG
四川省地方计量检定规程
JJG（JI）119-2016
外来文件文件编号ST079 服号6-2016 接收日期1006-8-15
超声波燃气表 文件页数
Uitrasonic Gas Meters
爱控文件分发号0 2016-09-01实施
2016-08-08发布
四川省质量技术监督局 发布 JJG（川I):119—2016
超声波燃气表检定规程 VerificationRegulationof Uitrasonic Gas Meters
JJG(JI)119—2016
本规程经四川省质量技术监督局于2016年08月08日批准，并自 2016年09月01日起施行。
归口单位：四川省质量技术监督局
主要起草单位：中国测试技术研究院
成都千嘉科技有限公司
参加起草单位：成都秦川科技发展有限公司
成都城市气体计量检定有限公司四川海力智能科技股份有限公司
本规程委托中国测试技术研究院负责解释 JJG（J川I)119--2016
本规程主要起草人：
向丽萍 （中国测试技术研究院）汪斌 （中国测试技术研究院）刘勋 （成都于嘉科技有限公司）
参加起草人：
罗成彬 （成都千嘉科技有限公司）权亚强 （成都秦川科技发展有限公司）姚 远 （成都城市气体计量检定有限公司）魏 东 （四川海力智能科技股份有限公司）杨 治 （中国测试技术研究院）赵亮 （中国测试技术研究院） JJG（川）119—2016
目 軒录
引言 1 范围 2 引用文件 3术语和计量单位 4 概述 4.1原理 4.2结构 4.3用途 5计量性能要求 5.1流量范围 5.2准确度等级和最大允许误差 6通用技术要求 6.1外观与标识 6.2 指示装置 6.3零流量 6.4密封性 6.5压力损失 7计量器具控制 7.1检定条件 7.2检定项目 7.3检定方法 7.4检定结果的处理· 7.5检定周期附录A检定证书/检定结果通知书内页信息及格式
(II) (1) (1) (1) (3) (3) (3) (4) (4) (4) (4) (5) (5) (6) (6) (6) (6) (7) (7) (8) (8) (13) (13) (14) JJG（J川I)119—2016
引言
本规程以国家标准GB/T32201-2015《气体流量计》和欧盟标准EN14236：2007《家用超声波燃气表》（ultrasonicdomesticgasmeters）为主要技术依据，参考了国家检定规程JJG577-2012《膜式燃气表》和JJG1030-2007.《超声流量计》，并综合我国超声波燃气表的现状进行制定的。
本规程按照JJF1002-2010《国家计量检定规程编写规则》编写。适用于超声波燃气表的首次检定、后续检定和使用中检查。
本规程所用术语，除在本规程中专门定义的外，均采用JJF1001《通用计量术语及定义》和JJF1004《流量计量名词术语及定义》。
本规程是首次制定。
II JJG（J川I）119—2016
超声波燃气表检定规程
1范围
本规程适用于最大工作压力不超过50kPa、最大流量不超过160m/h、并以时间差法为测量原理的封闭管道用超声波燃气表（以下简称燃气表）的首次检定、后续检定和使用中检查。
2引用文件
本规程引用了下列文件： JJG577-2012膜式燃气表 JJG1030-2007超声流量计 JJF1001通用计量术语及定义 JJF1004 流量计量名词术语及定义 GB/T6968-2011膜式燃气表 GB/T18604-2014用气体超声流量计测量天然气流量 GB/T32201-2015气体流量计 CJ/T477-2015超声波燃气表 EN14236：2007家用超声波燃气表（Ultrasonicdomesticgasmeters）凡是注日期的引用文件，仅注日期的版本适用本规程；凡是不注日期的引用文件，其
最新版本（包括所有的修改单）适用于本规程。
3术语和计量单位
3.1术语
3.1.1超声波燃气表ultrasonicgasmeters
采用时差法超声波技术，用来测量、记录并且显示通过的燃气体积的燃气表。
3.1.2最大流量9ax maximumflow rate JJG（J川I）1192016
燃气表满足计量性能要求的上限流量。
3.1.3最小流量ginminimumflowrate
燃气表满足计量性能要求的下限流量。
3.1.4分界流量transitionalflowrate
介于最大流量和最小流量之间、把燃气表流量范围分为“高区”和“低区”的流量，燃气表在高区和低区各有相应的最大允许误差。α为0.1qmx 3.1.5流量范围flowraterange
能符合燃气表计量性能要求的最大流量和最小流量所限定的范围。 3.1.6最大工作压力Paxmaximumworkingpressure
燃气表正常工作所能承受的压力上限值。
3.1.7压力损失△ppressureloss
在最大流量的条件下，燃气表进气口与出气口之间的乎均压力降。
3.1.8 欠压值 minimum operating voltage
保证燃气表正常工作设定的最低电压值。
3.1.9零流量 zeroflow
当燃气表内介质静止时，燃气表的瞬时流量示值。 在正常零点漂移范围内，燃气表的零流量显示应为零。
3.1.10零流量切除 zeroflowcutoff
为保证燃气表在正常零点漂移范围内显示的瞬时流量为零而设置的切除流量值。
3.1.11防逆功能
燃气表应有防逆功能，当气体流入方向与规定流向相反时，累积流量指示值应不发生变化，带控制阀门的燃气表应能自动关闭控制阀门。 2 JJG（J川I）119—2016
3.2计量单位
体积单位：立方米，符号m；升，符号L；立方分米，符号dm。 流量单位：立方米每小时，符号m/h。 压力单位：帕[斯卡]，符号Pa；千帕，符号kPa。 温度单位：摄氏度，符号℃。
.
4概述
4.1原理
燃气表是通过封闭管道中燃气流动对超声波束作用而引起超声顺流和逆流传播时间差的速度式仪表，超声波在燃气中的实际传播速度是由燃气静止状态下超声波的传播速度和流体轴向流速在超声波传播方向上的分量组成，超声波在顺流方向传播速度快，逆流方向传播速度慢，测量顺流方向和逆流方向传播的时间，计算出其时间差。利用超声波顺流逆流传播的时间差与传播距离的关系计算出燃气流速，再通过燃气表声道横截面面积从而得到燃气流量。
4.2结构
燃气表主要由外壳、流体通道、超声波换能器、指示装置、主控模块和电池等部件组成，也可带有流体整流器、通讯信号端口和控制阀门等，结构示意图见图1所示。
图1超声波燃气表结构示意图
注：1指示装置；2电池；3主控模块；4流体流动方向；5超声波换能器；6控制阀门（可选用）；7外壳； 8流体通道；9流体整流器（可选用）。 JJG
