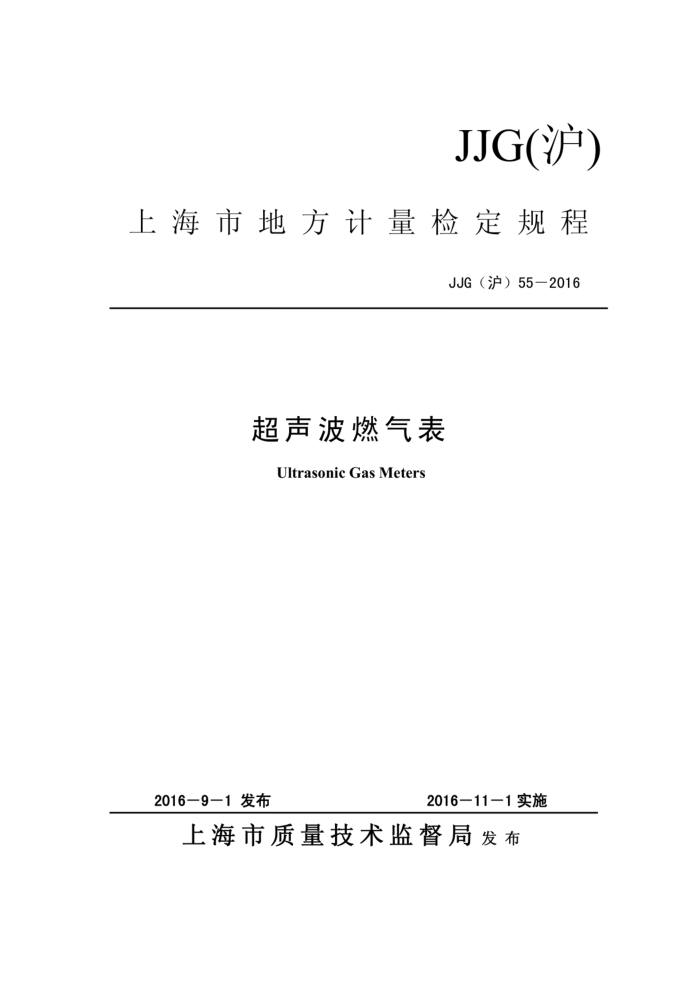

JJG(沪)
上海市地方计量检定规程
JJG（沪）55—2016
超声波燃气表
Ultrasonic Gas Meters
20169-1发布
2016-111实施
上海市质量技术监督局发布 JJG(沪)55-2016
超声波燃气表检定规程 VerificationRegulationof Ultrasonic Gas Meters
JJG（沪）55—2016
本规程经上海市质量技术监督局于2016年8月24日批准，并自2016
年11月1日起施行。
归口单位：上海市质量技术监督局
主要起草单位：上海市计量测试技术研究院
上海市煤气表强制检定站上海工业自动化仪表研究院
参加起草单位：上海燃气（集团）有限公司
辽宁思凯科技股份有限公司
浙江威星智能仪表股份有限公司
重庆前卫克罗姆表业有限责任公司
本规程由上海市计量测试技术研究院负责解释 JJG(沪)55-2016
本规程主要起草人：
陈超 （上海市计量测试技术研究院）杨连青 （上海市煤气表强制检定站）郭爱华 （上海工业自动化仪表研究院）
参加起草人：
金美华 （上海燃气（集团）有限公司）史健君 （辽宁思凯科技股份有限公司）方炯 （浙江威星智能仪表股份有限公司）尹代强 （重庆前卫克罗姆表业有限责任公司） JJG(沪)55-2016
目 录
引言
（I) (1) (1) (1) (1) (2)
范围 2 引用文献 3 术语和计量单位 3. 1 术语· 3.2 计量单位概述
1
(2) (2) (3) (3) (3) (3) (3) (3) (3) (4) (4) (5) (5) (5) (5) (5) (5) (6) (7) (9) (10) (11) (12)
4
4. 1 原理· 4. 2 结构· 4. 3 用途
计量性能要求 6 通用技术要求： 6, 1 铭牌和标记 6.2 外观 6.3 流量范围· 6. 4 指示装置： 6.5 密封性 6.6 压力损失。 6.7 零流量 6.8 防逆功能 6.9 附加装置·
5
-
计量器具控制 7. 1 检定条件· 7.2 检定项目： 7. 3 检定方法 7. 4 检定结果的处理·。。 7. 5 检定周期附录A 燃气表附加装置的功能检测附录B 检定证书/检定结果通知书内页信息及格式。
7
1 .(户)55-2016
引高
JJF1002-2010《国家计量检定规程编写规则》、JJF1001-2011《通用计量术语及定义》、JJF1059.1-2012《测量不确定度评定与表示》共同构成本规程制定工作的基础性系列规范。
本规程以国家计量检定规程JJG577-2012《膜式燃气表》、JJG1030-2007 《超声流量计》，国家标准GB/T6968-2011《膜式燃气表》。国际法制计量组织（0IML）的国际建议R137-1&2：2012Gasmeters和欧盟标准EN14236：2007 Ultrasonicdomesticgasmeters为主要技术依据，结合我国超声波燃气表的现状进行制定的。
本规程为首次制定。
II 超声波燃气表检定规程
1范围
本规程适用于以时间差为测量原理的封闭管道用超声波燃气表（以下简称燃气表）的首次检定、后续检定和使用中检查。
引用文献
2
JJF1001-2011通用计量术语及定义 JJG577-2012膜式燃气表 JJG1030-2007超声流量计 GB/T6968-2011膜式燃气表 0IMLR137-1&2:2012Gasmeters EN14236:2007Ultrasonicdomesticgasmeters 注：凡是注日期的引用文件，仅注日期的版本适用本规程；凡是不注日期的引用文件，其最
新版本（包括所有的修改单）适用于本规程。
术语和计量单位
3
3.1术语 3.1.1最大流量quxmaximumflow-rate
燃气表满足计量性能要求的上限流量。 3.1.2最小流量ginminimumflow-rate
燃气表满足计量性能要求的下限流量。 3.1.3分界流量qttransitionalflow-rate
介于最大流量和最小流量之间、把燃气表流量范围分为“高区”和“低区”的流量，高区和低区有不同的最大允许误差值。 3.1.4流量范围flow-raterange
由燃气表最大流量和最小流量所限定的范围。 3.1.5声道acousticpath
超声波信号在成对的超声波传感器间传播的实际路径。 3.1.6传播时间transittime
超声波信号在流体介质部分传播的时间。
3.1.7声道角transmissionangle
声道与管道轴线之间的夹角。 3.1.8超声波换能器ultrasonictransducer
1 JJG(沪)55-2016
声波在流体中逆流传播的时间；声道长度；声波在流体中传播的速度；流体的平均速度；
t up L cJ Vm 中一 一声道角。 因此可推算出流体的速度为：
Vm 2cos中 L
(3)
tdown
管道中燃气的平均速度V，乘以过流面积A，则可得到瞬时流量9，即
(4)
q=Vm×A
式中：
过流面积；
A q- 一瞬时流量，
4.2结构
燃气表主要由外壳、换能器、信号处理单元、显示器和电源等部件组成，也可以带有控制阀门等其它附加装置。 4.3用途
燃气表主要用于计量燃气的累积体积流量。
计量性能要求
5
燃气表的准确度等级和最大允许误差应符合表1的规定。
表1准确度等级和最大允许误差
1.0级
1.5级
准确度等级
首次检定/ 后续检定 ± 2% ±1%
首次检定/ 后续检定 ± 3% ± 1. 5%
使用中检查
使用中检查
± 4% ± 2%
最大允许 Qanqgt 误差
±6% ± 3%
≤Quex
6 通用技术要求
6. 1 铭牌和标记
燃气表铭牌或表体应清晰、永久性地标明： ①制造商名称或注册商标； ②产品名称； ③型号规格；
3 JJG(沪)
