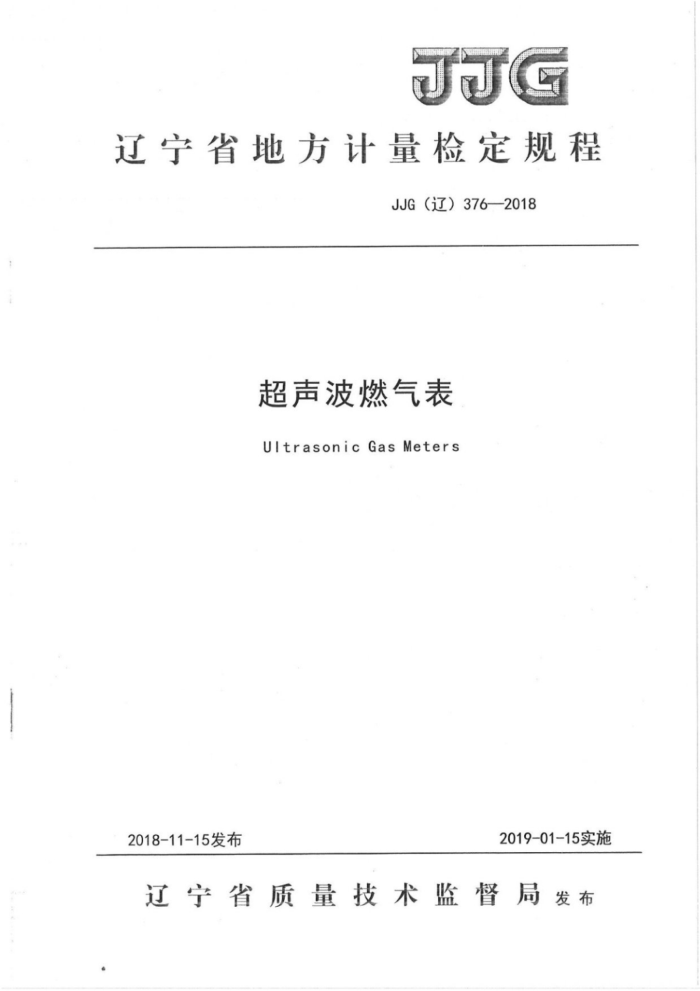

JJG
辽宁省地方计量检定规程
JJG（辽）376—2018
超声波燃气表 UltrasonicGasMeters
2019-01-15实施
2018-11-15发布
辽宁省质量技术监督局发布 JJG（辽）376-2018
JJG(辽)376—2018
超声波燃气表检定规程 Verification Regulation of Ultrasonic Gas Meters
归口单位： 辽宁省质量技术监督局主要起草单位： 辽宁省计量科学研究研究院
大连市计量检测研究院
参加起草单位： 辽宁思凯科技股份有限公司
辽宁航宇星物联仪表科技有限公司
丹东东发（集团）股份有限公司
本规程由辽宁省计量科学研究院负责解释 JJG（辽）376-2018
本规程主要起草人：
王振刘洋郭永涛
（辽宁省计量科学研究研究院）
（辽宁省计量科学研究研究院）（大连市计量检测研究院）
参加起草人：
史健君程波王国辉陆科
（辽宁思凯科技股份有限公司）
（辽宁航宇星物联仪表科技有限公司）（丹东东发（集团）股份有限公司）（辽宁省计量科学研究研究院） JJG（辽）376-2018
目 录
(II) (1) (1) (1) (3) (4) (5) (5) (5) (5) (6) (6) (7) (7) (8) (8) (13) ·(13) .... (14) (15)
引言 1范围 2引用文件. 3术语和计量单位 4概述 5计量性能要求， 6通用技术要求 6.1铭牌和标记 6.2外观· 6..3保护功能.. 6.4指示装置 6.5密封性· 7计量器具控制 7.1检定条件 7.2检定项目 7.3检定方法 7.4检定结果的处理.… 7.5检定周期附录A燃气表附加功能检测附录B检定证书/检定结果通知书内页信息及格式 JJG（辽）376-2018
引言
本规程以国际法制计量组织（0IML）的国际建议R137-1&2:2012GasMeters（气体流量计）和欧盟标准EN14236:2007Ultrasonicdomesticgasmeters（户用超声波燃气表）为主要技术依据，参考了行业标准JB/T12958-2016《家用超声波燃气表》和国家检定规程JJG577-2012《膜式燃气表》、JJG1030-2007《超声流量计》，结合我国超声波燃气表的现状而制定的。
本规程按照JJF1002-2010《国家计量检定规程编写规则》编写。 本规程所用术语，除在本规程中专门定义的外，均采用JJF1001《通用计量术语及
定义》和JJF1004《流量计量名词术语及定义》。
本规程是首次制订使用。 JJG（辽）376-2018
超声波燃气表检定规程
1范围
本规程适用于最大工作压力在不超过50kPa，最大流量不超过16m/h，以时间差法为测量原理的封闭管道用超声波燃气表（以下简称燃气表）的首次检定和使用中检查。
2引用文件
JJG577-2012膜式燃气表 JJG1030-2007超声流量计 JJF1001通用计量术语及定义 JJF1004流量计量名词术语及定义 JB/T12958家用超声波燃气表 GB/T6968膜式燃气表 GB/T32201-2015气体流量计 0IMLR137-1&2：2012GasMeters（气体流量计） EN14236：2007Ultrasonicdomesticgasmeters（户用超声波燃气表）凡是注日期的引用文件，仅注日期的版本适用本规程；凡是不注日期的引用文件，其最
新版本（包括所有的修改单）适用于本规程。
3术语和计量单位
3.1术语 3.1.1最大流量qmax maximumflowrate
燃气表满足计量性能要求的上限流量。 3.1.2最小流量qmin minimumflowrate
燃气表满足计量性能要求的下限流量。 JJG（辽）376-2018
3.1.3分界流量9t transitionalflowrate
介于最大流量和最小流量之间、把燃气表流量范围分为“高区”和“低区”的流量，高区和低区各有相应的最大允许误差。 3.1.4流量范围 flowraterange
由燃气表最大流量和最小流量所限定的范围。 3.1.5声道acousticpatch
超声波信号在成对的超声波传感器间传播的实际路径。 3.1.6传播时间transittime
超声波信号在流体介质部分传播的时间。 3.1.7声道角transmissionangle
声道与管道轴线之间的夹角。
3.1.8超声波传感器ultrasonictransducer
用于产生和接收超声波的装置。 3.1.9最大工作压力pmxmaximumworkingpressure
燃气表正常工作所能承受的压力上限值。 3.1.10压力损失△ppressureloss
燃气表在最大流量的条件下，进气口与出气口之间的压力降。 3.1.11累积流量Qintegratingvalue
在一定时间内流过燃气表的流量值。 3.1.12欠压值minimumoperatingvoltage
保证附加装置正常工作的设定最低的电压值。 3.1.13附加装置additionalfunctionalities
在燃气表基本结构基础上所增加的附加功能器件，如有预付费功能、远程读表功能。 3.2计量单位
累积流量单位：立方米，符号m；升，L。 瞬时流量单位：立方米每小时，m/h。 压力单位：帕斯卡、千帕，Pa、kPa。 温度单位：摄氏度，℃。
2 JJG（辽）376-2018
4概述
4.1原理
超声波在流动的介质中顺流方向和逆流方向的时间差与流体的平均流速成正比，通过计算超声波的传播时间差与声道在封闭管道截面积的乘积即可获得到流体的流量。时间差法超声波燃气表的基本原理为图1所示。
Ur
-
图1时间差法燃气表的基本原理示意图
燃气表超声波顺流和逆流传播时间与各量之间的关系是：
L C,+vm.cosd
L C,-Vmcosd
(1)
tdown=tAB=
tup=tBA
式中： t down tup 一超声波在流体中逆流传播的时间； L 一一声道长度； cr 一一声波在流体中传播的速度；
超声波在流体中顺流传播的时间；
一流体的轴向平均速度；一声道角；
Vm d 根据式（1）的两个公式可推算出流体的速度为：
L
1
(2)
Vm=2cos(idou
封闭管道中燃气的平均速度v，与声道横截面面积S关系，则可得到瞬时流量。
(3)
q=Vm×S JJG
