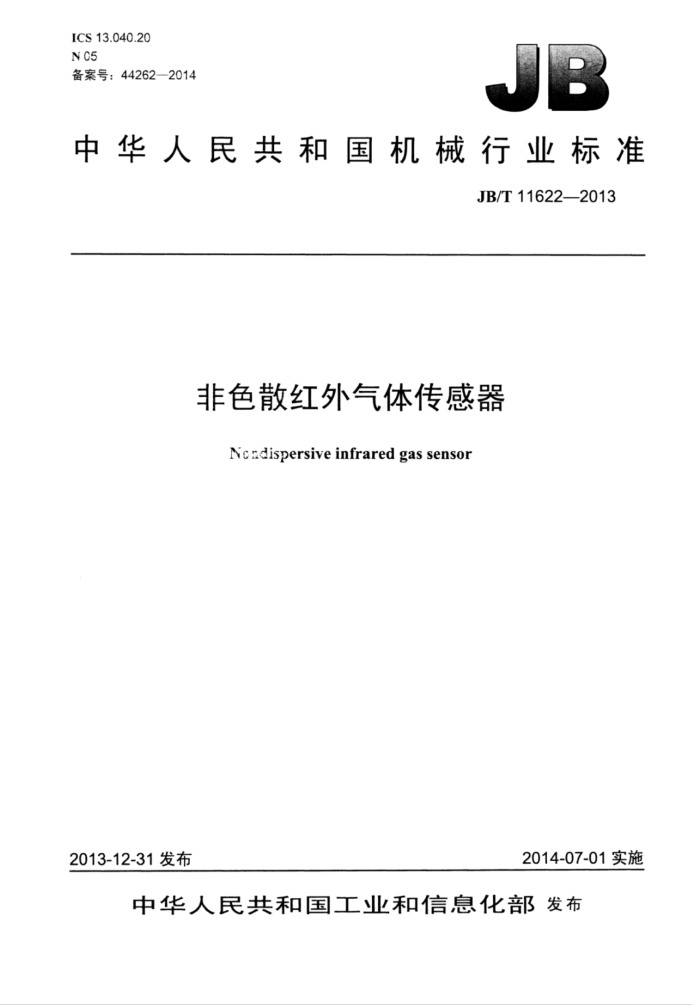

ICS13.040.20 NC5 备案号：44262—2014
中华人民共和国机械行业标准
JB/T11622—2013
非色散红外气体传感器
Nc ndispersive infrared gas sensor
2014-07-01实施
2013-12-31发布
中华人民共和国工业和信息化部发布 JB/T11622—2013
目 次
前言.. 范围.
1
2 规范性引用文件 3 术语和定义 4分类、型号 4.1分类.. 4.2型号.. 5要求.
5.1 正常工作环境 5.2 外观. 5.3 外形尺寸.. 5.4 技术参数 5.5 工作温度 5.6 贮存温度.. 5.7 恒定湿热 5.8 冲击、振动和跌落 6试验方法 6.1 试验条件 6.2 外观 6.3 外形尺寸 6.4 技术参数.... 6.5 工作温度 6.6 贮存温度.. 6.7 恒定湿热 6.8 冲击、振动和跌落 7检验规则 7.1 检验分类.. 7.2 出厂检验...
7.3 型式检验 8标志、包装、运输和贮存
8.1 标志 8.2 包装和运输 8.3 贮存表1 传感器编码表.. 表2 7R系列传感器表3 4R系列传感器. 表4 微型双气传感器表5 二氧化碳小模组表6 多气体大模组表7 检验项目
10
10
T JB/T11622—2013
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由机械工业仪器仪表元器件标准化技术委员会（CMIF/TC17）归口。 本标准起草单位：郑州炜盛电子科技有限公司、沈阳仪表科学研究院、河南汉威电子股份有限公司、
国家仪器仪表元器件质量监督检验中心、传感器国家工程研究中心、中国仪器仪表协会传感器分会
本标准主要起草人：张小水、祁明锋、祁泽刚、秦东振、徐秋玲、于振毅、郑浩、刘沁、股波、 本标准为首次发布。
II JB/T11622-2013
非色散红外气体传感器
1范围
本标准规定了非色散红外气体传感器（以下简称：传感器）的术语和定义、分类、型号、要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于非色散红外气体传感器。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2423.1一2008电工电子产品环境试验第2部分：试验方法试验A：低温 GB/T2423.2一2008电工电子产品环境试验第2部分：试验方法试验B：高温 GB/T2423.5一1995电工电子产品环境试验第二部分：试验方法试验Ea和导则：冲击 GB/T2423.8--1995 电工电子产品环境试验第二部分：试验方法试验Ed和导则：自由跌落 GB/T2423.10一2008电工电子产品环境试验第2部分：试验方法试验Fc：振动（正弦） GB/T2828.1一2012计-数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样
计划
GB/T2829—2002 周期检验计数抽样程序及表（适用于对过程稳定性的检验）
3术语和定义
下列术语和定义适用于本文件。
3.1
非色散 nondispersive 指光源的连续光辐射全部投射到样品上，样品对红外辐射具有选择性吸收和积分性质，同时采用与
样品具有相同吸收光谱的检测器来测定样品对红外光吸收量。 3.2
非色散红外气体传感器 nondispersive infrared gas sensors 一种以红外吸收为基本原理，将被测气体浓度转换成电信号的气体传感器。
3.3
零点 zero point 传感器在纯净N2中正常工作时的显示值。
3.4
零点漂移 zero drift 在规定的时问内，传感器充分预热后，在纯净N中，其零点随时问的变化
3.5
灵敏度 sensitivity 传感器在工作点上和某一浓度的被测气体反应时，输出信号值与被测气体浓度之比。
1 JB/T11622—2013
3.6
灵敏度漂移 sensitivity drift 在规定的时间内，传感器在成分固定的被测气体的空气混合物中工作时，其灵敏度随时间的变化。
3.7
响应时间 response time 在试验条件下，被测气体浓度发生阶跃变化时，传感器输出达到稳定值的90%时所需的时问。
3.8
重复性 repeatability 传感器在输入量按同一方向作全量程连续多次变动时所得特性曲线问不一致的程度。
3.9
基本误差intrinsicerror 在正常实验条件下确定的传感器测量误差值。
4分类、型号
4.1分类
传感器的产品系列分为： a）7R系列； b）4R系列： c）微型双气传感器： d）二氧化碳小模组： e）多气体大模组。
4.2型号
M
产品特征产品编码气体种类产品系列非色散红外原理传感器
产品特征Y、产品编码×和气体种类×见表1。
表1传感器编码表第三个×
第二个x
气体种类 CO2 酒精 CH4 双气
产品编码第一个版本第二个版本第三个版本第四个版本
Y A B A D W
产品特征不锈钢外壳铝外壳电压输出数字信号输出波形输出
1 3 4 9
0 1 2 3
示例1：MH-740A表示7R系列的不锈钢外壳甲烷非色散红外气体传感器。 示例2：MH-490W表示4R系列的双气体（二氧化碳、甲烷》非色散红外传感器、波形输出。
2 JB/T11622—2013
5要求
5.1正常工作环境
温度：-40℃～70℃；相对湿度：≤98%，无凝露大气压力：86kPa～110kPa。
5.2外观
传感器外观整体应完好，标签清晰无剥落和残缺。 5.3外形尺寸
按产品详细规范要求。 5.4技术参数 5.4.1 7R系列传感器应符合表2的规定
表27R系列传感器
型号 测试气体 量程 响应时间 零点漂移 灵敏度漂移 重复性 基本误差
（体积分数）
（体积分数）／月 （体积分数）/月
S
MH-740A 甲烷 0%~5%0%~ <30
±3%FS (<50%FS)
±5%测量值 土5%测量值
±0.03%
±5%FS （≥50%FS)
100%
MH-740B 甲烷 0%~5%，0%~ <30 ±0.03% ±5%测量值 土5%测量值 ±3%FS (<50%FS)
100%
±5%FS （≥50%FS)
MH-710A 二氧化碳 0%~5% <30 ±0.03% ±5%测量值 ±5%测量值 ±3%FS
(<50%FS)
±5%FS (≥50%FS) ±3%FS (<50%FS) ±5%FS (≥50%FS)
MH-710B 二氧化碳 0%~5%
±5%测量值 土5%测量值
<30
±0.03%
5.4.2 4R系列传感器应符合表3的规定。
表3 4R系列传感器
型号 测试气体 量程 响应时间 零点漂移 灵敏度漂移 重复性 基本误差
（体积分数） S （体积分数）／月 （体积分数）／月 X10-6 0%~5%，0%~
±3%FS (<50%FS) ±5%FS (≥50%FS) ±3%FS (<50%FS) ±5%FS (≥50%FS) ±3%FS (<50%FS) ±5%FS (≥50%FS)
±100
MH-440V 甲烷
±0.05%
<30
±0.03%
100%
MH-440D 甲烷 0%5%，0%~ <30 ±0.03% ±0.05% ±100
100%
MH-410V 二氧化碳 0%~5%
±100
<30
±0.03%
±0.05%
±0.05% ±100 ±3%FS
(<50%FS)
MH-410D 二氧化碳 0%~5% <30 ±0.03%
±5%FS (≥50%FS)
3 JB/T11622—2013
5.4.3 微型双气传感器应符合表4的规定。 5.4.4 二氧化碳小模组应符合表5的规定。
表4 微型双气传感器
型号 测试气体 量程 响应时间 零点漂移 灵敏度漂移
基本误差
重复性
（体积分数）／月 （体积分数）／月 （体积分数》 （体积分数）
（体积分数》 s
甲烷 0~100% <30 二氧化碳 0~50% <30
±2% ± 2%
±1% ±1%
±1% ± 1%
±1% ±1%
MH-490W
表5 二氧化碳小模组
量程 X10-6
响应时间
重复性 ×10-6
零点漂移 ×10/月
灵敏度漂移 ×10/月
基本误差 X10-6
型号
S
MH-Z12 MH-Z13 MH-Z14
0~5000
<30
±300
±500
±50
±100
5.4.5 多气体大模组应符合表6的规定。
表6 多气体大模组响应时间 零点漂移 灵敏度漂移 重复性
型号 气体种类
量程
基本误差
×10-%/月 ×10-6/月 X10-6
S
甲烷 0%～5%（体积分数） <30
±500 ±100 土0.05%（体积分数） ±200 ±40 ±100×10-6 ±10
±300
MH-Z90 二氧化碳 0%～2%（体积分数） <30 ±120
一氧化碳
<30
1000×10-6
±6
±2
±30×10-6
5.5 工作温度
传感器在规定的工作环境温度范围内工作时，其基本误差应符合5.4的要求。 5.6购存温度
传感器经贮存温度试验后，其基本误差应符合5.4的要求。 5.7恒定湿热
传感器经恒定湿热试验后，其基本误差应符合5.4的要求。 5.8冲击、振动和跌落
传感器经冲击、振动和跌落试验后，结构应无脱落、松动和损坏现象，其基本误差应符合5.4的要求。
6试验方法
6.1试验条件 6.1.1环境条件
除环境试验或有关标准中另有规定，试验应在下列条件中进行： JB/T11622—2013
温度：15℃~35℃ 一相对湿度：≤98%：大气压力：86kPa～110kPa；一应无影响测试的干扰气体；传感器通电10min后，方可进行检验：一试验中向传感器通入的气体温度应与试验要求温度一致：每项试验过程中不允许校准。
6.1.2试验用气体
试验用气体的不确定度应小于2% 6.1.3试验用仪器 6.1.3.1气体流量计
准确度：2.5级，测量范围：（30～600）mL/min 6.1.3.2秒表
分度值应不大于0.1s。 6.1.4试验气体流量规定
各种试验时的气体流量均应为（300～500）mL/min。 6.1.5直流稳压电源
输入电压：（0～30）V，输出电流：2A。 6.1.6试验准备 6.1.6.1传感器连接
将传感器连接在配套的试验装置上，在进行实验前需老化24h，再将气帽安装在传感器上，气帽 一端由气管与流量控制器相连。接通电源，充分预热，待传感器充分稳定后，由流量控制器控制，通入所需气体。 6.1.6.2零点校准
按6.1.4规定的流量通入纯净N23min，将测试板显示值调零。 6.1.6.3 灵敏度校准
按6.1.4规定的流量通入50%FS的气体标准物质3min，将测试板显示值调整为50%FS土1% 6.2外观
用目测方法检测传感器的外观，结果应符合5.2的要求。 6.3外形尺寸
用卡尺、千分尺、千分表、标准规或其他标准量具仪器检测平面元件的外形及关键部位的尺寸，结果应符合5.3的规定。
5
