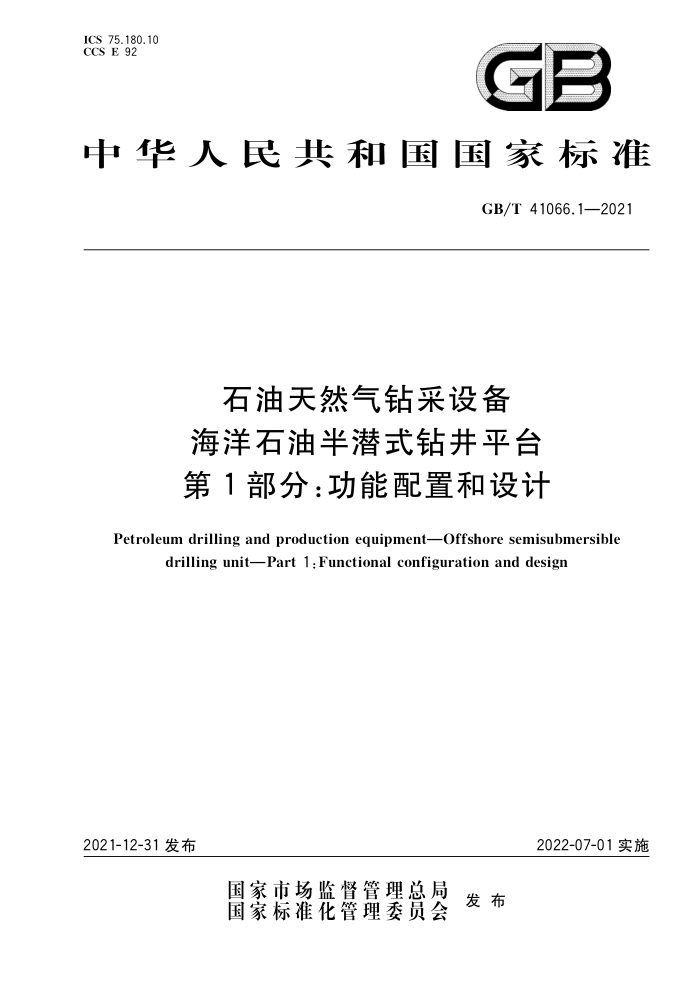

ICS 75.180.10 CCS E 92
GE
.
中华人民共和家标准
GB/T 41066.1—2021
石油天然气钻采设备海洋石油半潜式钻井平台第1部分：功能配置和设计
Petroleum drilling and production equipment-Offshore semisubmersible
drilling unit-Part 1 : Functional configuration and design
2021-12-31 发布
2022-07-01实施
国家市场监督管理总局国家标准化管理委员会
发布 GB/T 41066.1—2021
目 次
前言引言范围
1
规范性引用文件 3 术语、定义和缩略语
2
功能配置 4.1 总体要求 4.2 船体结构 4.3 动力系统 4.4 定位系统 4.5 钻井系统 4.6 甲板及辅助机械装置 4.7 消防、安全、救生和环保系统……· 4.8 生活区设施 4.9 平台通导系统 4.10 管路系统 4.11 电缆系统 4.12 配置方案 　设计
4
3
Y
L2
13 14 14 15 15 16 16 16 16 18 19 20 24 .26 .28
5
5.1 通则 5.2 船体结构 5.3 动力系统… 5.4 定位系统 5.5 钻井系统· 5.6 甲板及辅助机械装置 5.7 消防、安全、救生和环保系统 5.8 生活区设施 5.9 平台通导系统 5.10 管路系统 5.11 电缆系统 5.12 设计文件参考文献
..
....
...............
· .......................
....
...........
................
30
31
.....
33 34 35
SAG GB/T 41066.1—2021
前言
本文件按照GB/T 1.1一2020《标准化工作导则 第 1 部分：标准化文件的结构和起草规则》的规定
起草。
本文件是GB/T 41066《石油天然气钻采设备 备海洋石油半潜式钻井平台》的第1部分。 GB/T 41066 已发布了以下部分:
第1部分：功能配置和设计。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由全国石油钻采设备和工具标准化技术委员会（SAC/TC 96)提出并归口。 本文件起草单位：中海油田服务股份有限公司、中海石油（中国)有限公司、中海油研究总院有限责
任公司、中国船级社、招商局重工(深圳)有限公司、烟台中集来福士海洋工程有限公司、宝鸡石油机械有限责任公司。
本文件主要起草人：洗敏元、王冬石、宋林松、黎剑波、蒋爱国、李红涛、金学义、黄熠、耿亚楠、黄玉泉、 许亮斌、郭华、邓贤锋、吴天明、李林斌、刘建成、吴四川、蒲李、段明星、韩华伟、胡楠、刘哲旭。
1 GB/T 41066.1—2021
SY/T 5323石油天然气工业　钻井和采油设备节流和压井设备 SY/T 5532石油钻井和修井用绞车 SY/T 5612 石油天然气钻采设备钻井液固相控制设备规范 SY/T 6667 分流器系统设备及作业推荐作法 SY/T 6671 石油设施电气设备场所I级０区、1区和 2区的分类推荐作法 SY/T 6868 钻井作业用防喷设备系统 SY/T 6913　石油天然气钻采设备　海洋钻井隔水管设备规范 SY/T 6985 海上石油设施声光助航标志 SY/T 7460　石油天然气钻采设备　浮式钻井平台　钻柱升沉补偿装置 SY/T 10003 海上平台起重机规范 SY/T 10040　浮式结构物定位系统设计与分析 ISO 19901-7　石油和天然气工业　海上结构物的特殊要求　第 7部分:浮式海上结构物和移动式
海上装置的定位系统（Petroleum and natural gas industries一Specific requirements for offshore struc turesPart 7: Stationkeeping systems for floating offshore structures and mobile offshore units)
3术语、定义和缩略语
3.1　术语和定义
下列术语和定义适用于本文件 3.1.1
空船重量　lightship weight 整个平台的结构重量及永久安装于平台上的设备、装件、管路及电缆的重量，并包括保持设备和
管路正常工作的液体的重量。 3.1.2
可变载荷 variable load 平台直接用于作业的载荷。 注：包括大钩载荷、隔水管张力、导向绳张力及以下设备、物料、液体的重量：
a）防喷器及其附件； b）隔水管及其附件； c）钻具及井下工具； d）钻井材料、散装料、套管； e）生活保障物资; f）设备备件； g）第三方设备物资； h）灰水、黑水、油水、钻井液
3.1.3
动力定位 dynamic positioning; DP 使用推进器系统将平台保持在预定位置的定位方式。
3.1.4
动力定位系统 dynamic positioning system DP 系统DP system 使平台实现动力定位所必需的一整套系统。 注：根据功能、设备亢余度和最严重的故障模式,DP 系统分为三个等级:1 级系统（DP1 系统）、2 级系统（DP2 系
2 GB/T 41066.1—2021
统）、3级系统(DP3系统）。
3.1.5
锚泊定位 anchor mooring positioning 使用锚及锚链、锚缆将平台保持在预定位置的定位方式。
3.1.6
动力辅助锚泊定位DP assisted mooring positioning 结合了锚泊定位和动力定位的定位方式。
3.2缩略语
下列缩略语适用于本文件。 MCC:马达控制中心（motor control center） ROV:遥控水下机器人（remotely operated vehicle) UPS:不间断电源(uninterruptible power system) VFD:可变频率驱动（variable frequency drive) VMS:船舶管理系统(vessel management system)
4功能配置
4.1总体要求
4.1.1应满足目标作业海域的环境条件、作业水深、海底设施条件及海床工程地质条件要求。 4.1.2应满足设计条件的钻井、完井、修井、测试等作业要求 4.1.3应配备必要的监测报警、安全保护、应急关断系统或装置，最大限度地降低灾难对人员伤害、设备损坏及环境污染的风险 4.1.4应采用技术先进、体积小、重量轻、效率高、可靠性好和能耗低的环保型设备和材料。 4.1.5宜选用技术成熟船型，可在此基础上进行优化。 4.2船体结构 4.2.1系统配置
应根据以下因素进行船体结构功能配置：环境条件、作业水深、钻井深度、可变载荷、运动性能、定位方式、主尺度、船型选择、设计寿命、自持力、床位数量、直升机甲板、船体主结构和舱室布置、主甲板布置、防火防爆和水密分隔等 4.2.2环境条件 4.2.2.1环境条件参数包括风速、波高、流速（表面流、底部流）、波浪周期、环境温度（水温、空气温度）、 冰层厚度、降雪强度等。 4.2.2.2应分别明确作业工况、自存工况、迁移工况下的环境条件参数。 4.2.2.3根据平台目标作业海域波浪统计数据（如波浪散布图)计算、选取合适的波浪条件参数，如波谱形式、波陡、最大有效波高等。 4.2.2.4中国沿海海洋气象参数可参考《海洋工程结构设计和评估环境条件应用指南》。 4.2.3作业水深
平台的名义作业水深分为三个级别:小于 500 m(1500 ft）、500 m(1500 ft）～1 500 m（5 000 ft）、
3 GB/T 41066.1—2021
大于 1500 m（5 000 ft）,对应的三类平台分别为常规水深平台、深水平台和超深水平台。 4.2.4钻井深度
深水平台、超深水平台的钻井系统配套能力宜不小于 9 000 m。 4.2.5可变载荷 4.2.5.1应根据名义作业水深和设计钻井深度确定各种工况的可变载荷 4.2.5.2平台在迁移工况应能携带与作业水深和钻井深度所对应的隔水管、钻具、钻井材料及生活保障物资,并留有至少 20%余量的可变载荷。 4.2.5.3作业工况应能装载钻完井作业所需载荷的最大值，包括隔水管张力、导向绳张力及大钩载荷。 4.2.5.4 典型作业水深平台的最小可变载荷宜不小于表1所列数值。
表 １可变载荷
单位为吨
平台类别 450 m水深平台 750 m水深平台 1 500m水深平台 3 000 m水深平台
作业工况 3 750 4 000 5 000 9 000
自存工况 3 500 4 000 5 000 5 000
迁移工况 2 800 3800 4 000 4 000
4.2.6运动性能
应评估横荡、纵荡、垂荡等运动特性对作业安全及作业时效的影响。 4.2.7主尺度选择
主尺度的选择依据： a） 目标作业海域的环境条件; b）配备的设备参数及能力。
4.2.8设计寿命
SAC
应不少于 20 年。 4.2.9 自持力 4.2.9.1 常规水深平台自持力应不小于 15 d。 4.2.9.2 深水平台自持力应不小于 20 d。 4.2.9.3 超深水平台自持力应不小于 30 d。 4.2.10 床位数量 4.2.10.1 常规水深平台床位数量宜不少于120个。 4.2.10.2 深水平台、超深水平台床位数量宜不少于 150个。 4.2.11 直升机甲板 4.2.11.1 常规水深平台的直升机甲板直径宜不小于22.20 m,载重量不小于 9.3 t。
4
