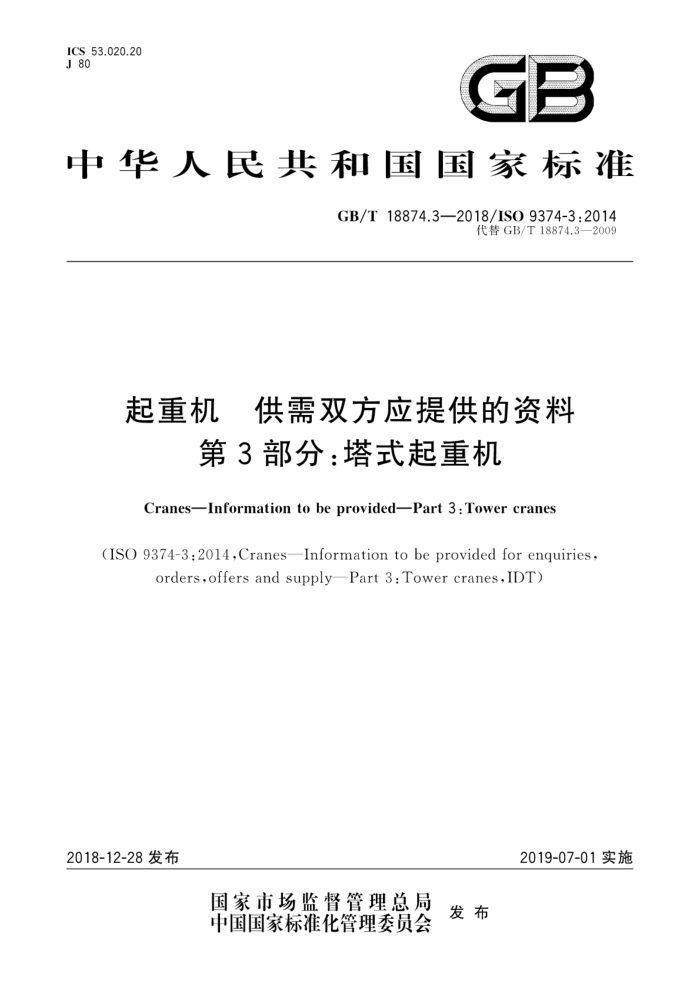

ICS 53.020.20 J 80
GB
中华人民共和国国家标准
GB/T18874.32018/ISO9374-3:2014
代替GB/T18874.3—2009
起重机 供需双方应提供的资料
第3部分：塔式起重机 Cranes-Information to be providedPart 3 : Tower cranes
(ISO 9374-3:2014,Cranes—Information to be provided for enquiries,
orders,offers and supplyPart 3: Tower cranes, IDT)
2018-12-28发布
2019-07-01实施
国家市场监督管理总局中国国家标准化管理委员会
发布 GB/T18874.3—2018/ISO9374-3:2014
目 次
前言
I
范围 2 规范性引用文件 3术语和定义 4需方在咨询和订货塔机时应提供的资料 5制造商应提供的资料附录A（资料性附录）咨询或订货时需方应提供的资料附录B（资料性附录）订购塔机时制造商应提供的资料参考文献
--+
12
±
14
1.7 GB/T18874.3—2018/ISO9374-3:2014
前言
GB/T18874《起重机供需双方应提供的资料》分为以下几个部分：
第1部分：总则：第3部分：塔式起重机；第4部分：臂架起重机；一第5部分：桥式和门式起重机。
本部分为GB/T18874的第3部分本部分按照GB/T1.1一2009给出的规则起草。 本部分代替GB/T18874.3一2009《起重机供需双方应提供的资料 第3部分：塔式起重机》，与
GB/T18874.3—2009相比主要变化如下：
将规范性附录改为资料性附录；增加了两种塔式起重机示例。
本部分使用翻译法等同采用IS09374-3：2014《起重机咨询，订货，销售，供货各方应提供的资料
第3部分：塔式起重机》。
与本部分中规范性弓用的国际文件有一致性对应关系的我国文件如下：
GB/T6974.3一2008起重机术语第3部分：塔式起重机（ISO4306-3：2003.IDT）本部分做了下列编辑性修改：
修改了标准名称；一图1、图2中增加最大回转半径W1
图5中的Q：改为Q1。 本部分由中国机械工业联合会提出本部分由全国起重机械标准化技术委员会（SAC/TC227）归口。 本部分起草单位：北京建筑机械化研究院有限公司、湖南联智桥隧技术有限公司、中国建设教育协
会、齐齐哈尔市建设工程安全监察站、北京建研机械科技有限公司。
本部分主要起草人：李静、刘妙群、刘承桓、谭卫列、陈晓峰、刘培龙、刘如。 本部分所代替标准的历次版本发布情况为：
GB/T18874.3—2009。
II GB/T18874.3—2018/ISO9374-3:2014
起重机供需双方应提供的资料
第3部分：塔式起重机
1范围
GB/T18874的本部分规定了塔式起重机（以下简称“塔机”）的以下各方应提供的相关资料： a）咨询方（咨询塔机的需方）询价时由采购商提供： b)1 订货方（订购塔机的需方）订货时由采购商提供： c） 销售方（销售塔机的供方）报价时由制造商提供： d）制造商/供货方（供货塔机的供方）供货时由制造商提供。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T17908—1999起重机和起重机械技术性能和验收文件（idtISO7363：1986） ISO4306-3：2003（包含Amd.1：2011）起重机术语第3部分：塔式起重机（Cranes一Vocabu-
lary—Part 3:Tower cranes)
3术语和定义
ISO4306-3：2003和ISO4306-3：2003/Amd.1：2011界定的术语和定义适用于本部分。
4需方在咨询和订货塔机时应提供的资料
需方应提供必要的信息，以便让塔机制造商/供货方提供满足需方技术性能要求的塔机。塔机基本信息参见附录A。
图1和图3为需方提供的所需塔机尺寸示意图注：附录A中所给出的数据格式仅作为示例。
5制造商应提供的资料
5.1 塔机报价时应提供的资料
塔机报价时由制造商/供货方应提供附录B所列的信息。 注：附录B中所给出的数据格式仅作为示例。
5.2塔机供货时应提供的资料 5.2.1技术资料 5.2.1.1场地准备和塔机基础的设计数据
应向塔机基础设计者提供以下数据：
1 GB/T18874.3—2018/ISO9374-3:2014
a）与所提供塔机的结构型式对应的塔机的垂直力、水平力、扭矩和倾翻力矩。并应说明提供的数
据是来自工作状态还是非工作状态的风压，以及相应的风速和风向。对轨道运行的塔机，这些数据可以用轮压或台车载荷来描述
b）对轨道运行的塔机，应说明满足抗风防滑要求所能承受的最大风速，以及当超过工作风速时应
采取的安全措施。 c） 轨道的安装要求。 d） 安装在固定基础上塔机的锚固布置方案 e) 有压重时，压重的要求。
5.2.1.2 安装说明
应向塔机安装人员提供以下数据： a） 组件与部件的尺寸和质量； b） 必要时，提供推荐使用的吊装点； c) 按规定程序安装或拆卸时，非均衡组件和部件的重心位置： d） 安装方法和推荐安装顺序。因组件强度或稳定性需要采用特殊安装方法或顺序，必要时应对
安装人员给出警示； e) 关键连接部件的详细资料，必要时用示意图进行描述和说明：
1）螺栓、销轴和其他所需零件： 2）连接件的装配方法； 3）高强度螺栓的预紧力矩或预紧力； 4）在安装过程中最后施加预紧力矩或预紧力的位置： 5）销轴类零部件的固定方法。
5.2.1.3安装、调试和使用
制造商应提供附录B所列技术资料，并应提供符合GB/T17908一1999要求且与塔机设备配套的技术资料和合格试验报告，以便于塔机的安装、调试及使用 5.2.1.4操作说明、限制和防护措施
制造商应向塔机司机和管理人员提供与操作使用有关的资料、数据和建议，以使其能按设计要求进行操作，减少事故或故障的发生。 5.2.1.5维护要求与建议
为检查金属结构疲劳的早期征兆、预紧力螺栓有无松动，或影响塔机额定承载能力的磨损等，应给出包括确定可以采用非拆卸手段定期观察或检测的组件或部位。 5.2.1.6影响起重机使用性能的设计参数
除5.2.1.2规定的资料外，还应提供以下资料： a）限制装置和显示装置的安装位置，正常设定值与调整值以及运行情况； b）液压阀或气压减压阀的安装位置和设定值，回路压力检查点的位置； c）制造商按塔机使用的繁忙程度建议的检查周期。
5.2.2尺寸
制造商应提供与所售塔机结构型式相符的尺寸数据，如图2、图4、图5、图6和图7所示尺寸
