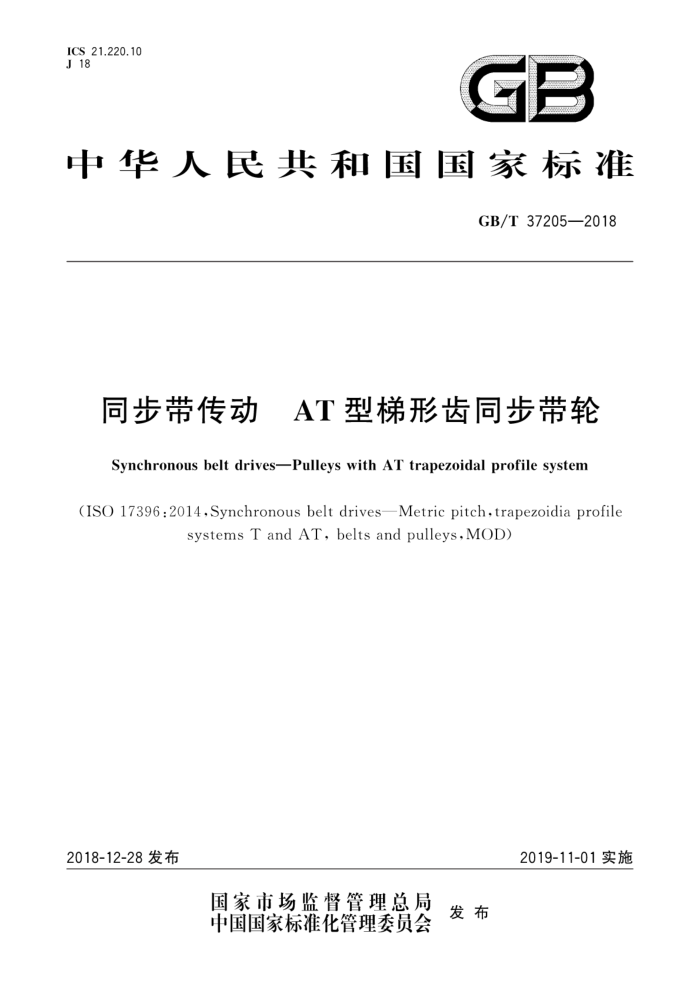

ICS 21.220.10 J 18
GB
中华人民共和国家标准
GB/T37205—2018
同步带传动 AT型梯形齿同步带轮 Synchronous belt drives-Pulleys with AT trapezoidal profile system (ISO 17396:2014 , Synchronous belt drivesMetric pitch,trapezoidia profile
systems T and AT. belts and pulleys,MOD)
2018-12-28发布
2019-11-01实施
国家市场监督管理总局中国国家标准化管理委员会
发布 GB/T37205—2018
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准使用重新起草法修改采用ISO17396：2014《同步带传动米制节距，T和AT梯形齿带与
带轮》。
本标准与ISO17396：2014相比在结构上有较多调整，附录A中列出了本标准与ISO17396：2014 的章条编号对照一览表。
本标准与ISO17396：2014相比存在技术性差异，这些差异涉及的条款已通过在其外侧页边空白位置的垂直单线（I）进行了标示，附录B中给出了相应技术性差异及其原因的一览表
本标准做了下列编辑性修改：一修改了标准名称，以便与我国现有标准协调一致。 本标准由中国机械工业联合会提出。 本标准由全国带轮与带标准化技术委员会（SAC/TC428）归口。 本标准起草单位：宁波凯驰胶带有限公司，四川德恩精工科技股份有限公司，宁波丰茂远东橡胶有
限公司，机械科学研究总院集团有限公司，中机生产力促进中心
本标准主要起草人：胡志洪应建丽、雷永志、王军成、秦书安、周鹏
I GB/T 37205—2018
同步带传动AT型梯形齿同步带轮
1范围
本标准规定了AT型梯形齿同步带轮（以下简称带轮）的型号及标记、轮槽尺寸、带轮尺寸、带轮几何公差和带轮材质，表面粗糙度及平衡。
本标准适用于一般工业用同步带传动。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T11357带轮的材质.表面粗糙度及平衡（GB/T11357一2008，ISO254：1998，MOD）
3型号及标记
3.1型号
带轮按节距分为AT3、AT5、AT10和AT20四种型号。 3.2 标记
带轮的标记由带轮代号P、齿槽数、型号和轮宽代号组成：
口
轮宽代号型号齿槽数带轮代号
示例：齿槽数30，型号AT20，轮宽代号50的带轮标记为：P30-AT20-50
4轮槽尺寸
4.1 齿槽尺寸
见图1和表1。
1 GB/T37205—2018
C
图1 带轮齿槽
表1 齿槽尺寸
齿根圆角半径 齿顶圆角半径
齿槽底宽 bw mm
齿槽深 hu mm
齿槽角 24 (°)
两倍节顶距 2a
rh mm
rt mm
节距 mm
型号
公称值 极限 公称值 极限 公称值 极限 公称值 极限 公称值 极限 mm
偏差 0.05 0 0.41
偏差
偏差 +0.05 50 ±2 0.25 0 0.2
偏差
偏差
AT3 3.0 1.65 +0.05
1.0
0.10
U
+0.05
±0.05 50 ±3 0.4 0.20 0.7 0.10 1.22
1
AT5 5.0 2.7
1.1
+0.05
0
0.20 1.2 0.20 0 1.82
2.35 ±0.05 50
±3 0.5
AT10 10.0 5.4
AT20 20.0 10.8 +0.05 4.65 ±0.05 50 ±3 1.5 0 2.5 0 2.82
0.20
0.20
4.2 节距偏差
带轮相邻齿间的节距允许偏差值及90°弧内的节距累计充许偏差值见表2
表2节距偏差
单位为毫米
节距允许偏差值
带轮外径
do d25 25500
90°弧内累积
任意两相邻齿
0.05 0.08 0.10 0.13 0.15 0.18 0.20
0.03
2 GB/T37205—2018
5带轮尺寸
5.1轮宽
轮宽允许最小实际尺寸见图2和表3。 有挡圈带轮包括单、双边挡圈带轮。当传动中带轮平行性得到足够控制时，无挡圈带轮最小轮宽可以减小，但不得小于有挡圈带轮的最小轮宽。
bi
h
力
b）单边挡图带轮
c）无挡圈带轮
a）双边挡圈带轮
图2轮宽
表3轮宽
单位为毫米
最小轮宽
轮宽代号
型号
bs 6 10 16 25 6 10 16 25 16 25 32 50 32 50 75 100
无挡圈b1 10.0 14.0 20.0 29.0 10.0 14.0 20.0 29.0 21.0 30.0 37.0 55.0 38.0 56.0 81.0 106.0
有挡圈br或b
7.5 11.5 17.5 26.5 7.5 11.5 17.5 26.5 18.0 27.0 34.0 52.0 34.0 52.0 77.0 102.0
AT3
AT5
AT10
AT20
3 GB/T37205—2018
5.2 带轮直径
带轮直径见表4，外径的极限偏差见表5。带轮外径d。=d -2a，齿根圆直径dR=d。 2hg，节顶距α和齿槽深h见表1。
-
表4 带轮直径
单位为毫米
型 号
AT3
AT5
AT10
AT20
齿数
齿根圆直径dR
齿根圆直径dR
齿根圆直径dR
齿根圆直径dR
节径d 外径d。
节径d 外径d。
节径d 外径de
节径d 外径d心
15 14.32 13.91 11.91 23.87 22.65 20.45 47.75 45.93 41.23 16 15.28 14.87 12.87 25.46 24.24 22.04 50.93 49.11 44.41 17 16.23 15.82 13.82 27.06 25.84 23.64 54.11 52.29 47.59 18 17.19 16.78 14.78 28.65 27.43 25.23 57.30 55.48 50.78 114.59 111.77 102.47 19 18.14 17.73 15.73 30.24 29.02 26.82 60.48 58.66 53.96 120.96 118.14 108.84 20 19.10 18.69 16.69 31.83 30.61 28.41 63.66 61.84 57.14 127.32 124.50 115.20 22 21.01 20.60 18.60 35.01 33.79 31.59 70.03 68.21 63.51 140.06 137.24 127.94 25 23.87 23.46 21.46 39.79 38.57 36.37 79.58 77.76 73.06 159.15 156.33 147.03 28 26.74 26.33 24.33 44.56 43.34 41.14 89.13 87.31 82.61 178.25 175.43 166.13 32 30.56 30.15 28.15 50.93 49.71 47.51 101.86 100.04 95.34 203.72 200.90 191.60 36 34.38 33.97 31.97 57.30 56.08 53.88 114.59 112.77 108.07 229.18 226.36 217.06 40 38.20 37.79 35.79 63.66 62.44 60.24 127.32 125.50 120.80 254.65 251.83 242.53 48 45.84 45.43 43.43 76.39 75.17 72.97 152.79 150.97 146.27 305.58 302.76 293.46 60 57.30 56.89 54.89 95.49 94.27 92.07 190.99 189.17 184.47 381.97 379.15 369.85 72 68.75 68.34 66.34 114.59 113.37 111.17 229.18 227.36 222.66 458.37 455.55 446.25 84 80.21 79.80 77.80 133.69 132.47 130.27 267.38 265.56 260.86 534.76 531.94 522.64 96 91.67 91.26 89.26 152.79 151.57 149.37 305.58 303.76 299.06 611.15 608.33 599.03
表5 带轮齿根圆直径极限偏差
单位为毫米
外径d。 d≤25 25500
齿根圆直径极限偏差
O
0.05 0 0.05 0 0.08 0.08
O
8.10
0
0.10 0
0.15
4
