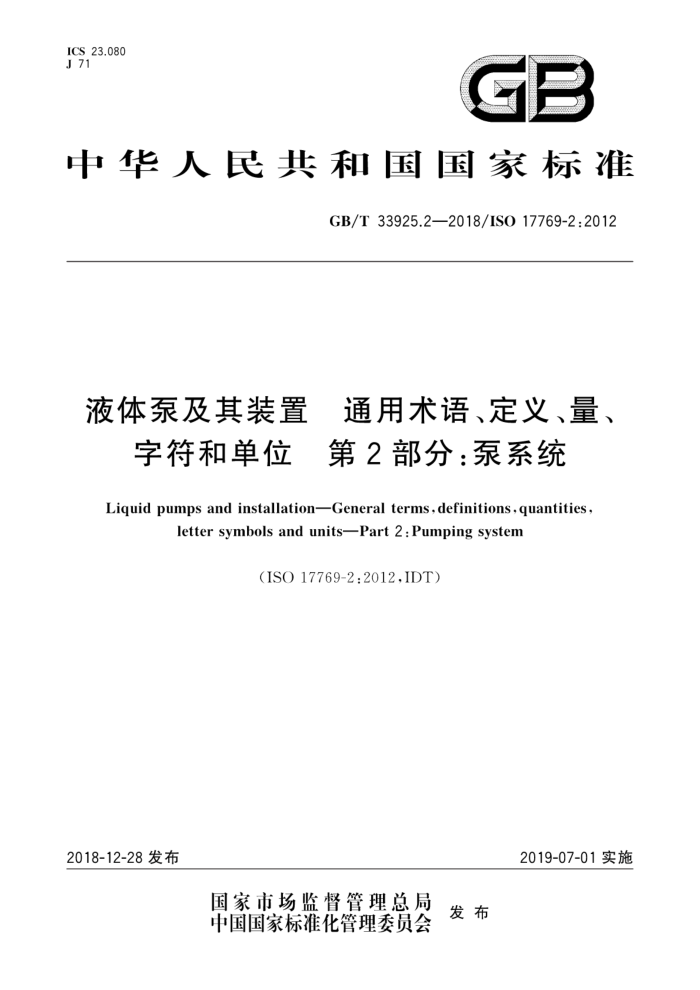

ICS 23.080 J 71
GB
中华人民共和国国家标准
GB/T33925.2—2018/ISO17769-2:2012
液体泵及其装置 通用术语、定义、量、
字符和单位 第2 部分：泵系统 Liquid pumps and installationGeneral terms,definitions,quantities
lettersymbols andunitsPart2:Pumping system
(ISO17769-2:2012,IDT)
2018-12-28发布
2019-07-01实施
国家市场监督管理总局中国国家标准化管理委员会
发布 GB/T33925.2—2018/ISO17769-2:2012
目 次
前言范围术语和定义
II
-
2
2.1 通用定义 2.2 转速和驱动机 2.3 流程和运行 2.4 可靠性和控制 2.5 能量成本 2.6 泵系统评价和改进参考文献· 索引·
+.. GB/T 33925.2—2018/ISO17769-2:2012
前言
GB/T33925《液体泵及其装置 通用术语、定义、量、字符和单位》分为以下两个部分：
第1部分：液体泵；第2部分：泵系统
-
本部分是GB/T33925的第2部分本部分按照GB/T1.1一2009给出的规则起草本部分使用翻译法等同采用ISO17769-2：2012《液体泵及其装置 通用术语、定义、量、字符和单
位 第2部分：泵系统》。
为便于使用，本部分作了下列编辑性修改：
删除了ISO17769-2：2012中第1章的注2；一增加了汉语拼音索引。
本部分由中国机械工业联合会提出。 本部分由全国泵标准化技术委员会（SAC/TC211）归口。 本部分起草单位：沈阳水泵研究所、广东肯富来泵业股份有限公司、江苏大学、合肥华升泵阀股份有
限公司、合肥新沪屏蔽泵有限公司、上海凯土比泵有限公司、山东双轮股份有限公司、中石化广州工程有限公司、利欧集团浙江泵业有限公司、嘉利特茬原泵业有限公司、江苏武新泵业有限公司、重庆水泵厂有限责任公司、昆明嘉和科技股份有限公司、山东硕博泵业有限公司、杭州碱泵有限公司。
本部分主要起草人：董钦敏、刘世龙、李明义、巫建波、王国良、潘再兵、王家斌、杨成炯、毛剑云、 曲景田、刘铭、白小榜、赵骏、王冠超、李进富。
II GB/T33925.2—2018/ISO17769-2:2012
液体泵及其装置通用术语、定义、量、
字符和单位 第2部分：泵系统
1范围
GB/T33925的本部分界定了输送介质为液体的回转动力泵、容积泵及其装置相关的术语、字符和单位。本部分适用于装置设计者、制造商、操作人员和项目建设方之间的理解、沟通。
本部分采用国际单位制单位，但其他法定单位也可采用。 本部分主要界定了泵系统相关的术语、字符和单位。 注：为了方便使用，与ISO17769-1重复的术语和定义，本部分也给予了界定本部分不涉及回转动力泵、容积泵及其装置用零部件的术语、字符和单位对于和ISO80000-1相符的符号和定义，如可能，可以在本部分适当的位置给予进一步的解释。为
保持一致性，本部分也给出了一些差异说明。
2 ：术语和定义
注：本部分中的定义重点给出了以频繁使用的变量作为后缀的量的通用表达形式。采用给出的符号和角标，可以
组成其他变量和推论出相应的符号。例如“工作”和“设计”的前缀也适用于定义量。
2.1通用定义
2.1.1
泵 pump 输送液体用机械设备，通常以进出口法兰和轴端为界限。
2.1.2
泵机组 pumpunit 机械设备的总体，包括泵（2.1.1)和驱动机（2.2.2），以及传动件、底座和其他辅助设备。
2.1.3
装置 installation 为满足使用要求，与泵或泵机组所连接的管路、支撑、基础、控制、动力等系统布置。
2.1.4
转动系统 rotatingsystem 泵、驱动机和传动系统内连接的转动部件。
2.1.5
水力系统 hydraulic system 对一个系统的流量、静压和动压产生影响的所有构件。
2.1.6
水功率 waterhorsepower 通过泵传递给输送液体的功率。
1 GB/T33925.2—2018/ISO17769-2:2012
2.1.7
泵系统 pumping system 由一台或多台泵以及相互作用或相互联系的部件组成并共同完成规定性能工作的系统，注1：泵系统通常包括（但不限于）驱动机、驱动器、电缆（布线）、控制和监测设备以及输送液体进、出泵的管路部件。 注2：在技术报告和国际标准中，系统的范围通常按照便于分析的原则去界定。
2.1.8
泵系统 pumpingsystem 《非技术用途》由泵和其相互作用的部件组成的系统
2.1.9
开式系统 opensystem 从一个或多个点输送液体并排出至另一个单独的点或多个点的系统
2.1.10
闭式系统 closedsystems 液体以共同的起点和终点为路径来实现再循环的系统注：仅有补给液体才能加到该系统中。 2转速和驱动机
2.2
2.2.1
定速泵 pumpatconstantspeed 在转速不发生显著变化的工况下运行的泵，例如异步电机转速在正常范围内变化
2.2.2
驱动机 pump driver 提供机械能以驱动泵的机器。 注：包括（但不限于）电机、汽轮机、液压马达、气动马达和内燃机。
2.2.3
变速驱动 variable speed drive 以机械或电气方式来改变泵转速的设备注：包括（但不限于）涡流驱动、磁力驱动、变频驱动、液力耦合器、流体驱动、V带变速驱动以及其他各种变速机械
驱动、蒸汽轮机和燃气轮机。
2.2.4
变频驱动 variable frequency drive 具有可调输出频率的固态电子装置，其输出为供给电机的近似正弦波电源。
2.3流程和运行 2.3.1
流程 process -种需要液力能的工作过程，是泵系统要求达到的目的。 注：包括扬程、温度或其他液体特性的传递和改变，
2.3.2
运行条件 operatingconditions 由给定的用途和输送液体决定的各种工作参数示例：工作温度、工作压力。
2.3.3
允许工作范围 allowableoperatingregion;AOR 泵制造商建议的流量范围，基于此，泵可稳定运行，其使用寿命不会受到严重危害。
2
