ICS. 23.080 J 71
gP

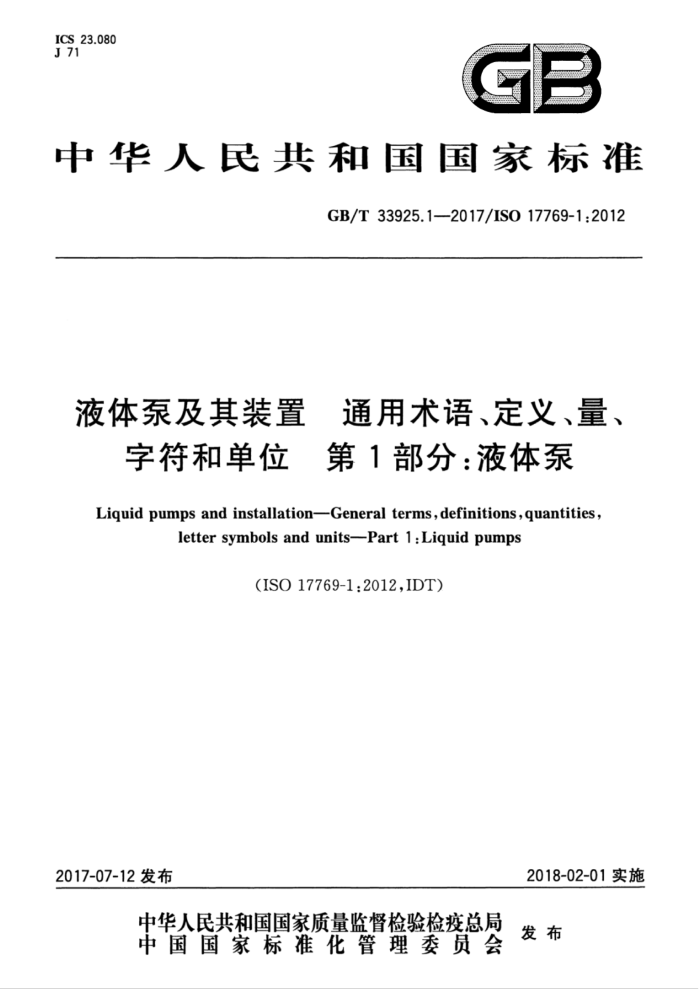

中华人民共和国国家标准
GB/T 33925.1—2017/ISO 17769-1:2012
液体泵及其装置 通用术语、定义、量、
字符和单位 第1部分：液体泵
Liquidpumps and installationGeneralterms,definitions,quantities
letter symbols and units-Part 1:Liquid pumps
(ISO17769-1:2012,IDT)
2018-02-01实施
2017-07-12发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T33925.1—2017/ISO17769-12012
目 次
前言 1范围 2术语和定义 2.1 通用定义 2.2 回转动力泵专用术语 2.3容积泵专业术语· 3 比能和其相应水头对比
23 28
32 33 36 39 43 44
符号和量 5角标的字母、数字和符号一览表（用于组成和定义符号) 附录A（资料性附录） 定义图解参考文献索引
4 GB/T33925.1—2017/ISO17769-12012
前言
GB/T33925《液体泵及其装置 通用术语、定义、量、字符和单位》分为以下两个部分：
第1部分：液体泵；第2部分：泵系统。 本部分是GB/T33925的第1部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分使用翻译法等同采用ISO17769-1：2012《液体泵及其装置 通用术语、定义、量、字符和单位第1部分：液体泵》。 为便于使用，本部分作了下列编辑性修改：
在术语型式数”中，增加了“注4”，给出了我国的型式数的计算公式（见2.2.8.1)；一在术语“比转速”中，增加了“注6”，给出了我国的比转速的计算公式（见2.2.8.2)； -在术语“汽蚀比转速”中，增加了“注6”，给出了我国的汽蚀比转速的计算公式（见2.2.8.3）；在术语“汽蚀比转速”中，增加了“注7”，说明了型式数和比转速的关系（见2.2.8.3）。 本部分由中国机械工业联合会提出。 本部分由全国泵标准化技术委员会（SAC/TC211)归口。 本部分起草单位：沈阳水泵研究所、上海凯士比泵有限公司、广东肯富来泵业股份有限公司、合肥工
业大学、昆明嘉和科技股份有限公司、合肥新沪屏蔽泵有限公司、浙江华泵科技有限公司、富士特有限公司。
本部分主要起草人：董钦敏、潘再兵、刘广棋、李越、赵骏、胡小军、李进富、林夏满。
I GB/T33925.1—2017/ISO17769-1:2012
液体泵及其装置通用术语、定义、量、
字符和单位第1部分：液体泵
1范围
GB/T33925的本部分界定了输送介质为液体的回转动力泵、容积泵及其装置相关的术语、字符和单位。本部分适用于装置设计者、制造商、操作人员和工厂制造者之间的理解、沟通。本部分采用国际制单位，但其他法定单位也可采用。
本部分仅适用于流量和扬程为正值的工况。 本部分不适用于回转动力泵、容积泵及其装置用零部件的术语、字符和单位。 对于和ISO80000-1相符的符号和定义，如可能，可以在本部分适当的位置给予进一步的解释。为
保持一致性，本部分也给出了一些差异说明。
2术语和定义
下列术语和定义适用于本文件。 注：本部分给出的定义首先表示了一些频繁使用的变量置于一个量之后的最通用表达形式。采用给出的符号和角
标，可以组成其他变量和推论出相应的符号。例如“工作”和“设计”的前缀也适用于定义量。
2.1通用定义 2.1.1通用术语 2.1.1.1
泵pump 输送液体用机械装置，通常包括进出口法兰和轴端。
2.1.1.2
泵机组pumpunit 机械装置的总体，包括泵（2.1.1.1)和驱动装置（2.1.17.23)，以及传动件、底座和其他辅助设备。
2.1.1.3
装置installation 为满足使用要求，与泵或泵机组（2.1.1.2)所连接的管路、支撑座、底座、控制装置、驱动装置等的系
统布置。 2.1.1.4
系统 system 装置（2.1.1.3）的零部件，和泵（2.1.1.1)一同来确定装置的工作性能。
2.1.1.5
条件conditions 由于应用环境和输送液体而产生的影响系统工作和性能的所有参数。 示例：温度和压力。
1 GB/T33925.1—2017/IS017769-1:2012
2.1.2本部分中用于一些术语的前缀
2.1.2.1
设计design 设计泵(2.1.1.1)时为了确定泵不同零部件的性能和物理特性所使用的相关数值。 示例：允许最小壁厚、振动等级、疲劳极限等。 注：在采购商规范书中无论如何均需避免使用“设计”这个词（诸如设计压力、设计功率、设计温度或设计转速）。
该术语只供设备设计者和制造商使用。
2.1.2.2
额定rated 为了保证安装的泵（2.1.1.1)或泵机组（2.1.1.2)满足工作性能要求，所选取的规定性能条件。
2.1.2.2.1
额定条件 ratedconditions 规定的保证点工作条件[驱动装置（2.1.17.23)除外]。这个保证点应满足所有的规定工作条件
(2.1.2.3.1).
注：保证值是在最不利条件时都需要满足的最低要求。 2.1.2.3
工况 operating 泵（2.1.1.1)所使用的一个或多个运行点的值。 注：运行点的值在允许工作范围内。
2.1.2.3.1
工作条件 operatingconditions 由给定的用途和输送液体决定的各种工作参数。 示例：工作温度、工作压力。 注：这些参数将影响泵的结构型式和结构材料。
2.1.2.4
额定压力或额定温度 pressure or temperature rating 在给定设计（2.1.2.1)和材料组合的条件下，部件的压力或温度极限值。 参见图A.2。
2.1.2.5
正常条件normal 预期的通常工作条件。
2.1.2.6
允许allowable 基于泵的材料和设计（2.1.2.1），生产泵（2.1.1.1)所需条件的限定和/或范围。
2.1.2.7工作
2.1.2.7.1
工作 Eworking 当一项事宜需要记录或一个量需要测量的即时条件。
2.1.2.7.2
充许工作 allowableworking,alternative 基于泵的材料和设计（2.1.2.1），满足泵机组（2.1.1.2)运行所需条件的限定值和/或范围。
2 GB/T33925.1-—2017/IS017769-1:2012
2.1.2.8
试验test 用于描述测试时泵(2.1.1.1)或液体的特性、测试条件的相关术语。
2.1.2.9
公称值 nominal 用来表示一个零件、一个部件或一个装置量度的合理近似值。
2.1.3流量
注：以下是对输送液体的量给出的定义。 2.1.3.1
质量流量 mass rateof flow q 每单位时间内从泵(2.1.1.1)的出口截面排出的流量。 注1：质量流量的单位为于克每秒（kg/s）、千克每小时（kg/h）、吨每小时（t/h)（吨单位不建议使用），注2：如果取流量测量截面的前一个点，泵内部需用、损失的流量不计入流量：
a) 液力平衡轴向力； b）冷却泵的轴承； c) 填料函的水封； d) 连接管件的泄漏、内部泄漏等。
注3：如果取流量测量界面的前一个观测点，下列供其他用途的流量均应计人流量：
a）冷却电机轴承； b）冷却齿轮传动装置（轴承、油冷却器)等。
这些流量是否需要计人以及如何计人取决于其流量源的位置和与流量测量截面的关系。 2.1.3.2
流量 rateofflow,flowrate 体积流量 volumerateofflow Q 每单位时间内泵(2.1.1.1)出口截面排出液体的体积。 注1：用式(1)表示：
Q=I
...(1 )
p
式中： 9——质量流量(2.1.3.1)； P-—密度(2.1.16.1)，用每单位体积质量来表示。 注2：流量的单位为立方米每小时（m/h)、立方米每秒(m*/s)、升每小时(L/h)或升每分(L/min)。 注3：符号Q可以用角标来表示其任一观测点的体积流量。 注4：2.1.3.2～2.1.3.7涉及的"流量”，在量和定义上均可用“质量流量”代替。
2.1.3.2.1
最佳流量 optimumrateofflow Qopt 最高效率点的流量（2.1.3.2）。 注：最佳流量的单位为立方米每小时（m/h)、立方米每秒(m/s）、升每小时(L/h)或升每分(L/min）。
3 GB/T33925.1—2017/IS017769-1:2012
2.1.3.2.2
额定流量ratedflow Q. 保证点的流量（2.1.3.2）。 注1：保证值是在最不利条件时都需要满足的最低要求。 注2：额定流量的单位为立方米每小时（m/h）、立方米每秒（m"/s）、升每小时（L/h)或升每分(L/min)。
2.1.3.2.3
正常流量 normalflow Q. 预计的通常工作流量（2.1.3.2）。 注：正常流量的单位为立方米每小时（m"/h)、立方米每秒(m"/s)、升每小时(L/h)或升每分(L/min)。
2.1.3.2.4
最大流量 maximumflow Qmax 工作条件（2.1.2.3.1)下预计的最大流量（2.1.3.2）。 注：最大流量的单位为立方米每小时（m"/h）、立方米每秒(m*/s）、升每小时(L/h)或升每分(L/min)。
2.1.3.2.5
最小流量 minimumflow Q min 工作条件（2.1.2.3.1)下预计的最小流量（2.1.3.2）。 注：最小流量的单位为立方米每小时（m*/h)、立方米每秒(m/s)、升每小时(L/h)或升每分(L/min)。
2.1.3.2.6
最大允许流量 maximumallowableflow Q max,ed 泵(2.1.1.1)可以连续工作而其在额定转速下运行不致被泵输送液体的内部风险所损害的预计最大
流量（2.1.3.2）。
注：最大允许流量的单位为立方米每小时(m/h)、立方米每秒(m*/s)、升每小时(L/h)或升每分(L/min)。 2.1.3.2.7
最小允许流量 minimumallowableflow Qmin,d 泵(2.1.1.1)可以连续工作而其在额定转速下运行不致被泵输送液体的内部风险所损害的预计最小
流量(2.1.3.2)。
注：最小允许流量的单位为立方米每小时（m/h)、立方米每秒(m"/s)、升每小时(L/h)或升每分(L/min)。 2.1.3.2.7.1
最小允许稳定流量 minimumallowablestableflow Qmin,ad,st 泵(2.1.1.1)能够持续工作而不会发生超出规程（订单)强制性规定限度的噪声和振动时的最小
流量。
注：最小允许稳定流量的单位为立方米每小时（m/h)、立方米每秒(m/s)、升每小时(L/h)或升每分(L/min)。 2.1.3.2.7.2
最小允许热控制流量 minimumallowablethermalflow Q min,sd,therm 泵(2.1.1.1)能够持续工作而其运行不致被泵输送液体的温升所损害的最小流量。
4
