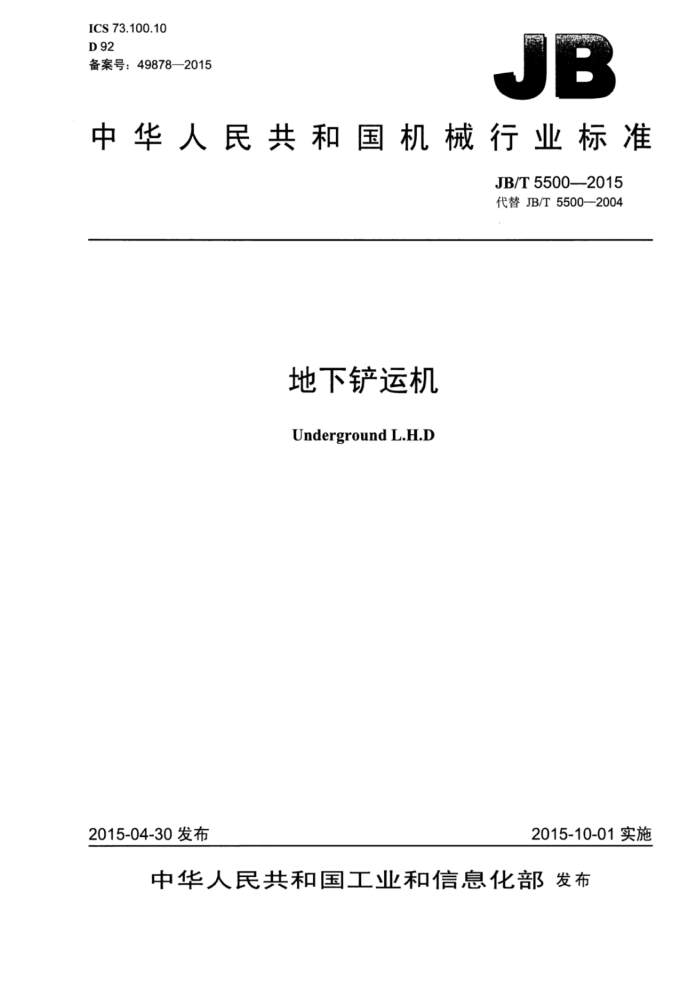

ICS73.100.10 D92 备案号：49878-2015
JB
中华人民共和国机械行业标准
JB/T5500—2015 代替JB/T5500—2004
地下铲运机 Underground L.H.D
2015-04-30发布
2015-10-01实施
中华人民共和国工业和信息化部发布 中 华 人民共和国
机械行业标准地下铲运机 JB/T55002015
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
+
210mmX297mm-0.75印张·23千字
2015年10月第1版第1次印刷
定价：15.00元
*
书号：15111·12757 网址：http：//www.cmpbook.com 编辑部电话： （O1O)88379399 直销中心电话： (010) 88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T5500—2015
目 次
1
前言 1范围. 2规范性引用文件 3术语和定义 4型式与基本参数. 4.1型式. 4.2型号... 4.3 基本参数 5技术要求. 5.1 一般要求... 5.2环境适应性. 5.3 安全与卫生要求， 5.4性能要求.. 5.5可靠性与寿命要求. 6试验方法与检验规则 6.1试验方法. 6.2 检验规则 6.3 抽样方法. 6.4判定规则. 7标志、包装、运输和贮存 7.1 标志 7.2 包装 7.3 运输 7.4 贮存
L
4
5
6
2
表1 地下铲运机的基本参数表2操纵力表3 地下铲运机转向灵敏性测定记录表. 表4地下铲运机出厂检验与型式检验项目
心 JB/T5500—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T5500—2004《地下铲运机》，与JB/T5500—2004相比主要技术变化如下：
增加了部分术语：修改了型号表示方法： -增加了新的规格WJD/WJ-0.6；删除了规格WJD/WJ-5；技术要求按“一般要求”“环境适应性”“安全与卫生要求”“性能要求”“可靠性与寿命要求” 五个方面在层次上做了调整，技术内容做了较大的补充。对地下电动铲运机、地下柴油铲运机的共同要求与不同要求做了明确规定；增加了转向灵敏性试验方法增加了检验判定规则；增加了关于安全标志的技术要求：增加了产品使用维护说明书的内容要求。
本标准由中国机械工业联合会提出。 本标准由全国矿山机械标准化技术委员会（SAC/TC88）归口。 本标准负责起草单位：南昌矿山机械研究所。 本标准参加起草单位：中钢集团衡阳重机有限公司、南昌凯马有限公司、北京安期生技术有限公司、
烟台兴业机械股份有限公司。
本标准主要起草人：张秋根、高梦熊、吴智芳、陈建华、何定源、隋自清、赵金元、魏平金、李源俸。 本标准所代替标准的历次版本发布情况为：
JB/ZQ1027—1987; -JB/T5500—1991 -JB/T6114—1992。
II JB/T5500—2015
地下铲运机
1范围
本标准规定了地下铲运机的术语和定义、型式与基本参数、技术要求、试验方法与检验规则、标志、 包装、运输和贮存。
本标准适用于金属矿山，非金属矿山，隧道工程用的地下电动铲运机和地下柴油铲运机。
2 规范性引用支件
下列文件对于本文件的应用是必不可少的，凡是注日期的用文件，仅注日期的版本适用于本文件
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB755旋转电机定额和性能 GB/T1147.1中小功率内燃机第1部分：通用技术条件 GB/T1190工程机械轮胎技术要求 GB/T2883工程机械轮辋规格系列 GB/T2980 工程机械轮胎规格尺寸，气压与负荷 GB/T3766液压系统通用技术条件 GB5226.1一2008机械电气安全机械电气设备第1部分：通用技术条件 GB/T6072.1 往复式内燃机性能第1部分：功率，燃料消耗和机油消耗的标定及试验方法通
用发动机的附加要求
GB/T7935 液压元件通用技术条件 GB/T8923.1一2011涂覆涂料前钢材表面处理表面清洁度的目视评定第1部分：未涂覆过的
钢板表面和全面清除原有涂层后的钢材表面的锈蚀等级和处理
GB/T10111随机数的产生及其在产品质量抽样检验中的应用程序 GB/T12972.1矿用橡套软电缆第1部分：一般规定 GB/T12972.5矿用橡套软电缆第5部分：额定电压0.66/1.14kV及以下移动橡套软电缆 GB/T13306标牌 GB/T13384 机电产品包装通用技术条件 GB14711中小型旋转电机通用安全要求 GB20651.1往复式内燃机安全第1部分：压燃式发动机 GB25517（所有部分）矿山机械安全标志 GB25518一2010地下铲运机安全要求 GB/T25627工程机械动力换挡变速器 GB/T25706 矿山机械产品型号编制方法 AQ1043矿用产品安全标志标识 JB/T5501 地下铲运机试验方法 JB/T5943 工程机械焊接件通用技术条件 JB/T5946 工程机械 涂装通用技术条件 JB/T5500—2015
JB/T7155轮式工程机械车轮技术条件 JB/T7693轮胎式装载机用传动轴总成技术条件 JB/T8816 5工程机械驱动桥技术条件 JB/T9711单级向心涡轮液力变矩器通用技术条件
3术语和定义
下列术语和定义适用于本文件。
3.1
额定载质量 量rated capacity 地下铲运机静态倾翻载荷的50%和举升能力的100%两者中的较小值。
3.2
运输状态 haulage state 动臂处于最低位置时，铲斗处于最大后倾角时的状态。
3.3
卸载高度dump height 当动臂处于最高位置，铲斗卸载角为45°时，从地面到斗刃最低点之间的垂直距离（卸载角小于
45°时注明卸载角）。 3.4
卸载距离 reach fully raised 当动臂处于最高位置，铲斗卸载角为45°时，从铲运机本体（包括轮胎或车体）最前面一点到斗
刃之间的水平距离（卸载角小于45°时注明卸载角）。 3.5
工作装置动作时间workingdeviceaction time 铲斗带额定载质量，充分后翻，动臂将铲斗从最低位置提升到最大高度时所需要的提升时间为动臂
举升时间；在最高提升位置卸除额定载质量时，使铲斗从最大的后翻位置旋转到最大的卸载位置时所需的时间为铲斗倾卸时间：铲斗空斗，充分后翻，动臂将铲斗从最高位置下降到最低位置时所需要的下降时间为动臂下降时间。动臂举升时间、铲斗倾卸时间、动臂下降时间的合计值为工作装置动作时间。 3.6
可用度 useage availability A 使用期内地下铲运机处于有工作能力状态下的总工作时间与地下铲运机的总使用时间之间的比率。 A=To/（To+Ti+T2）X100% 式中： A一可用度： To一总工作时间，单位为小时（h； T—一技术保养与维修时间，单位为小时（h)； T2一故障停机时间，单位为小时（h）。
4型式与基本参数
4.1型式 4.1.1地下电动铲运机是以电动机为原动机，液力或液压-机械传动、铰接式车架、轮胎行走、前装前 2 JB/T5500—2015
5技术要求
5.1一般要求 5.1.1地下铲运机应符合本标准的要求，并按照经规定程序批准的产品图样及技术文件制造 5.1.2所有零、部件必须检验合格后方能装配。所有外购件、外协件必须有制造厂的合格证书并符合现行有关标准的规定。 5.1.3地下铲运机所用液压系统和液压元件应符合GB/T3766和GB/T7935的规定。 5.1.4地下铲运机所用传动轴应符合JB/T7693的规定。 5.1.5地下铲运机所用车轮的技术条件应满足JB/T7155的要求。轮胎的技术要求应满足GB/T1190的规定，其规格和尺寸应满足GB/T2980的要求。轮辋的尺寸、轮廓应符合GB/T2883的规定。 5.1.6地下铲运机所用柴油机应符合GB/T6072.1的要求，其性能和安全性应分别符合GB/T1147.1和 GB20651.1的规定。 5.1.7地下电动铲运机所用电动机的性能应满足GB755的要求，电动机的安全要求应符合GB14711 的规定，电动机的外壳防护等级不低于IP44。 5.1.8地下铲运机所用驱动桥应符合JB/T8816的规定。 5.1.9地下铲运机所用液力变矩器应符合JB/T9711的规定。 5.1.10地下铲运机所用动力换挡变速器应符合GB/T25627的规定。 5.1.11地下铲运机主要焊接件的焊接应符合JB/T5943的规定。 5.1.12地下铲运机涂装前表面除锈等级不低于GB/T8923.1一2011规定的St3级，表面的涂漆应符合 JB/T5946的规定 5.1.13遥控地下铲运机一般应设计两种控制方式，即人工控制方式和遥控方式。这两种控制方式应具备互锁功能，以防止执行未经选择的模式所发出的控制命令。 5.1.14遥控地下铲运机的发射机和接收机的防护等级不低于P65。若接收机放置于司机室，则其防护等级可采用IP54。 5.1.15遥控地下铲运机与遥控装置均应具有代表其身份的信号代码广播及信号代码识别功能，以防止多台设备在同一矿区产生干扰。单台遥控装置只能控制单台地下铲运机。 5.2环境适应性
地下铲运机在下列条件下应能正常地工作： a）电缆接线端电压极限偏差为土5%，交流频率极限偏差为土1% b）最大相对湿度不大于90%（温度为25℃时）： c）海拔超过配套柴油机生产广商允许的要求时，必须采取相应措施： d）巷道环境温度5℃～40℃： e）地下柴油铲运机所用燃油应符合柴油机的要求，其配置的柴油机允许安装倾斜度大于地下铲运
机工作的最大爬坡度。
