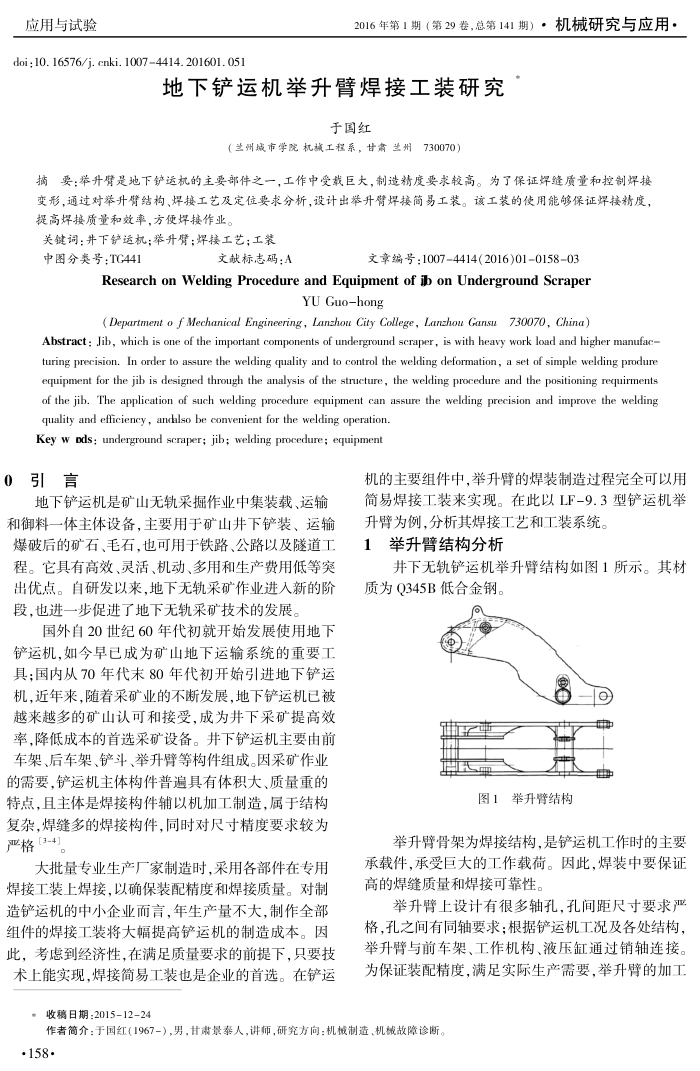

应用与试验
doi ; 10. 16576/j. cnki. 10074414. 201601. 051
2016年第1期（第29卷，总第141期），机械研究与应用·
地下铲运机举升臂焊接工装研究
于国红
（兰州城市学院杭械工程系，甘肃兰州730070）
摘要：举升臂是地下铲运机的主要部件之一，工作中受载巨大，制造精度要求较高。为了保证焊缝质量和控制焊接变形，通过对举升臂结构、焊接工艺及定位要求分析，设计出举升臂焊接简易工装。该工装的使用能够保证焊接精度，提高焊接质量和效率，方使焊接作业。
关键词：井下铲运机；举升臂；焊接工艺；工装
中图分类号：TG441
文献标志码：A
文章编号：10074414(2016)01015803
Research onWeldingProcedure and Equipment of ib on Underground Scraper
YU Guo-hong
(Department o f Mechanical Engineering, Lanzhou City College, Lanzhou Gansu730070, China)
Abstract : Jib, which is one of the important components of underground scraper, is with heavy work load and higher manufac-turing precision. In order to assure the welding quality and to control the welding deformation, a set of simple welding produrc equipment for the jib is designed through the analysis of the structure, the welding procedure and the positioning requirments of the jib. The application of such welding procedure equipment can assure the welding precision and improve the welding
quality and efficiency , andalso be convenient for the welding operation. Key w pds: underground scraper; jib; welding procedure; equipment
引言 0
地下铲运机是矿山无轨采掘作业中集装载、运输和御料一体主体设备，主要用于矿山井下铲装、运输爆破后的矿石、毛石，也可用于铁路、公路以及隧道工程。它具有高效、灵活、机动、多用和生产费用低等突出优点。自研发以来，地下无轨采矿作业进入新的阶段，也进一步促进了地下无轨采矿技术的发展。
国外自20世纪60年代初就开始发展使用地下
铲运机，如今早已成为矿山地下运输系统的重要工具：国内从70年代末80年代初开始引进地下铲运机，近年来，随着采矿业的不断发展，地下铲运机已被越来越多的矿山认可和接受，成为井下采矿提高效率，降低成本的首选采矿设备。井下铲运机主要由前车架、后车架、铲斗、举升臂等构件组成。因采矿作业的需要，铲运机主体构件普遍具有体积大、质量重的特点，且主体是焊接构件辅以机加工制造，属于结构复杂，焊缝多的焊接构件，同时对尺寸精度要求较为严格【3-4]
大批量专业生产厂家制造时，采用各部件在专用
焊接工装上焊接，以确保装配精度和焊接质量。对制造铲运机的中小企业而言，年生产量不大，制作全部组件的焊接工装将大帽提高铲运机的制造成本。因此，考愿到经济性，在满足质量要求的前提下，只要技术上能实现，焊接简易工装也是企业的首选。在铲运
*收稿日期：2015-12-24
机的主要组件中，举升臂的焊装制造过程完全可以用简易焊接工装来实现。在此以LF-9.3型铲运机举
升臂为例，分析其焊接工艺和工装系统。 1
举升臂结构分析
井下无轨铲运机举升臂结构如图1所示。其材质为Q345B低合金钢。
o
电
图1举升臂结构
举升臂骨架为焊接结构，是铲运机工作时的主要承载件，承受巨大的工作载荷。因此，焊装中要保证高的焊缝质量和焊接可靠性。
举升臂上设计有很多轴孔，孔间距尺寸要求严格，孔之间有同轴要求：根据铲运机工况及各处结构，举升臂与前车架、工作机构、液压缸通过销轴连接，为保证装配精度，满足实际生产需要，举升臂的加工
作者简介：于国红（1967-），男，甘肃景泰人，讲师，研究方向：机械制造、机械故障诊断。·158.
