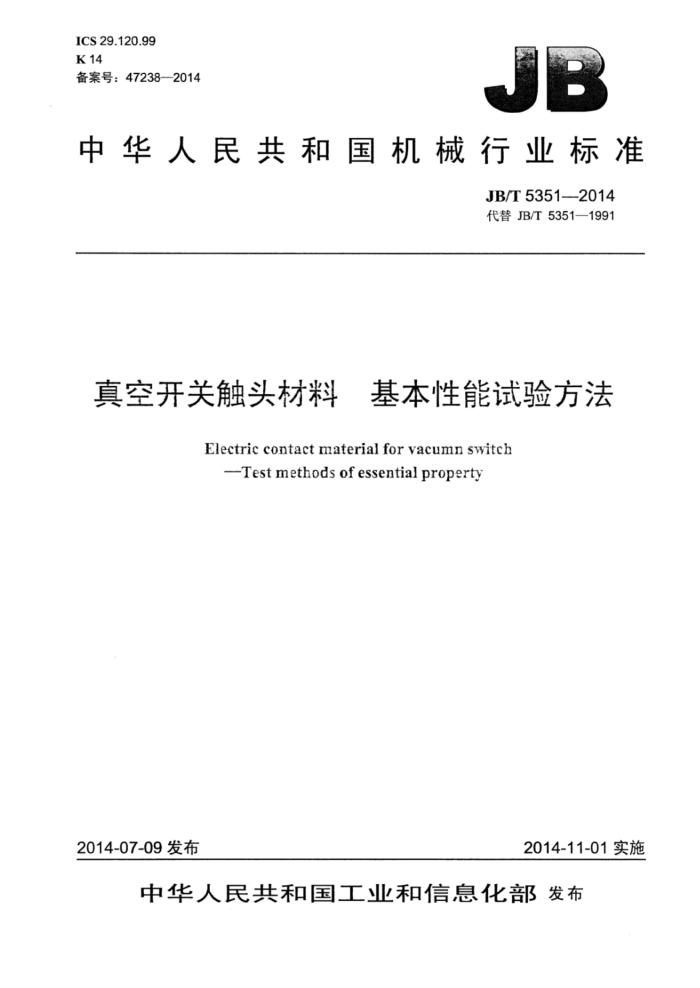

ICS29.120.99 K14 备案号：47238—2014
中华人民共和国机械行业标准
JB/T53512014 代替JB/T5351—1991
真空开关触头材料 基本性能试验方法
Electric contact material for wacumn switch
Test methods of essential property
2014-11-01实施
2014-07-09发布
中华人民共和国工业和信息化部发布 中华人民共和国
机械行业标准
真空开关触头材料基本性能试验方法
JB/T5351—2014
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm-0.5印张-15千字 2014年12月第1版第1次印刷
定价：12.00元
+
书号：15111·12281 网址：http：//www.cmpbook.com 编辑部电话： (010) 88379778 直销中心电话： （010）88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T5351—2014
目藍 次
前言 1 范围 2 规范性引用文件 3试验方法 3.1密度测量.. 3.2硬度测量 3.3电导率测量. 3.4氧、氮气含量测量
I JB/T53512014
前言
本标准按照GB/T1.1—2009给出的规则起草。 本标准代替JB/T5351一1991《真空开关触头材料 厂基本性能试验方法》，与JB/T5351一1991相比主
要技术变化如下：
一修改了标准的适用范围；试样表面粗糙度由6.3μm改为3.2μm（3.3.3）测量条件改为以温度为标杆（3.4.3.5）。 本标准由中国机械工业联合会提出。 本标准由全国电工合金标准化技术委员会（SAC/TC228）归口。 本标准负责起草单位：桂林电器科学研究院有限公司、浙江省冶金研究院有限公司、陕西斯瑞工业
有限责任公司。
本标准参加起草单位：温州聚星电接触科技有限公司、桂林金格电工电子材料科技有限公司、温州宏丰电工合金股份有限公司。
本标准主要起草人：梁永和、丁枢华、王小军、陈静、田军花、杨清、谢永忠、吴新合、张红军。 本标准所代替标准历次版本的发布情况为：
-JB/T5351-1991。
II JB/T5351—2014
真空开关触头材料基本性能试验方法
1范围
本标准规定了真空开关触头材料的基本性能如密度、硬度、电导率和气体（氧、氮）含量的试验方法。
本标准适用于各种真空触头材料密度、硬度、电导率的测量，气体含量试验方法仅适用于铜铬触头材料。
2·规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的弓用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T231.1金属材料布氏硬度试验第1部分：试验方法 GB/T5586电触头材料基本性能试验方法
3试验方法
3.1密度测量
密度测量按GB/T5586进行。 3.2硬度测量
硬度测量按GB/T231.1进行。 3.3电导率测量 3.3.1测量原理
将探测线圈放在金属块上，线圈电流产生的电磁场在金属表面感生涡流，其大小与被测金属的导电性有关，由于仪器的量值预先与已知电导率的标准块进行了校准，所以从仪器上可以直接读出试样的电导率绝对值。 3.3.2测量仪器
选用测量范围为5S/m~62S/m的涡流导电仪。 3.3.3试样要求
试样被测部位表面无油污、无明显氧化现象，平坦部位的直径应大于10mm；表面粗糙度Ra值宜为3.2μm。 3.3.4试样测量
测量前按仪器使用说明书用电导率高低值标准块反复进行校正3次或4次。 JB/T5351—2014
试样为Φ30mm以下时，在其中心部位正反面各测3次（见图1）。 试样为Φ30mm以上时，沿直径方向正反面各测3点（见图2）。
图1
图2
3.3.5测量结果表示
试样的电导率为6次测量值的算术平均值x，单位为西每米（S/m）。 3.4氧、氮气含量测量 3.4.1测量原理
采用情性气氛一脉冲加热，将石墨埚中的试样熔化。试样中的氧（以CO或CO2的形式存在）和氮（N2）分别用红外吸收光谱法和热导法测量。
红外吸收光谱测量的基本原理是朗伯-比尔定律，其数学表达式为：
E=lg o =KCL
式中： E—吸光度； Io——入射光强度； I—透射光强度； K一某些气体在一定浓度下的吸收系数； C气体浓度； L 一光程长度。 热导测量的基本原理是惠斯登电桥原理，其测量原理图如图3所示。
3.4.2测量仪器
本标准规定采用红外和热导法的气体分析仪。 3.4.3试样测量步骤 3.4.3.1测量准备
发热体：光谱纯标准石墨埚，尺寸如图4所示。 载气：氢气（纯度≥99.99%）；
2 JB/T5351—2014
氩气（纯度≥99.99%）。 动力气：氮气、压缩空气或氢气。 标样：固标或气标。
信号记录仪
电桥电压：A- 测量臂输出：B- 参考臂输出： RR 一测量臂电阻；R2、R+—一参考臂电阻。
图3
单位为毫米
P12.5 P10
Etz
2 中
二
04.8
图4
3.4.3.2取样
试样加工成长方体或圆柱体。 试样称量为0.5g～1g，称量精度应不低于1/1000。
3.4.3.3试样处理
制样所用的工具不应有锈蚀，使用前用乙醇或乙醚等清洗。 试样加工完毕后用四氯化碳或三氯乙烯去油污，用苯脱水，经冷风吹干后即可进行分析测量。
3 JB/T5351-2014
试样表面应无宏观缺陷、洁净，无油污、氧化现象。 3.4.3.4仪器校准
测量前应按该仪器使用说明书对分析仪器校准。 3.4.3.5试样测量
脱气温度：2400℃（电流约1100A）。 分析时的温度：2100℃～2300℃（电流：975A1075A）。
3.4.4测量结果表示
测量结果应为在相同的测量条件下连续测量3次所得的算术平均值（×10-4%）。
