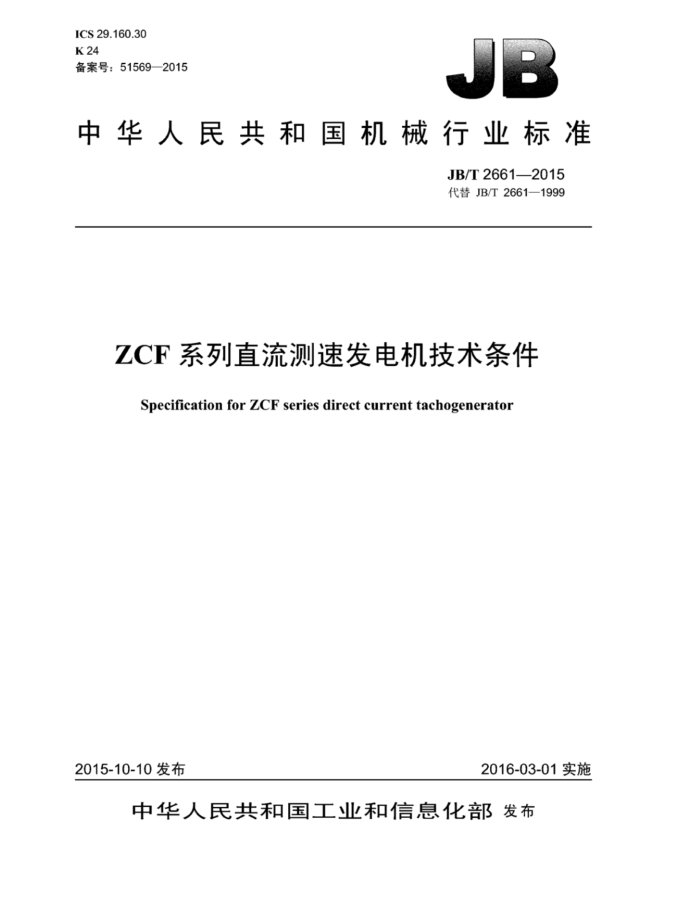

ICS29.160.30 K24 备案号：51569—2015
中华人民共和国机械行业标准
JB/T2661—2015 代替JB/T2661—1999
ZCF系列直流测速发电机技术条件
Specification for ZCF series direct current tachogenerator
2015-10-10发布
2016-03-01实施
中华人民共和国工业和信息化发布 JB/T2661—2015
目 次
前言
范围规范性引用文件. 分类 3.1 概述 3.2 型号. 3.3 电路图 3.4 额定数据 3.5 使用环境条件 3.6 工作制.. 3.7 安装结构型式. 4技术要求和试验方法. 4.1 外观 4.2 外形及安装尺寸 4.3 轴向间隙 4.4 轴伸径向圆跳动 4.5 安装配合面对轴线的同轴度 4.6 静摩擦力矩. 4.7 绝缘介电强度. 4.8 绝缘电阻 4.9 超速 4.10 输出电压极性 4.11 输出电压及输出电压不对称度 4.12 线性误差... 4.13 纹波系数， 4.14 温升. 4.15 低温.. 4.16 高温. 4.17 振动. 4.18 冲击. 4.19 恒定湿热。 4.20 质量.. 4.21 电磁兼容性 4.22 寿命. 4.23 安全 4.24 试验条件 5检验规则 5.1 检验分类
1 2 3
9
....10
EII
11
11
12 12 12 12 13 13 JB/T2661—2015
5.2 鉴定检验 5.3 质量一致性检验 6 交付准备 6.1 总则. 6.2 铭牌.. 6.3 包装.. 6.4 运输.. 6.5 贮存. 6.6 保证期..
13 15 16 16 16 16 16 16 16
图1 电路图... 图2 ZCF121、ZCF121A外形尺寸图3 ZCF2××、ZCF3××外形尺寸. 图4 试验用检查针。 图5 温升试验支架
力
10
表1 机座号表2 额定数据.. 表3 ZCF121、ZCF121A外形及安装尺寸.. 表4 ZCF2××、ZCF3××外形及安装尺寸表5 轴向间隙表6 轴向推力. 表7 静摩擦力矩表8 试验用检查针尺寸. 表9 超速转速规定值... 表10 温升试验支架尺寸表11 铝板尺寸.. 表12 电机质量表13 检验项目
5
10 10 12 13
II JB/T2661—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T2661一1999《ZCF系列直流测速发电机技术条件》，与JB/T2661一1999相比主要技
术变化如下：
一增加子部分产品型号、安装及外形尺寸：一将部分项目进行了调整；一增加了直流测速发电机电磁兼容性、安全的要求：
一对检验规则进行了调整，直流测速发电机检验分类由出厂检验和型式检验改为鉴定检验和质量
一致性检验。
本标准由中国机械工业联合会提出。 本标准由全国微电机标准化技术委员会（SAC/TC2）归口。 本标准起草单位：山东山博电机集团有限公司、西安微电机研究所、常州祥明电机有限公司，南通
振康焊接机电有限公司、苏州电讯电机厂有限公司、上海金陵雷戈勃劳伊特电机有限公司、金坛市微特电机厂、上海司壮电机有限公司。
本标准主要起草人：刘茶、郭巧彬、马德利、林勇、汤子康、张文勇、郑鹤年、王俊、金韶东。 本标准所代替标准的历次版本发布情况为：
JB2661—1980，JB/T2661—1999。
III JB/T2661—2015
ZCF系列直流测速发电机技术条件
1范围
本标准规定了ZCF系列直流测速发电机的分类、技术要求和试验方法、检验规则、交付准备。 本标准适用于ZCF系列直流测速发电机（以下简称电机）
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2423.1电工电子产品环境试验第2部分：试验方法试验A：低温 GB/T2423.2电工电子产品环境试验第2部分：试验方法试验B：高温 GB/T2423.3 电工电子产品环境试验第2部分：试验方法试验Cab：恒定湿热方法 GB/T2828.1一2012计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样
计划
GB/T7345—2008控制电机基本技术要求 GB17799.3 电磁兼容通用标准居住、商业和轻工业环境中的发射 GB17799.4 电磁兼容通用标准工业环境中的发射 GB18211 微电机安全通用要求 JB/T8162 控制微电机包装技术条件
3分类
3.1概述
本系列电机系封闭自冷式具有换向器的他励直流发电机，在恒定的励磁电流下，产生的电枢电压正比于电枢转速 3.2型号 3.2.1型号命名
电机型号由产品名称代号、机座号、铁心长度代号、性能参数代号和派生代号组成。 ZCF XX X X
派生代号性能参数代号铁心长度代号机座号产品名称代号
1 JB/T2661—2015
3.2.2 产品名称代号
产品名称代号用大写汉语拼音字母表示。 ZCF表示电磁式直流测速发电机。
3.2.3 3机座号
电机机座号及相应的机座外径按表1的规定。
表1机座号
单位为毫米
机座号机座外径
ZCFIX X
ZCF2× X
ZCF3X X
50
70
85
3.2.4 铁心长度代号
铁心长度代号由阿拉伯数字2及6表示，其中2表示短铁心，6表示长铁心。 3.2.5 性能参数代号
性能参数代号用阿拉伯数字1、2、3、表示。 3.2.6 派生代号
派生包括结构派生和性能派生，代号用英文字母A、BC、表示，I、O除外。 示例： ZCF121A表示外圆直径为50mm，短铁心电磁式直流测速发电机，第一性能参数序号，第一个派生产品。
3.3 电路图
电路图如图1所示。
S2
F2
图1电路图
3.4额定数据
电机的额定数据见表2。 3.5 使用环境条件
除用户另有要求外，电机应能在下列环境下正常工作： a）环境温度：-40℃~70℃（ZCF1××、ZCF222为-40℃～50℃）： b）相对湿度：≤90%（无凝露）： c）任意安装位置。
2 JB/T2661—2015
表2 额定数据负载电阻 额定转速 输出电压不对称度 线性误差
励磁电流 输出电压
型号 ZCF121 ZCF121A ZCF221 ZCF221A ZCF221AD ZCF221C ZCF222 ZCF321 ZCF361 ZCF361C ZCF361D ZCF361T
V 50 50 51 51 16 51 74 100 106 174 24 106
% 1 1 1 I 1 1 2 m 1 1 1 1
% 1 I I
A 0.09 0.09 0.3 0.3 0.3 0.3 0.06 0.16 0.3 0.3 0.3 0.3
2 2 000 2 000 2.000 2 000 2 000 2 000 2.500 1 000 10 000 9.000 300 10000
r/min 3 000 3 000 2 400 2 400 2 400 2 400 3 500 1 500 1 100 1100 1100 1100
一 -
中 I I I 1
注1：额定数据在冷态时检查。 注2：输出电压允差为土5%
3.6 工作制
电机为连续工作制（S1）。 3.7 安装结构型式
电机系机壳外圆安装结构型式。
4 技术要求和试验方法
4.1 外观 4.1.1 1技术要求
电机应外观整洁，表面无锈蚀、碰伤，划痕和涂覆层剥落，颜色和标志应清楚无误，紧固件连接应牢固，引出线或接线端应完整无损。 4.1.2 试验方法
目测电机外观，应符合4.1.1的要求。 4.2外形及安装尺寸 4.2.1 技术要求
电机外形尺寸如图2、图3所示，外形及安装尺寸应符合表3和表4的规定 4.2.2 试验方法
用能够保证尺寸准确度要求的量具检查电机的外形及安装尺寸，应符合4.2.1的要求。
3 JB/T2661—2015
T
-)05g
100
51.5
dp55
工
一
图2ZCF121、ZCF121A外形尺寸
D
图3ZCF2××、ZCF3××外形尺寸
