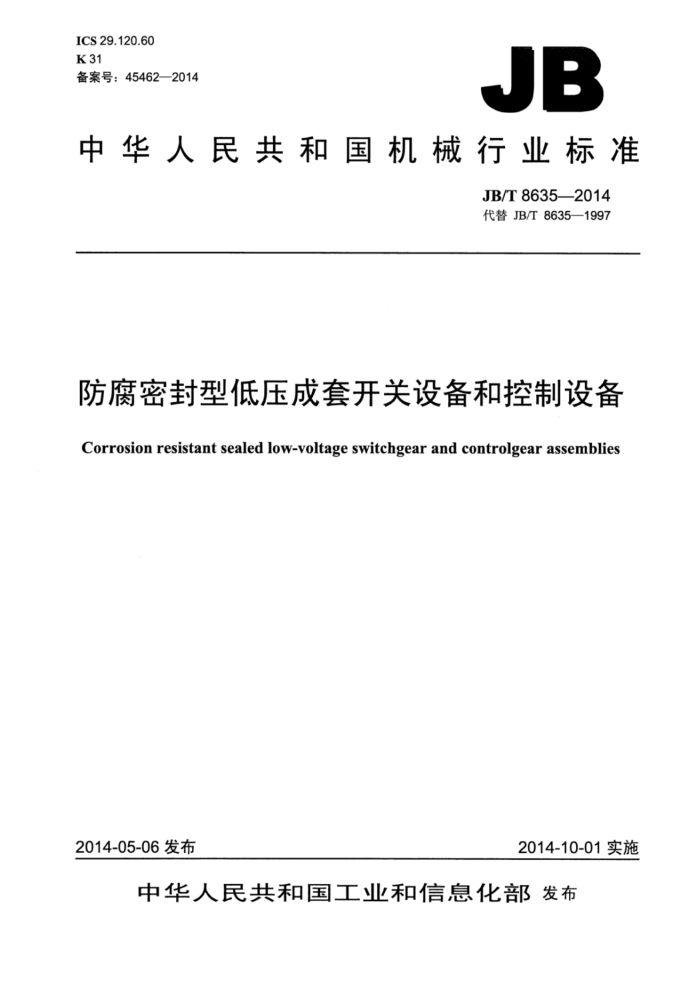

ICS29.120.60 K31 备案号：45462—2014
JB
中华人民共和国机械行业标准
JB/T8635—2014 代替JB/T8635—1997
防腐密封型低压成套开关设备和控制设备
Corrosion resistant sealed low-voltage switchgear and controlgear assemblies
2014-10-01实施
2014-05-06发布
中华人民共和国工业和信息化部发布 中华人民共和国
机械行业标准
防腐密封型低压成套开关设备和控制设备
JB/T8635—2014
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
+
210mm×297mm·1.5印张·44千字
2015年6月第1版第1次印刷
定价：24.00元
*
书号：15111·11779 网址：http：//www.cmpbook.com 编辑部电话：（010）88379778 直销中心电话：（010）88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T8635—2014
目 次
前言 1范围 2规范性引用文件. 3术语和定义 4防腐类型 5使用环境条件. 5.1气候环境条件..
II
5.2生物环境条件. 5.3 化学活性物质环境条件 5.4 机械活性物质环境条件 5.5 机械条件. 5.6 特殊使用条件. 6要求. 6.1 材料和结构.. 6.2 外壳防护等级 6.3 电气间隙和爬电距离. 6.4 电击防护 6.5 开关器件和组件 6.6 介电性能. 6.7 温升极限， 6.8 短路保护和短路耐受强度. 6.9电磁兼容性（EMC） 7试验 7.1试验分类 7.2试验验证 8铭牌和标志 8.1铭牌 8.2标志.. 参考文献
一
11 12 .12 12
12 13 17 17 17 18
表1气候环境条件. 表2化学活性物质环境条件表3机械活性物质环境条件表4最小电气间隙表5最小爬电距离.. 表6铜保护导体的截面积，表7主电路的工频耐受电压值.. 表8不与主电路连接的辅助电路和控制电路的工频耐受电压值
6
10 10 JB/T8635—2014
表9冲击耐受试验电压表10温升限值表11环境性能验证项目表12每周期温、湿度及化学气体控制表13 安装场所的振动限值，
10 .11 .12 .15
8000E0000000
.15
II JB/T86352014
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T8635—1997《防腐密封型低压成套开关设备和控制设备》，与JB/T8635-1997相比
主要技术变化如下：
增加了对户外用防腐密封型低压成套开关设备和控制设备的规定：增加了对防腐密封型低压成套开关设备和控制设备的结构和性能方面的要求和规定。
本标准由中国机械工业联合会提出。 本标准由全国低压成套开关设备和控制设备标准化技术委员会（SAC/TC266）归口本标准起草单位：天津电气传动设计研究所有限公司、天津天传电控配电有限公司、江苏波瑞电气
有限公司、国家电控配电设备质量监督检验中心、成都科星电力电器有限公司。
本标准主要起草人：王阳、刘洁、韩东明、钱文平，张春香、张大瑄。 本标准所代替标准的历次版本发布情况为：
-ZBK04001-1989: JB/T8635-1997
III JB/T8635--2014
防腐密封型低压成套开关设备和控制设备
1范围
本标准规定了防腐密封型低压成套开关设备和控制设备（以下简称防腐设备）的术语和定义、防腐类型、使用环境条件、技术要求、试验、铭牌和标志。
本标准适用于额定电压交流不超过1000V，或直流不超过1500V的户内、户外各类腐蚀环境条件下使用的防腐设备。
本标准不适用于防爆、船用等其他特殊条件下使用的低压成套开关设备和控制设备。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2423.10电工电子产品环境试验第2部分：试验方法试验Fc：振动（正弦） GB4208外壳防护等级（IP代码） GB/T5169.11一2006电工电子产品着火危险试验第11部分：灼热丝/热丝基本试验方法成品
的灼热丝可燃性试验方法
GB/T20138电器设备外壳对外界机械碰撞的防护等级（IK代码） GB/T20641低压成套开关设备和控制设备空壳体的一般要求 ISO178塑料弯曲性能的测定（Plastics一Determination of flexuralproperties） ISO179塑料摆锤冲击强度的测定（Plastics一Determinationofcharpyimpactproperties） ISO4892-2塑料-实验室光源暴露试验方法第2部分：氙弧灯（Plastics—Methodsofexposureto
laboratory light sources-Part 2: Xenon-arc lamps)
IEC60068-2-2电工电子产品环境试验第2部分：试验方法试验B：高温（Environmental testingPart 2-2: Tests-Test B: Dry heat)
IEC60068-2-11电工电子产品环境试验第2部分：试验方法试验Ka：盐雾（Environmental testingPart 2: Tests-Test Ka: Salt mist)
IEC60085电气绝缘端子类型（Electrical insulation一Thermal evaluationanddesignation） IEC60216电气绝缘材料耐热性（Electrical insulatingmaterials-Propertiesofthermal endurance） IEC60695-11-5电工电子产品着火危险试验第5部分：试验火焰针焰试验方法装置、确认
试验方法和导则 (Fire hazard testing—Part 11-5: Test flames-Needle-flame test method-Apparatus, confirmatory test arrangement and guidance)
IEC61439-1：2011低压成套开关设备和控制设备第1部分：总则（Low-voltageswitchgearand controlgear assemblies-Part l: General rules )
3术语和定义
IEC61439-1：2011界定的以及下列术语和定义适用于本文件。 JB/T8635—2014
3.1
防腐密封型低压成套开关设备和控制设备corrosion resistant sealedlow-voltage switchgear and controlgear assemblies
能在规定的腐蚀环境中使用并具有高防护等级的封闭式低压成套开关设备和控制设备。
3.2
环境条件environmental conditions 在一定时间内，防腐设备所经受的外界的气候环境条件、生物环境条件、化学活性物质环境条件、
机械活性物质环境条件等。 3.2.1
气候环境条件climatic environmental conditions 影响防腐设备的户内、户外的环境，特别是气温及太阳辐射、热辐射等影响，造成防腐设备由于吸
热作用或温度效应增大温度限值。 3.2.2
生物环境条件bioticenvironmental conditions 影响防腐设备性能的生物环境指由于湿热而产生的霉菌或真菌等环境条件。
3.2.3
化学活性物质环境条件chemical activesubstrateenvironmental conditions 在自然大气环境中使用的防腐设备会受到来自工业生产、机动车辆、供热系统中化学物质及海上盐
雾扩散的影响，其污染物直接影响防腐设备及其材料的性能。 3.2.4
机械活性物质环境条件mechanical active substrate environmental conditions 影响防腐设备性能的机械活性物质指空气中的砂粒或灰尘的沉积物等。
4防腐类型
防腐设备的防护类型分为：
户内防中等腐蚀型（代号F1）；户内防强腐蚀型（代号F2）； -户外防轻腐蚀型（代号W）；一户外防中等腐蚀型（代号WF1)；户外防强腐蚀型（代号WF2）。
5使用环境条件
5.1气候环境条件 5.1.1周围空气温度
防腐设备使用环境的周围空气温度见表1。 5.1.2大气条件
防腐设备使用环境的大气条件见表1。 5.1.3海拨
防腐设备安装地点的海拔不得超过2000m。 注：对于在更高海拔处使用的防腐设备，考虑介电强度的降低、器件的分断能力和空气冷却效果的减弱。
2
