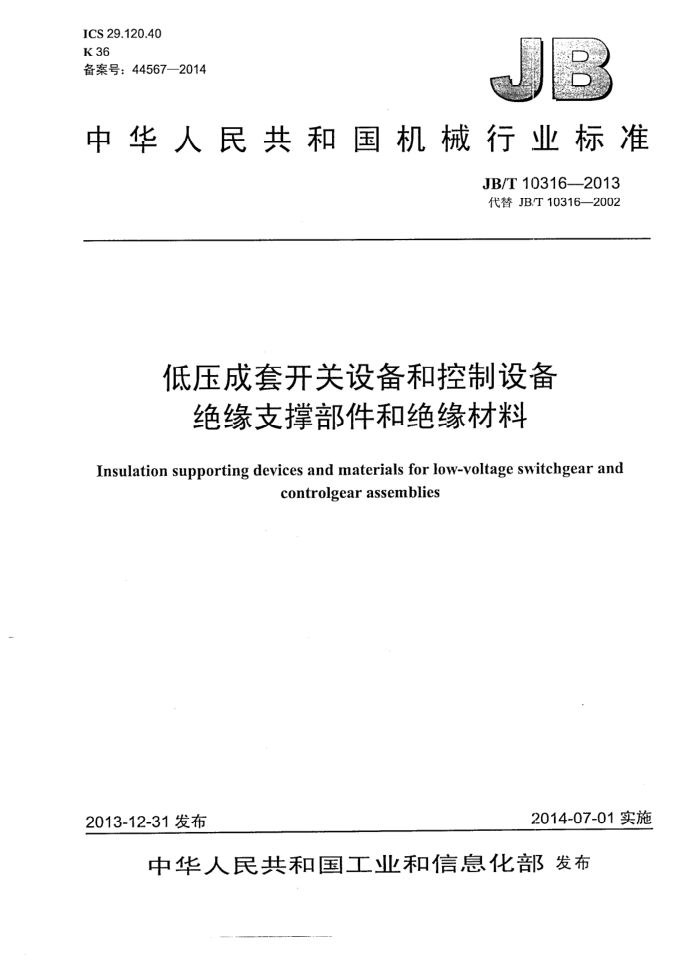

ICS 29.120.40 K 36 备案号：44567—2014
中华人民共和国机械行业标准
JB/T 10316--2013 代替 JB/T 10316—2002
低压成套开关设备和控制设备
绝缘支撑部件和绝缘材料
Insulation supporting devices and materials for low-voltage switchgear and
controlgear assemblies
2014-07-01实施
2013-12-31 发布
中华人民共和国工业和信息化部发布 JB/T 10316—2013
目
次
前言 >
11
范围规范性引用文件
2 3技术要求
3.1使用条件... 3.2 结构要求… 3.3 性能要求 4试验方法.. 4.1 外观、尺寸 4.2 着火危险性能试验 4.3 耐热性能试验 4.4 相比电痕化指数（CTI）测定 4.5 电气问隙和爬电距离的测量. 4.6 介电性能试验…. 4.7 耐湿热性能试验. 4.8 高、低温性能试验 4.9 跌落试验， 4.10 绝缘支撑部件中金属嵌件轴向负荷的耐受能力的验证， 4.11 短路耐受强度试验 5检验规则 5.1 检验分类.. 5.2 型式试验.. 5.3出厂检验 6标志、包装、运输和存放。 6.1 标志 6.2 包装 6.3 运输和存放表1 空气中的最小电气间隙.. 表2 最小爬电距离. 表 3 工频耐受电压值表4 冲击耐受试验电压表５ 对嵌件施加的轴向负荷表6 系数n的值.. 表7 型式试验项目表8 常规检验项目、 表9 出厂抽样检验项目
+
中中
7
++母
tte-
........... ...........
+心
心
+量
C
8
rp
8
C
10 10 10 10
心中
1
中中+
++++++
t
++++++++++++++++++
.10 JB/T 10316--2013
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T10316--2002《低压成套开关设备和控制设备用母线架》，与JB/T10316—2002相比
主要技术变化如下：
-增加了用于母线绝缘的绝缘材料的相关要求，对标准名称也做了相应的修改；短路耐受强度验证改为：通以短路电流时间至少为1s，进行1次试验；增加了高、低温性能试验；
增加了跌落试验; 一增加了绝缘支撑部件中金属嵌件轴向负荷的耐受能力的验证，本标准由中国机械工业联合会提出。 本标准由全国低压成套开关设备和控制设备标准化技术委员会（SAC/TC266）归口。 本标准起草单位：天津电气传动设计研究所、国家电控配电设备质量监督检验中心、天津天传电控
配电有限公司、九川集团有限公司、福建俊豪电子有限公司、泉州雷航电子有限公司。
本标准主要起草人：仲明振、刘霞、戴铭、刘洁、刘晓林、傅俊豪、康丽双。 本标准所代替标准的历次版本发布情况为：
-JB/T 10316—2002。
1I JB/T 10316----2013
低压成套开关设备和控制设备
绝缘支撑部件和绝缘材料
1 范围
本标准规定了低压成套开关设备和控制设备用绝缘支撑部件和绝缘材料的技术要求、试验方法、检验规则、标志、包装、运输与存放条件。
本标准适用于低压成套开关设备和控制设备及其他电气设备中安装固定母线及母线绝缘用的绝缘支撑部件和绝缘材料（母线绝缘支架、绝缘隔板、螺栓绝缘护套、绝缘膜或绝缘板等）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2423.4电工电子产品环境试验第2部分：试验方法试验Db：交变湿热（12h+12h循环） GB/T4207固体绝缘材料耐电痕化指数和相比电痕化指数的测定方法 GB/T5169.10电工电子产品着火危险试验第10部分：灼热丝/热丝基本试验法灼热丝装置和
通用试验方法
GB/T5169.16电工电子产品着火危险试验第16部分：试验火焰50W水平与垂直火焰试验方法
GB/T5169.21-2006　电工电子产品着火危险试验　第21部分：非正常热　球压试验 GB7251.1--2005低压成套开关设备和控制设备第1部分：型式试验和部分型式试验成套设备 GB/T11020—2005固体非金属材料暴露在火焰源时的燃烧性试验方法清单
3技术要求
3.1使用条件 3.1.1正常使用条件 3.1.1.1周围空气温度 3.1.1.1.1用于户内成套设备内部的绝缘支撑部件和绝缘材料的周围空气温度：
周围空气温度不超过40℃，且在24h内其平均温度不超过35℃。 周围空气温度的下限为-5℃。
3.1.1.1.2用于户外成套设备内部的绝缘支撑部件和绝缘材料的周围空气温度：
周围空气温度不超过40℃，且在24h内其平均温度不超过35℃。 周围空气温度的下限：
温带地区为-25℃；严寒地区为50℃。
注：如在严寒地区使用成套设备，则成套设备制造商与用户之间需要达成一个专门的协议。
1 JB/T 10316--2013
3.1.1.2海拔
安装地点的海拔不超过2000m。 注：对于在更高海拔处使用的绝缘支撑部件和绝缘材料，有必要考虑介电强度的降低、温湿交变产生凝露环境对其
绝缘性能的影响和空气冷却效果的减弱。
3.1.1.3大气条件 3.1.1.3.1用于户内成套设备内部的绝缘支撑部件和绝缘材料的大气条件
最高温度为40℃时的相对湿度不得超过50%；在较低温度时允许有较大的相对湿度。例如：20℃ 时的相对湿度为90%。但应考虑到由于温度的变化，有可能会偶尔产生适度的凝露。 3.1.1.3.2用于户外成套设备内部的绝缘支撑部件和绝缘材料的大气条件
最高温度25℃时，相对混度短时可达100%。 3.1.1.4污染等级
如果没有其他规定，绝缘支撑部件和绝缘材料一一般在污染等级3环境中使用。而其他污染等级可以根据特殊用途或微观环境考虑采用。 3.1.2特殊使用条件
如果在不符合3.1.1规定的正常使用条件下使用，则应遵守适用的特殊要求或成套设备制造商与用户之问应签订专门的协议。如果存在这类特殊使用条件的话，用户应问成设备制造商提出。
特殊使用条件举例如下： a）温度值、相对湿度和/或海拔与3.1.1的规定值不间； b）在使用中，温度和/或气的急剧变化，以致在成套设备内易出现异常的凝露； c）空气被尘埃、烟雾、腐蚀性微粒、放射性微粒、蒸汽或盐雾严重污染； d）暴露在强电场或强磁场中; e）暴露在恶劣的气候条件下； f）受霉菌或微物侵蚀; g）安装在有火灾或爆炸危险的场地； h）遭受强烈振动或冲击; i）安装在特殊的地方，例如安装在紧密封装的机器中或嵌入墙内； j）异常过电压状况。
3.2结构要求 3.2.1外观、尺寸 3.2.1.1 外形尺寸和安装尺寸应符合产品图样规定。 3.2.1.2绝缘部件外观质量应符合图样和设计文件的要求，表面不得有裂痕、杂质、飞边、色泽不均等缺陷。 3.2.2电气间隙和爬电距离
绝缘支撑部件的电气间隙应符合表1的规定，爬电距离应符合表2的规定。
2 JB/T 10316--2013
3.3性能要求 3.3.1介电性能 3.3.1.1工频耐受电压 3.3.1.1.1试验电压值
试验电压值应是表3中规定值的1.5倍，允许有土3%的偏差。
表3工频耐受电压值
额定绝缘电压U:V
介电试验电压（交流方均根值） V
U.≤60 60800
1 000 2 000 2 500 3 000 3 500
3.3.1.1.2 试验结果
试验过程中，过电流继电器不应动作，不应有击穿放电或闪络现象 3.3.1.2冲击耐受电压 3.3.1.2.1 试验电压值
按照制造商的协议，按表4中给出的额定冲耐受电进行试验。
表4冲击耐受试验电压
额定冲击耐受电压Uimp
试验期间的试验电压和相应的海拔
交流有效值 kV
U.2/50 交流峰值和直流 kv
海平面 200 m 500 m 1 000m 2 000 m 海平面 200 m 500 m 1 000 m 2 000 m 2.95 2.8 2.8 2.7 2.5 2.1 2.0 2.0 1.9 1.8 4.8 4.8 4.7 4.4 4.0 3.4 3.4 3.3 3.1 2.8 7.3
kv 2.5 4.0 6.0 8.0 12.0
1
7.2 7.0 6.7
4.7 6.4 5.7
6.0 8.0
5.1 6.9
5.1 6.8
5.0 6.6
4.2
9.8 9.6 9.3 9.0 14.8 14.5 14.0 13.3 12.0 10.5 10.3 9.9 9.4 8.5
3.3.1.2.2 2·试验结果
试验过程中不应有击穿和放电现象。 3.3.2 耐湿热性能
绝缘支撑部件和绝缘材料应适应在正常工作条件下可能发生的湿度作用（包括由于温度变化可能发生的凝露），应具有耐受以下试验的能力。
试验 Db：交变湿热试验（见GB/T2423.4）。 试验严酷等级：高温温度55℃，周期数为2天。 试验后按3.3.1.1进行工频耐压试验，试验电压值为表3中的规定值的1.5倍，应无绝缘击穿、闪络
4 JB/T 10316--2013
现象。 3.3.3高、低温性能
将绝缘支撑部件和绝缘材料按照4.8进行试验，试验后取出置于试验室内的环境温度下恢复，待绝缘支撑部件和绝缘材料恢复到室温后，热塑性材料应无破裂现象；热固性材料应无明显破损与变形，并按照3.3.4的规定进行跌落试验 3.3.4跌落性能
绝缘支撑部件按照4.9进行试验，应无明显破损与异常变形。 3.3.5绝缘支撑部件中金属嵌件轴向负荷的耐受能力
此试验仅适用于支撑位置提供螺纹连接的金属嵌件的母线支撑部件。按照表5施加轴向力，时问为 10S，以验证能否将嵌件从嵌入位置拔出。
表5对嵌件施加的轴向负荷
嵌件的螺纹孔径
轴向负荷N
350 350 500 500 800 800
M4 MS M6 M8 M10 M12
1 F
3.3.6短路耐受强度
绝缘支撑部件应能耐受支撑母线的额定短路电流所产生的热应力和动应力。 试验后，电气问隙和爬电距离仍符合3.2.2的规定，绝缘支撑部件不应有任何明显的损伤痕迹，绝
缘物的主要性能仍保证设备的机械性能和电气性能满足本标准的要求。
试验后按3.3.1.1进行工频耐压试验，试验电压值为表3中规定值的1.5倍，应无绝缘击穿、闪络现
象。 3.3.7着火危险性能
采用有足够机械强度的阻燃（难燃）或自熄的绝缘材料，并能承受4.2规定的试验。 3.3.8耐热性能
绝缘支撑部件应有足够的耐热性能，应能承受4.3规定的试验。 3.3.9相比电痕化指数
绝缘支撑部件和绝缘材料的电痕化指数（CTI）值不小于175，具体选值由制造商规定。
4试验方法
4.1外观、尺寸
检查外观、尺寸，应符合3.2.1的要求。
