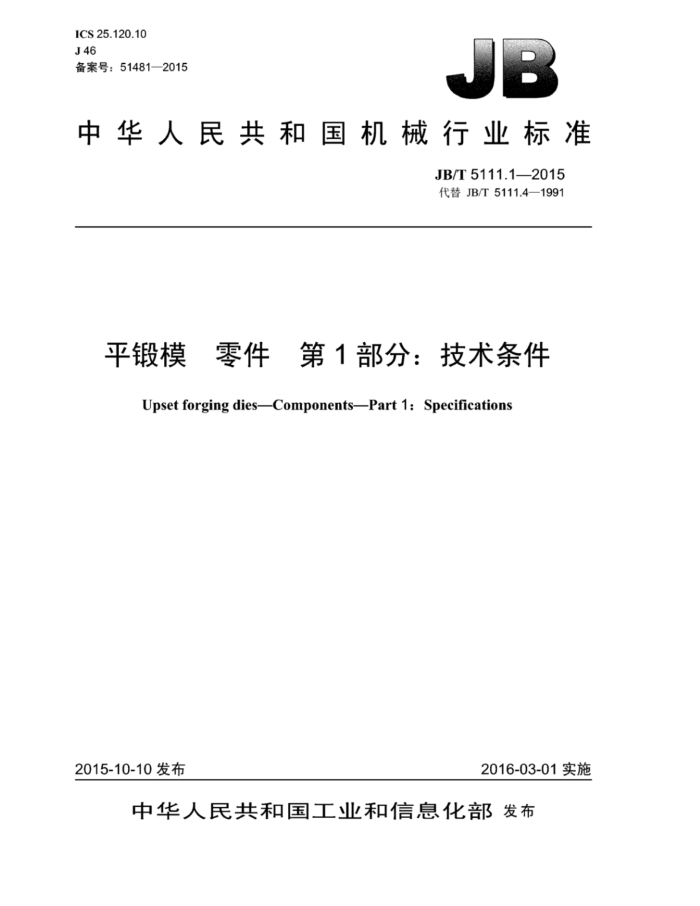

ICS25.120.10 J46 备案号：51481—2015
中华人民共和国机械行业标准
JB/T5111.1—2015 代替JB/T5111.4—1991
平锻模 零件　第1部分：技术条件
Upset forging dies-Components-Part 1: Specifications
2015-10-10发布
2016-03-01实施
中华人民共和国工业和信息化部发布 JB/T5111.1—2015
目 次
前言
I
范围. 规范性引用文件. 要求检验方法 5 验收规则..
1 2 3 4.
100000000111100
00000000100000001100000
标记、包装和贮存
6
主#######2 JB/T5111.1—2015
前言
JB/T5111《平锻模零件》分为三个部分：
第1部分：技术条件：一一第2部分：凹模模块；一第3部分：凹模镶块。 本部分为JB/T5111的第1部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替JB/T5111.4—1991《平锻机锻模模块技术条件》，与JB/T5111.4—1991相比主要技术
变化如下：
将《平锻机模模块技术条件》更名为《平锻模 零件第1部分：技术条件》：一将规范性引用文件中注日期引用的文件改为现行版本：
对部分文字表述进行了修改和精炼；增加了条目3.7，对模块热处理提出了要求。
本部分由中国机械工业联合会提出。 本部分由全国模具标准化技术委员会（SAC/TC33）归口。 本部分负责起草单位：北京机电研究所、南京东模机电制造有限公司、宁波蜗牛锻造有限公司。 本部分参加起草单位：桂林电器科学研究院有限公司、桂林电子科技大学。 本部分主要起草人：蒋鹏、陈东辉、魏百江、王冲、贺小毛，陈清华、廖宏谊、沈飞、朱磊文、黎
清宁。
本部分所代替标准的历次版本发布情况为：
JB/T5111.4—1991。
II JB/T5111.1—2015
平锻模零件 第1部分：技术条件
1范围
JB/T5111的本部分规定了平锻模模块的要求、检验方法、验收规则、标记、包装和贮存。 本部分适用于平锻模模块和钱块
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1804 一般公差未注公差的线性和角度尺寸的公差 GB/T11880 模锻链和大型机械锻压机用模块技术条件 JB/T5111.2 平锻模零件第2部分：凹模模块 JB/T5111.3 平锻模零件第3部分：凹模镶块 JB/T5900 通用锻制模块尺寸系列及计重方法
3要求
3.1模块选用的材料应符合相应牌号的技术标准。 3.2模块的结构型式与尺寸、材料和要求应符合JB/T5111.2和JB/T5111.3的规定。 3.3由钢锭锻造的模块毛坏，除截面尺寸规格外，应符合GB/T11880的规定。 3.4模块的计重应符合JB/T5900的规定。 3.5模块未注公差尺寸的极限偏差应符合GB/T1804中m级的规定。 3.6 模块未注圆角半径应为R3mm~R10mm，未注倒角应为Clmm~C3mm。 3.7 模块热处理要求由制造者确定。
4 检验方法
4.1模块尺寸应采用通用量具测量，几何公差宜采用三坐标测量机测量。 4.2模块表面粗糙度应采用表面粗糙度比较样块或粗糙度测量仪检查。 4.3模块硬度应采用硬度计检查，检测点不应少于3点。
5验收规则
5.1模块验收应包括以下内容：
a）外观检查： b）尺寸检查： c）模块材质和硬度检查。
5.2模块供方应按图样和本部分的要求对模块进行外观与尺寸检验。
1 JB/T5111.1—2015
5.3 模块供方应出具模块材质和热处理检验报告。 5.4 顾客在验收期间应按图样和本部分的要求对模块的材质、热处理情况进行检查或抽查。 5.5 模块应附检验合格证书。
6 标记：1 包装和贮存
6.1 模块应在非工作表面的明显处做标记。 6.2 模块应做油封、包装，以免锈蚀和机械损伤。 6.3 模块应贮存在通风干燥处。
2 -L'LL1g L/ar
中华人民共和国
机械行业标准
平锻模零件第1部分：技术条件
JB/T5111.1—2015
+
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mmX297mm*0.5印张·8千字 2016年2月第1版第1次印刷
定价：12.00元
*
书号：15111：13100 网址：http：//www.cmpbook.com 编辑部电话： （010)88379399 直销中心电话： (010)88379693
封面无防伪标均为盗版
版权专有 侵权必究
JB/T5111.1-2015
