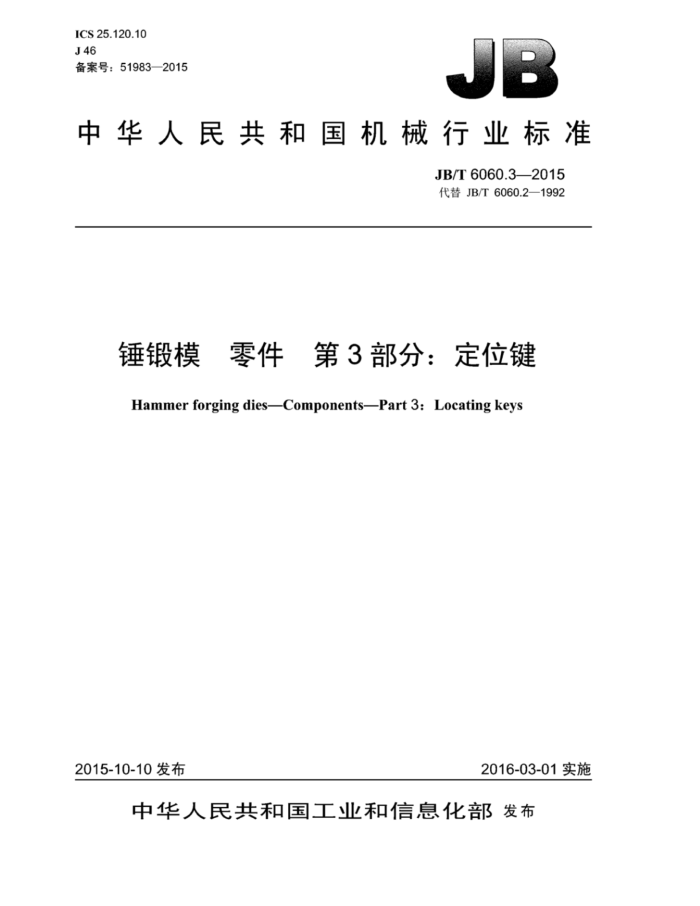

ICS 25.120.10 J46 备案号：51983—2015
中华人民共和国机械行业标准
JB/T6060.32015 代替JB/T6060.2—1992
锤锻模 零件　第3部分：定位键
Hammer forging diesComponentsPart 3: Locating keys
2015-10-10发布
2016-03-01实施
中华人民共和国工业和信息化部发布 JB/T6060.3—2015
目 次
前言
I
范围. 规范性引用文件. 结构型式与尺寸. 材料...
1 2 3 4
D00I...10
5 要求 6 标记.
中2
图1 定位键.
EE0PE0E0IOE
0
E0000
表1 定位键尺寸
中中中中中中中中#中中2
010010E011000001000880011100000000000000100
........0EEEE.........E JB/T6060.3—2015
前言
JB/T6060《锤锻模零件》分为四个部分：
第1部分：技术条件：一第2部分：模铁；一第3部分：定位键；
第4部分：垫片。 本部分为JB/T6060的第3部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替JB/T6060.2—1992《锤锻模 键块》，与JB/T6060.2一1992相比主要技术变化如下：
将《锤锻模键块》更名为《锤锻模零件第3部分：定位键》：将规范性引用文件中注日期引用的文件改为现行版本；按现行机械制图国家标准规范了图中表面粗糙度的标注：一对图1进行了必要的简化、修改和完善；一修改了标记
本部分由中国机械工业联合会提出。 本部分由全国模具标准化技术委员会（SAC/TC33）归口。 本部分起草单位：华中科技大学、桂林电子科技大学、桂林电器科学研究院有限公司。 本部分主要起草人：王新云、廖宏谊、王冲、胡国安、冯琴、朱磊文、王耕耘。 本部分所代替标准的历次版本发布情况为：
JB/T6060.2—1992
A JB/T6060.32015
锤锻模零件第3部分：定位键
1范围
JB/T6060的本部分规定了锤锻模用定位键的结构型式与尺寸、材料，要求和标记。 本部分适用于锤锻模用定位键。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
JB/T6060.1锤锻模零件第1部分：技术条件
结构型式与尺寸
3
锤锻模定位键的结构型式如图1所示，尺寸见表1。
Ra63
三1
OTH
a6.
Ra63
/Ra6.3
Ra63
未注表面粗糙度Ra12.5μm。 未注圆角R3mme 未注倒角C5mme 标记处。
图1定位键 JB/T6060.3—2015
表1 定位键尺寸
单位为毫米 B 80
H 50
L 95 118 132 150 160
b 50
48 67 60 67 75 80
110
63
75
100
132
80 当H与燕尾高度不符时， H应取燕尾高度尺寸减1mm。
材料
4
材料由制造者选定，推荐采用45钢，热处理硬度23HRC～30HRC
5 要求
技术要求应符合JB/T6060.1的规定。
6 标记
以符合JB/T6060.3规定的锤锻模用定位键为例，其特征为：定位键厚度H为50mm，长度1为 48mm，材料为45钢其标记为：
定位键 JB/T6060.3—50X48-45
