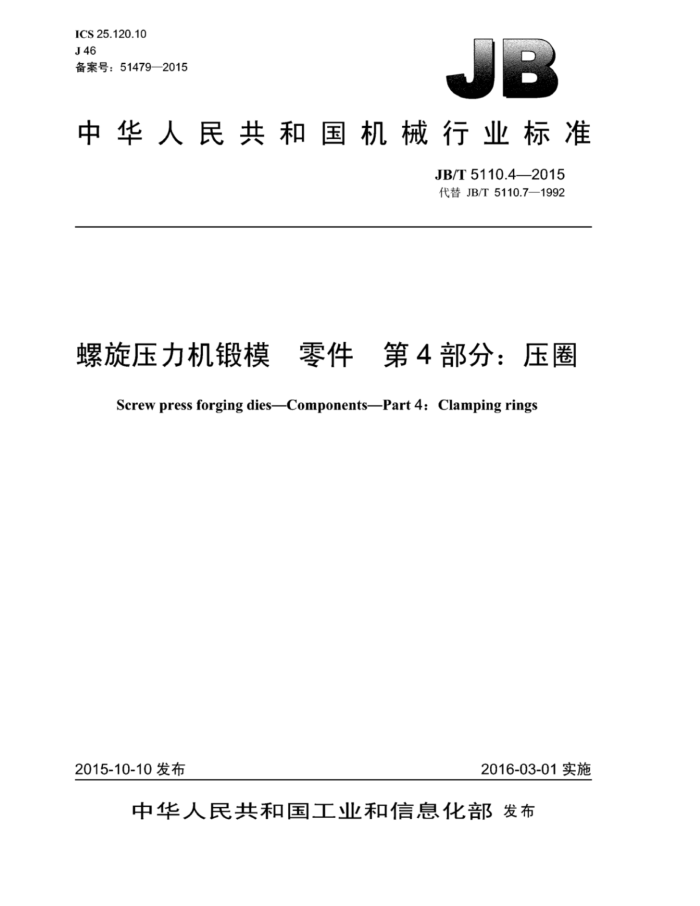

ICS25.120.10 J46 备案号：51479—2015
中华人民共和国机械行业标准
JB/T5110.4—2015 代替JB/T5110.7—1992
螺旋压力机锻模 零件　第4部分：压圈
Screw press forging dies-Components-Part 4: Clamping rings
2015-10-10发布
2016-03-01实施
中华人民共和国工业和信息化部发布 JB/T5110.4—2015
目 次
前言
I
范围. 规范性引用文件. 结构型式与尺寸. 材料... 要求.
1 2 3 4 5
00I..
6 标记.
中2
图1 压图圈
0
.
EEEIEEEEE
表1 压圈尺寸
10.005.00E0E00111000010008001E100100000000000110001 0010001000100000055800000001000000000081 EEEEEII.E.EE0EEEEEEEEEIE....0DE JB/T5110.4—2015
前言
JB/T5110《螺旋压力机锻模 零件》分为四个部分：
一第1部分：技术条件：第2部分：模块；一第3部分：模座：
第4部分：压圈。 本部分为JB/T5110的第4部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替JB/T5110.7—1992《螺旋压力机锻模压圈》，与JB/T5110.7—1992相比主要技术变化
如下：
将《螺旋压力机锻模压圈》更名为《螺旋压力机锻模零件第4部分：压圈》：将规范性引用文件中注日期引用的文件改为现行版本；按现行机械制图国家标准规范了图中表面粗糙度的标注：修改和调整了图表中的部分标注：表中α角度4°直接在图中标注，取消了表头文字“压圈尺寸”和“螺钉槽数”，槽数"移至最后一列；修改了图中压圈外径D的标注，槽宽由用符号t表示改为用m表示：
本部分由中国机械工业联合会提出。 本部分由全国模具标准化技术委员会（SACTC33）归口。 本部分负责起草单位：深圳市计量质量检测研究院、华中科技大学、桂林电子科技大学。 本部分参加起草单位：桂林电器科学研究院有限公司。 本部分主要起草人：陈照聚，王耕，廖宏谊、朱磊文，郭继平，胡国安、黎清宁。 本部分所代替标准的历次版本发布情况为：
JB/T5110.7—1992。
II JB/T5110.4—2015
螺旋压力机锻模 桌零件第4部分：压圈
1 范围
JB/T5110的本部分规定了螺旋压力机锻模用压圈的结构型式与尺寸材料、要求和标记。 本部分适用于JB/T5110.2规定的螺旋压力机锻模B型和C型模块用压圈。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
JB/T5110.1螺旋压力机锻模零件第1部分：技术条件 JB/T5110.2螺旋压力机锻模零件第2部分：模块
3结构型式与尺寸
压圈的结构型式如图1所示，尺寸见表1。B型用于JB/T5110.2规定的B型圆模块，C型用于JB/T 5110.2规定的C型圆模块。
ad PDI
pd D
心
b)C型
a)B型
表面粗糙度Ra6.3um。
图1压圈 JB/T5110.4—2015
表1 压圈尺寸
模块规格
Di
d2
H
D
di mm
m
n （螺钉槽数》
300 320 340 360 380 400 420 450 480 500 530 560 600 630 670 710 750 800
240 260 280 300 320 340 360 380 400 420 450 480 500 530 560 600 630 670
140 160 180 200 220 240 260 280 300 320 340 360 380 400 420 450 480 500 530 560
30
4
28
40
d29
d0.5
50
6
35
60
47 材料
材料由制造者选定，推荐采用45钢，硬度28HRC～32HRC
5 要求
技术要求应符合JB/T5110.1的规定。
6标记
以符合JB/T5110.4规定的螺旋压力机锻模圆形模块用压圈为例，其特征为：压圈型式为B型，对应模块直径d为300mm，材料为45钢。其标记为：
压圈JB/T5110.4—B-300-45
2 1
