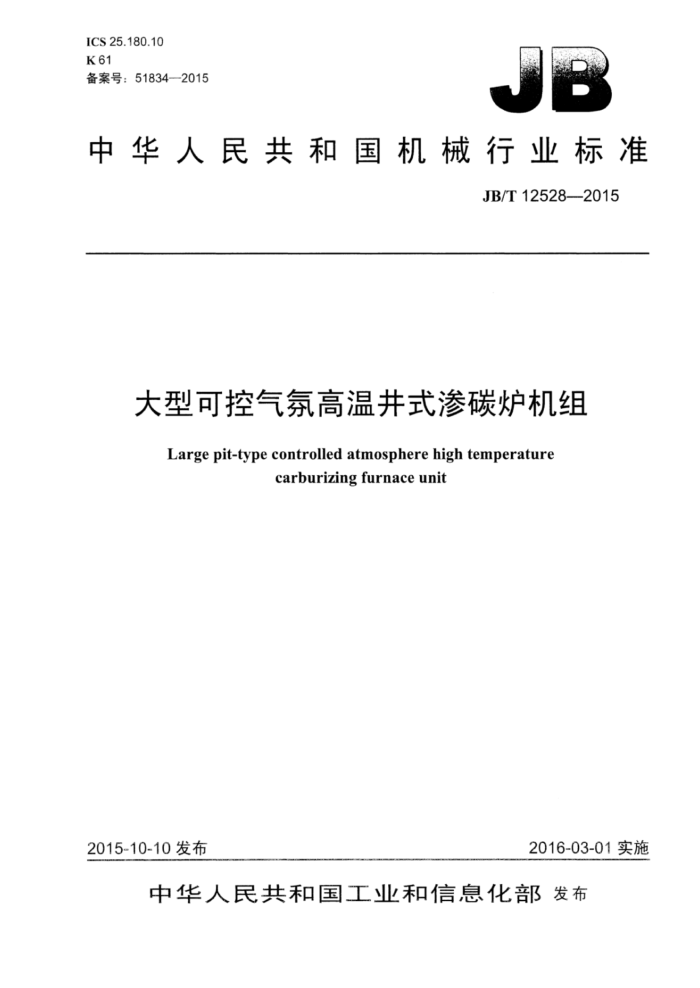

ICS25.180.10 K61 备案号：51834-2015
中华人民共和国机械行业标准
JB/T12528--2015
大型可控气氛高温井式渗碳炉机组
Large pit-type controlled atmosphere high temperature
carburizing furnace unit
2016-03-01实施
2015-10-10发布
中华人民共和国工业和信息化部发布 中华人民共和国
机械行业标准
大型可控气氛高温井式渗碳炉机组
JB/T12528—2015
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mmX297mm·1.25印张·36千字
2016年6月第1版第1次印刷
定价：21.00元
*
书号：15111·13458 网址：http：//www.cmpbook.com 编辑部电话： （010)88379399 直销中心电话： （010)88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T12528—2015
目 次
III
前言
范围规范性引用文件
2 3术语和定义
4炉型分类和主要技术参数， 4.1品种和规格 4.2 型号.. 4.3 主要参数 5技术要求. 5.1 一般要求 5.2 对设计和制造的补充要求 5.3 性能要求.
机组配套设施要求 6.1 通用要求.. 6.2 井式缓冷罐 6.3 井式淬火槽. 6.4 井式清洗机. 6.5 井式回火炉 6.6 循环冷却水系统. 6.7 工艺材料供给系统可靠性要求..
6
L
0
L
10
7
0
7. 1 故障分类... 7.2 可靠性指标安全卫生和环境保护
10 10
8 9
试验方法 9.1 一般规定 9.2 炉温均匀度和炉温稳定度的测量 9.3 碳势均匀度和碳势稳定度的测定 9.4 表面温升的测量 9.5 加热能力试验。 9.6 装料运行试验. 10 检验规则和技术分级 10.1 - 一般要求. 10.2产品技术分级 11 标志、包装、运输和贴存 12 订购和供货
11 12 12
13
表1大型井式渗碳炉品种分类 JB/T12528—2015
表2大型井式渗碳炉炉衬大修期表3大型井式渗碳炉加热元件使用期限表4炉罐、导风筒、搅拌风扇使用寿命表5大型井式渗碳炉最大装载量. 表6大型井式渗碳炉加热能力表7大型井式渗碳炉表面温升. 表8大型井式渗碳炉空炉损失比表9井式回火炉炉温控制精度和炉温均匀度要求表10井式渗碳炉机组的产品技术分级规定..
7
*8
000000000000001000000000000000001000
100100000000000000
.8 10 .13
II JB/T12528—2015
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国工业电热设备标准化技术委员会（SAC/TC121）归口。 本标准起草单位：天龙科技炉业（无锡）有限公司、西安电炉研究所有限公司、中冶电炉工程技术
中心、国家电炉质量监督检验中心、陕西省电炉工程技术研究中心。
本标准主要起草人：毛润辉、葛华山、湛宪宪、袁芳兰、张永武、朱琳、薛元强、浦晓东、吴靖本标准为首次发布。
IEI JB/T12528--2015
大型可控气高温井式渗碳炉机组
1范围
本标准规定了对大型可控气氛高温井式渗碳炉机组的术语和定义、炉型分类和主要技术参数、技术要求，机组配套设施要求，可靠性要求，安全卫生和环境保护，试验方法，检验规则和技术分级、标志包装、运输和贮存、订购和供货。
本标准适用于电加热大型可控气氛高温井式渗碳炉机组的设计，制造、检验和验收
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB5959.4电热装置的安全第4部分：对电阻加热装置的特殊要求 GB/T10066.1一2004电热设备的试验方法第1部分：通用部分 GB/T10066.4一2004电热设备的试验方法第4部分：间接电阻炉 GB/T10067.1一2005电热装置基本技术条件第1部分：通用部分 GB/T10067.4一2005电热装置基本技术条件第4部分：间接电阻炉 GB/T13324—2006热处理设备术语 GB15735金属热处理生产过程安全、卫生要求 GB/T17358热处理生产电耗计算和测定方法 JB/T9691一1999电热设备产品型号编制方法 JB/T10312钢箔测定碳势法
3术语和定义
GB/T13324—2006、GB/T10066.4—2004界定的以及下列术语和定义适用于本文件。
3.1
大型可控气氛高温井式渗碳炉机组large pit-type controlled atmosphere high temperature carburizing furnace unit
工作区尺寸直径和深度均大于或等于1000mm（或容积相当）、最高工作温度高于950℃的可控气氛井式渗碳炉，称为大型可控气氛高温井式渗碳炉（以下简称大型井式渗碳炉）。由大型井式渗碳炉、 缓冷罐、淬火槽、清洗机、回火炉等设备组成的渗碳炉机组，称为大型可控气氛高温井式渗碳炉机组（以下简称井式渗碳炉机组）。 3.2
工作区尺寸workingzonesize 大型井式渗碳炉设计时规定的，并在图样上标明的允许放置工件的炉内空间尺寸。工作区尺寸必须
在有效加热区范围内。
除供需双方另有协议外，其工作区尺（直径DX深度H）应符合以下规定：最小规格：1000mm×1000mm；
1 JB/T12528—2015
其余规格：直径按100mm递增到2000mm，然后按500mm递增；深度按200mm递增到2000mm，然后按500mm递增。 3.3
空炉损失比ratio of no-loadpowerlosstoratedpower R 电阻炉空炉损失P。与额定功率P的百分比。
4 炉型分类和主要技术参数
4.1品种和规格 4.1.1大型井式渗碳炉按结构、气氛和最高工作温度分为多个品种，见表1。
表1大型井式渗碳炉品种分类结构
单位为摄氏度
气氛控制气氛
品种代号 RQD10 RQD11
最高工作温度
1 000 1100
有炉罐或无炉罐
在企业产品标准中允许采用其他最高工作温度值。这时，品种代号中的数字（最高工作温度除以 100，去小数）应相应改变。 4.1.2各个品种的大型井式渗碳炉按工作区尺寸分为多个规格。工作区尺寸应在其产品说明书所附图样上标明。 4.2型号
大型井式渗碳炉的型号应按JB/T9691一1999的规定编制，其中的技术级别代号按JB/T9691—1999 中5.6的规定确定。 4.3主要参数 4.3.1在企业产品标准中对各个型号井式渗碳炉机组的主要设备应分别列出以下各项。 4.3.2大型井式渗碳炉主要参数：
a）额定功率（kW）： b）最高工作温度（℃） c）工作区尺寸（直径×深度）（mm）： d）最大装炉量（kg）： e）炉温控制精度（℃）； f）炉温均匀度（℃）； g）碳势控制精度（%c)； h）碳势均匀度（%C）： i）空炉损失（kW)： j）表面温升（℃)： k）适用气氛和气体耗量（m/h或L/h）； 1）炉体重量（kg）； m）炉体外形尺寸（mm）。
4.3.3井式缓冷罐主要参数：
a）额定功率（kW)：
2
