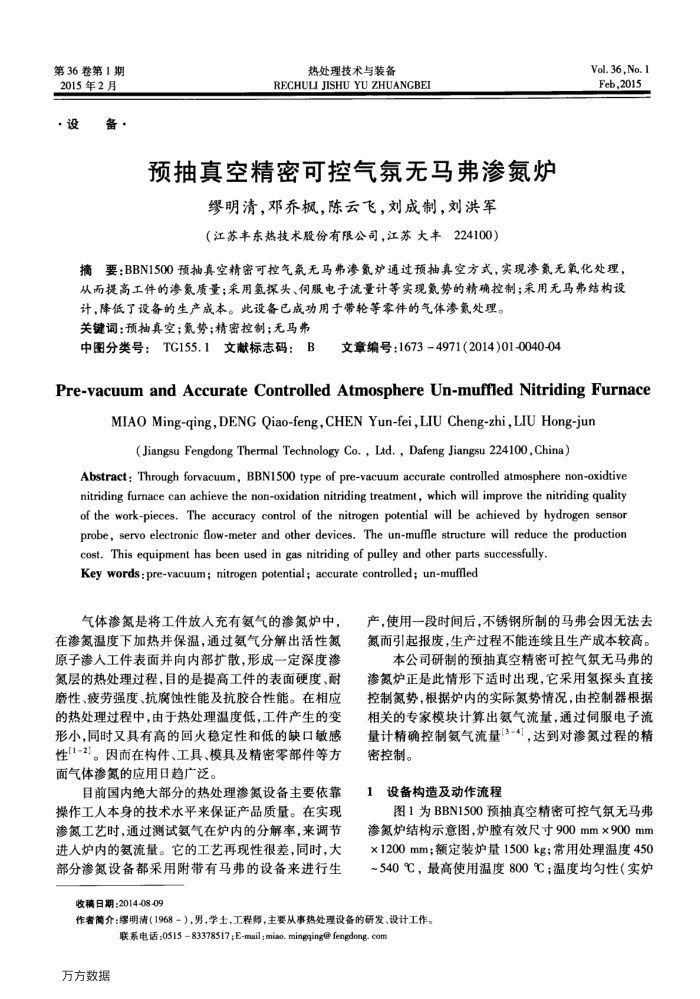

预抽真空精密可控气氛无马弗渗氮炉
缪明清，邓乔枫，陈云飞，刘成制，刘洪军（江苏丰东热技术股份有限公司，江苏大丰224100）
Vol.36,No.1 Feb,2015
摘要：BBN1500预抽真空精密可控气氛无马弗渗氮炉通过预抽真空方式，实现渗氮无氧化处理，从而提高工件的渗氮质量；采用氢探头、伺服电子流量计等实现氮势的精确控制；采用无马弗结构设
计，降低了设备的生产成本。此设备已成功用于带轮等零件的气体渗氮处理。关键词：预抽真空；氮势：精密控制；无马弗
中图分类号：TG155.1文献标志码：B
文章编号：1673-4971(2014)01-0040-04
Pre-vacuum and Accurate Controlled Atmosphere Un-muffled Nitriding Furnace
MIAO Ming-qing,DENG Qiao-feng,CHEN Yun-fei,LIU Cheng-zhi,LIU Hong-jun
(Jiangsu Fengdong Thermal Technology Co.,Ltd.,Dafeng Jiangsu 224100,China
Abstract: Through forvacuum, BBN1500 type of pre-vacuum accurate controlled atmosphere non-oxidtive nitriding furmace can achieve the non-oxidation nitriding treatment, which will improve the nitriding quality of the work-pieces. The accuracy control of the nitrogen potential will be achieved by hydrogen sensor probe, servo electronic flow-meter and other devices. The un-muffle structure will reduce the production
cost. This equipment has been used in gas nitriding of pulley and other parts successfully. Key words:pre-vacuum; nitrogen potential; accurate controlled; un-mufled
气体渗氮是将工件放人充有氨气的渗氮炉中，在渗氮温度下加热并保温，通过氨气分解出活性氮原子渗人工件表面并向内部扩散，形成一定深度渗氮层的热处理过程，目的是提高工件的表面硬度、耐磨性、疲劳强度、抗腐蚀性能及抗胶合性能。在相应的热处理过程中，由于热处理温度低，工件产生的变形小，同时又具有高的回火稳定性和低的缺口敏感性[1-2]。因而在构件、工具、模具及精密零部件等方面气体渗氮的应用日趋广泛，
目前国内绝大部分的热处理渗氮设备主要依靠操作工人本身的技术水平来保证产品质量。在实现渗氮工艺时，通过测试氨气在炉内的分解率，来调节进人炉内的氨流量。它的工艺再现性很差，同时，大部分渗氮设备都采用附带有马弗的设备来进行生
收稿日期：2014-08-09
产，使用一段时间后，不锈钢所制的马弗会因无法去氮而引起报废，生产过程不能连续且生产成本较高。
本公司研制的预抽真空精密可控气氛无马弗的渗氮炉正是此情形下适时出现，它采用氢探头直接控制氮势，根据炉内的实际氮势情况，由控制器根据相关的专家模块计算出氨气流量，通过伺服电子流量计精确控制氨气流量[3-4]，达到对渗氮过程的精密控制。
设备构造及动作流程 1
图1为BBN1500预抽真空精密可控气氛无马弗渗氮炉结构示意图，炉膛有效尺寸900mm×900mm x1200mm；额定装炉量1500kg；常用处理温度450 ~540℃，最高使用温度800℃；温度均匀性（实炉
作者简介：缓明清（1968－），男，学士，工程师，主要从事热处理设备的研发、设计工作。
联系电话:0515 83378517;E-mail;miao. mingqing@ fengdong. com
