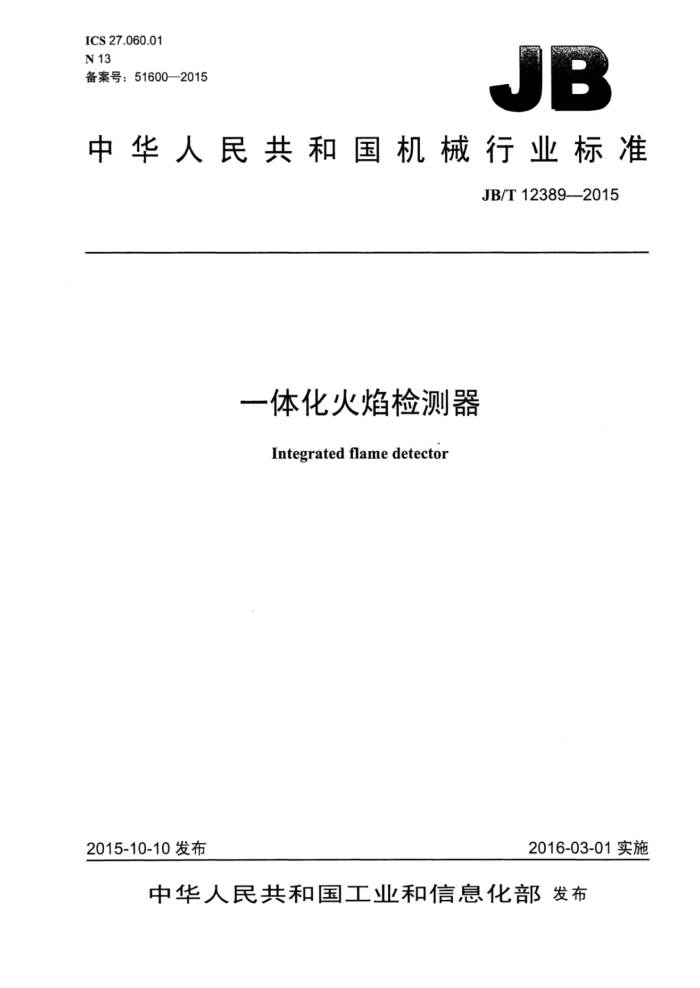

ICS27.060.01 N13 备案号：51600—2015
JB
中华人民共和国机械行业标准
JB/T12389—2015
一体化火焰检测器
Integrated flame detector
2015-10-10发布
2016-03-01实施
中华人民共和国工业和信息化部发布 JB/T12389—2015
目 次
前言
范围. 2 规范性引用文件， 3 术语和定义. 4产品分类和基本参数..
4.1产品型号命名... 4.2正常工作条件 4.．防爆要求. 4.4 其他技术参数. 5技术要求 5.1 自检功能 5.2 火焰门槛值设定功能 5.3 火焰强度显示 5.4 有火延时时间设置 5.5 熄火响应时间设置 5.6 模拟量输出， 5.7 遮挡功能 5.8 通信接口 5.9 绝缘电阻. 5.10 绝缘强度.. 5.11 抗干扰性能
二
二
5.12 IP防护等级 5.13 振动. 5.14 冲击. 5.15 碰撞性能 5.16跌落性能... 5.17 外观要求. 6试验方法 6.1 试验参比条件 6.2 试验仪器和设备. 6.3 试验方法. ·检验规 7.1出厂检验.
7.2型式检验. 8标志、包装、运输和贮存 8.1 标志 8.2 包装. 8.3 运输， 8.4 贮存..
表1 试验仪器和设备
二 JB/T12389—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国工业过程测量控制和自动化标准化技术委员会（SAC/TC124）归口。 本标准起草单位：北京远东仪表有限公司、机械工业仪器仪表综合技术经济研究所、西南电力设计
院、希格茨曼（天津）电子仪表有限公司。
本标准主要起草人：谭玉柱、张桂玲、薛薇、张晋宾、白、王春喜、李思远、耿福臣。 本标准为首次发布。
II JB/T12389—2015
一体化火焰检测器
1范围
本标准规定了一体化火焰检测器（以下简称一体化火检）的术语和定义，产品分类和基本参数，技
术要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于监测燃烧器火焰状况的一体化辐射能传感类（包括红外，紫外，可见光）火焰检测器。 本标准不适用于视频类一体化火焰检测器。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用支件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1912008包装储运图示标志 GB/T2423.1一2008电工电子产品环境试验第2部分：试验方法试验A：低温 GB/T2423.2一2008电工电子产品环境试验第2部分：试验方法试验B：高温 GB/T2423.3一2006电工电子产品环境试验第2部分：试验方法试验Cab：恒定湿热试验 GB/T2423.5—1995 电工电子产品环境试验第2部分：试验方法试验Ea和导则：冲击 GB/T2423.10一2008电工电子产品环境试验第2部分：试验方法试验Fc：振动（正弦） GB3836.12010 爆炸性环境第1部分：设备通用要求 GB3836.2—2010 爆炸性环境第2部分：由隔爆外壳“d”保护的设备 GB4208—2008 外壳防护等级（IP代码） GB/T9969—2008工业产品使用说明书总则
GB/T13306—2011标牌 GB/T133842008 机电产品包装通用技术条件 GB/T13426—1992 数学通信设备的可靠性要求和试验方法 GB/T13543—1992 数字通信设备环境试验方法 GB/T15479—1995 工业自动化仪表绝缘电阻、绝缘强度技术要求和试验方法 GB/T17214.1—1998 工业过程测量和控制装置工作条件第1部分：气候条件 GB/T17626.2—2006 5电磁兼容试验和测量技术静电放电抗扰度试验 GB/T17626.3-—2006 电磁兼容 试验和测量技术射频电磁场辐射抗扰度试验 GB/T17626.4—2008 电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验 GB/T17626.6—2008 电磁兼容试验和测量技术射频场感应的传导骚扰抗扰度 GB/T25480一2010仪器仪表运输、贮存基本环境条件及试验方法 JB/T9329一1999仪器仪表运输、运输贮存基本环境条件及试验方法 ANSITIA/EIA-232-F数据终端设备和数据电路间的接口一采用串行二进制数据交换的终端设备 (Interface Between Data Terminal Equipment and Data CircuitTerminating Equipment Employing Serial Binary Data Interchange )
ANSITIA/EIA-422-B平衡电压数字接口电路的电气特性（ElectricalCharacteristicsofBalanced Voltage Digital Interface Circuits)
1 JB/T12389—2015
ANSITIA/EIA-485-A用于平衡数字多点系统的收发器的电气特性（ElectricalCharacteristicsof Generators and Receivers for Use in Balanced Digital Multipoint Systems)
ANSITIA/EIA-644-A低压差分信号（LVDS）接口电路的电气特性［ElectricalCharacteristicsofLow VoltageDifferential Signaling（LVDS)Interface Circuits]
3术语和定义
下列术语和定义适用于本文件。
3.1
燃烧器burner 以保持燃料着火与燃烧所需的浓度、速度、端流方式，将燃料和空气送入燃烧室的装置。
3.2
一体化integration 将火焰检测器从传感器到信号接口在内的全部电子设备集成在火焰检测器的外壳内。
3.3
红外信号infrared signal 火焰所发出的处于红外波谱范围内的辐射能信号，如煤或油燃烧时放射的火焰信号。
3.4
紫外信号ultraviolet signal 火焰所发出的处于紫外波谱范围内的辐射能信号，如天然气或轻汕燃烧时放射的火焰信号。
3.5
可见光信号visiblelight signal 火焰所发出的处于可见光波谱范围内的辐射能信号，如贫煤或混合燃料燃烧时放射的火焰信号。
3.6
火焰强度 flame intensity 燃烧器火焰的光能亮度的数值大小，对应一体化火检的检测、处理、放大后的信号值。
3.7
火焰门槛值flamethreshold 一体化火检设定的判定有火的最小值（即有火门槛值）或无火的最大值（即无火门槛值）。
4产品分类和基本参数
4.1产品型号命名
口-口-口 1口
防爆：无表示非防爆型：Ex表示防爆型通信：0表示无；1表示有本体显示单元：0表示无；1表示有传感器类型：IR表示红外；UV表示紫外：VL表示可见光产品型号：IFD表示一体化火检
4.2正常工作条件
正常工作条件应满足如下要求：
2 JB/T12389—2015
a）工作温度：-33℃～+70℃（低温符合GB/T17214.11998中D1的规定）； b）相对湿度：0%～95%，非凝结： c）大气压力：86kPa~106kPa d）冷却及清扫风：采用清洁、干燥，冷却的空气，最小风量为113L/min，风压略大于一体化火检
检测点处环境压力即可。
4.3防爆要求
一体化火检的防爆应符合如下要求： a）一体化火检的防爆性能应符合GB3836.1一2010和GB3836.2一2010的规定，且经过国家认可
的防爆检验单位的检验，取得防爆合格证； b）当一体化火检的外形或机械结构进行局部更改且涉及防爆性能时，须送原防爆检验单位重新审
查或履行必要的备案： C）制造商应保证按照本标准和防爆检验单位审查批准的图样生产一体化火检产品。
4.4其他技术参数
其他技术参数应满足如下要求： a）响应波长：850nm~1700nm（IR），180nm~390nm（UV），390nm~750nm（VL）。 b）响应时间：500ms~6s（可调）。 c）工作电压：DC243.6V。 d）工作电流：≤DC200mA。 e)功耗：≤5W。 f）电气连接导线：多芯电缆。 g）继电器输出：火焰继电器，无源干触点：报警继电器，无源干触点。
触点容量：≥1A，AC250V（阻性负载）；≥1A，≥DC24V（阻性负载）。 h）模拟量输出：DC（4～20）mA土0.25mA（电隔离），最大连接负载：750Q i）通信接口：RS485（可选）。
5技术要求
5.1自检功能
在规定的工作条件下并且火焰输入信号有效时，若自检发现一体化火检发生故障则自动给出报警信
号。 5.2火焰门槛值设定功能
在规定的工作条件下，可以调整一体化火检的有火门槛值、无火门槛值。 5.3火焰强度显示
在规定的工作条件下并且火焰输入信号有效时，一体化火检可以实时显示检测到的火焰输入信号的强度。 5.4有火延时时间设置
在规定的工作条件下并且火焰输入信号有效时，一体化火检从无火到有火焰信号输出并且火焰继电器激励这一过程的时间，即为有火延时时间。该时间可以进行设置。
3 JB/T12389—2015
5.5熄火响应时间设置
在规定的工作条件下一体化火检通电处于工作状态，当火焰信号消失时一体化火检的火焰指示灯和火焰继电器状态均在一段延时时间内保持不变，该段延时时间即为熄火响应时间。该时间可以进行设置。 5.6模拟量输出
模拟量输出应符合如下条件： a）当火焰输入信号强度<无火门槛值时，输出为DC4mA土0.25mA b）当火焰输入信号强度>有火门槛值时，输出为DC（4～20）mA土0.25mA。
5.7遮挡功能
当一体化火检的火焰输入信号被遮蔽时，一体化火检的模拟量输出为DC4mA土0.25mA。 5.8通信接口
一体化火检的通信接口的电气性能应符合ANSITIA/EIA-232-F或ANSITIA/EIA-422-B或ANSI TIA/ELA-485-A或ANSITIA/ELA-644-A的要求。 5.9绝缘电阻
一体化火检的各个输出端与一体化火检外壳之间的绝缘电阻应≥20MQ。 5.10绝缘强度
一体化火检的各个输出端对一体化火检外壳之间的绝缘强度，应能承受AC750V（50Hz）的电压 1min而无击穿或飞弧现象。 5.11抗干扰性能 5.11.1静电放电抗扰度
满足GB/T17626.2一2006规定的接触放电试验严酷等级为3级、空气放电试验严酷等级为3级的静电放电抗扰度的要求。 5.11.2射频电磁场辐射抗扰度
满足GB/T17626.3一2006规定的频率范围为80MHz～1000MHz、试验严酷等级为3级的射频电磁场辐射抗扰度的要求。 5.11.3电快速瞬变脉冲群抗扰度
满足GB/T17626.4一2008规定的对一体化火检的电源进行试验严酷等级为3级的电快速瞬变脉冲群抗扰度的要求。 5.11.4射频场感应的传导骚扰抗扰度
满足GB/T17626.6—2008规定的频率范围为150kHz～80MHz、试验严酷等级为3级的射频场感应的传导骚扰抗扰度的要求。 5.12IP防护等级
应符合GB4208-2008中P65的要求。
4 JB/T12389—2015
5.13 振动
应符合GB/T2423.10一2008中规定的振动试验。试验后，一体化火检机械结构无损坏、松动，电气性能满足本标准5.1～5.11规定的技术要求。 5.14冲击
应符合GB/T2423.5一1995中规定的冲击试验。试验后，电气性能满足本标准5.1～5.11规定的技术要求。 5.15 碰撞性能
应符合JB/T9329—1999中规定的碰撞试验的规定。 5.16 跌落性能
应符合JB/T9329—1999中规定的跌落试验的规定。 5.17外观要求
一体化火检的外表面及铭牌等应光洁、完好、无伤痕、无污迹，表面贴膜无脱落、无划伤，面板及铭牌的字迹清晰，装配紧固牢靠、无松动。
试验方法
6
6.1 试验参比条件
试验参比条件应符合如下要求： a）环境温度：15℃～35℃： b）环境相对湿度：45%～75%： c）大气压力：86kPa~106kPa
6.2 2试验仪器和设备
试验仪器和设备应符合表1的规定。
表1试验仪器和设备
名称直流稳压电源光源气压试验箱气候环境试验箱振动试验设备冲击试验设备雨淋试验设备砂尘试验箱设备绝缘电阻测试仪耐电压测试仪
数量 I 1 I 1 1 1 1 1 1
序号 1 2 3 4 5 6 7 8 9 10
规格及准确度
(0~2)A(0~30)V 根据所用传感器类型选择光源类型，光源强度由传感器特性及检测距离确定符合GB/T13543-—1992的规定符合GB/T2423.3—2006的规定符合GB/T2423.10—2008的规定符合GB/T2423.5—1995的规定符合GB4208—2008的规定符合GB4208-2008的规定符合GB/T15479—1995的规定符合GB/T15479-1995的规定
5
