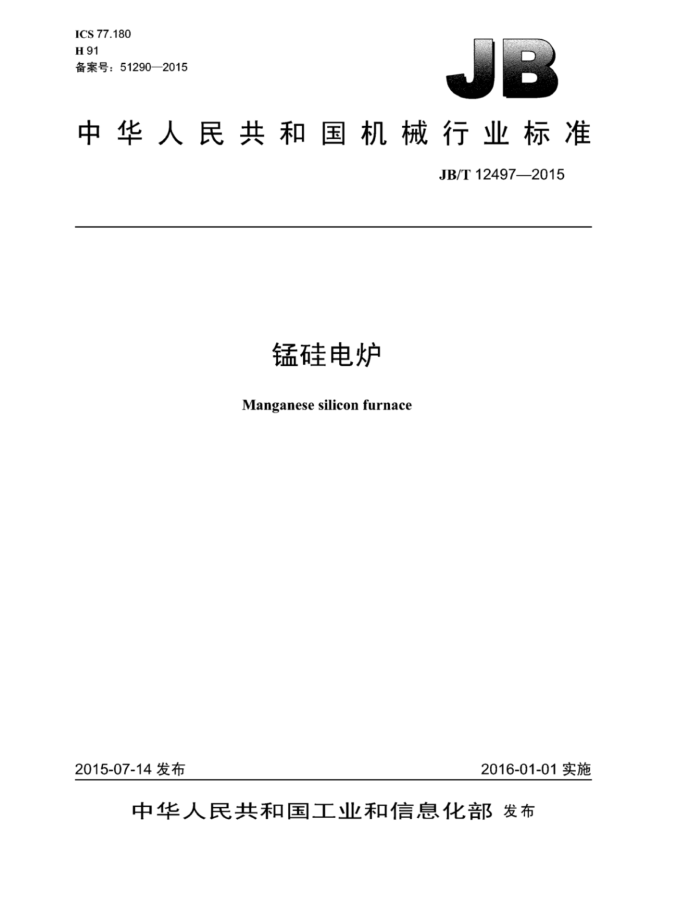

ICS 77.180 H91 备案号：51290—2015
中华人民共和国机械行业标准
JB/T12497—2015
锰硅电炉 Manganese silicon furnace
2015-07-14发布
2016-01-01实施
中华人民共和国工业和信息化部发布 JB/T12497—2015
目 次
前言
I
范围规范性引用文件.. 型式与基本参数. 3..．型式.. 3.2 基本参数. 3.3 型号与标记示例 4技术要求 4.1 工作条件. 4.2 一般要求.. 4.3 安全及防护， 4.4 主要零部件 4.5 装配要求.. 4.6 液压系统 4.7 气动系统... 4.8 电气设备.. 4.9 涂装. 5试验方法 5.1 耐压性能试验 5.2 出厂试验.
1 2 3
C
10
11 12 12 .12 12 13 16 16 16
5.3 现场试验 6检验规则. 6.1 出厂检验 6.2 现场验收 7标志、包装、运输和贮存 7.1 标志.. 7.2 包装... 7.3 运输 7.4 贮存，附录A（资料性附录） 原材料成分和粒度 A.1 锰矿的成分和粒度 A.2 焦炭的成分和粒度 A.3 硅石的成分和粒度.. A.4 白云石的成分和粒度附录B（资料性附录） 原料消耗等指标参考文献，
1.7 17 17
***17
17
18 18 18 8 1.8 19 20
图1 锰硅电炉外形图 JB/T12497—2015
表1 锰硅电炉年产量.. 表2 锰硅电炉基本参数. 表3 注入公共连接点的谐波电流允许值，表4 铸造（锻造）纯铜的化学成分和性能要求表5 固定管夹间距. 表6 主要位置的绝缘检测要求表7 锰硅电炉冷态空载试验项目和试验方法，表A.1 锰矿的成分和粒度表A.2 焦炭的成分和粒度表A.3 硅石的成分和粒度表A.4 白云石的成分和粒度表B.1 原料消耗等指标
中
11 14 15 ...18 18 18
B00000000
18 19
II JB/T12497—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国冶金设备标准化技术委员会（SAC/TC409）归口。 本标准起草单位：大连华锐重工集团股份有限公司。 本标准主要起草人：张彦萍、张恺进、徐红、高抑平、刘雪林。 本标准为首次发布。
III JB/T12497—2015
锰硅电炉
1范围
本标准规定了锰硅电炉的型式、基本参数、技术要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于锰硅电炉。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB/T700 碳素结构钢 GB 713 锅炉和压力容器用钢板 GB/T985.1 气焊、焊条电弧焊、气体保护焊和高能束焊的推荐坡口 GB/T 985.2 埋弧焊的推荐坡口 GB/T1591 低合金高强度结构钢 GB/T2529 导电用铜板和条 GB2893 安全色 GB 2894 安全标志及其使用导则 GB/T3280 不锈钢冷轧钢板和钢带 GB/T4008 锰硅合金 GB4053.1 固定式钢梯及平台安全要求第1部分：钢直梯 GB 4053.2 固定式钢梯及平台安全要求第2部分：钢斜梯 GB4053.3 固定式钢梯及平台安全要求 第3部分：工业防护栏杆及钢平台 GB4208 外壳防护等级（IP码） GB5083 生产设备安全卫生设计总则 GB/T5117 非合金钢及细晶粒钢焊条 GB/T5118 热强钢焊条 GB/T5293 埋弧焊用碳钢焊丝和焊剂 GB/T7932 气动系统通用技术条件 GB/T 8110 气体保护电弧焊用碳钢、低合金钢焊丝 GB/T8923（所有部分）涂覆涂料前钢材表面处理 表面清洁度的自视平定 GB9078 工业炉窑大气污染物排放标准 GB/T10066.11 电热装置的试验方法第11部分：埋弧炉 GB/T10595 带式输送机 GB/T12470 埋弧焊用低合金钢焊丝和焊剂 GB/T14549 电能质量 公用电网谐波
1 JB/T12497—2015
GB/T19850 导电用无缝铜管 GB/T50087 工业企业噪声控制设计规范 JB/T 5000.1 重型机械通用技术条件第1部分：产品检验 JB/T5000.2—20071 重型机械通用技术条件第2部分：火焰切割件 JB/T5000.3—2007 重型机械通用技术条件第3部分：焊接件 JB/T5000.4 重型机械通用技术条件第4部分：铸铁件 JB/T5000.5 重型机械通用技术条件 第5部分：有色金属铸件 JB/T5000.6 重型机械通用技术条件 第6部分：铸钢件 JB/T5000.8- -2007 重型机械通用技术条件第8部分：锻件 JB/T5000.9 重型机械通用技术条件 第9部分：切削加工件 JB/T5000.10 重型机械通用技术条件 第10部分：装配 JB/T 5000.11 重型机械通用技术条件 第11部分：配管 JB/T5000.12 重型机械通用技术条件 第12部分：涂装 JB/T 5000.13 重型机械通用技术条件 第13部分：包装 JB/T5000.14 重型机械通用技术条件 第14部分：铸钢件无损探伤 JB/T6996 重型机械液压系统通用技术条件 JB/T106072006 液压系统工作介质使用规范 NB/T47013.2—2015 承压设备无损检测 第2部分：射线检测 NB/T47013.3—2015 承压设备无损检测 第3部分：超声检测 NB/T47013.42015 承压设备无损检测 第4部分：磁粉检测 YS/T662 2铜及铜合金挤制管
3型式与基本参数
3.1型式 3.1.1炉型
锰硅电炉炉型为密闭式和半密闭式。冶炼二次供电方式有交流和直流之分。炉体形式有圆形和矩形之分：圆形通常为三根自焙电极、120”分布：矩形通常为六根自焙电极或更多，排列方式有一字排开式，也有排成两列式。 3.1.2设备外形
锰硅合金电炉外形如图1所示。 3.2基本参数 3.2.1 容量及年产量
锰硅电炉的容量及年产量见表1。
3.2.2性能参数
锰硅电炉基本参数见表2。
2 JB/T12497—2015
中口
冷力
中优降器
14
10.00
2.
说明：
一炉体；一炉盖；电极：
荒气烟道； 12- 净气烟道： 13- 炉底通风装置： 14 炉前排烟装置： 15- 开孔设备： 16- 加料机； 17 液压系统： 18 电控系统： 19 除尘系统。
11
2-
4 气路系统： 5 一加料系统：
一原料上料系统：一厂房排烟装置： -大电流母线：一冷却水系统： 10 -电炉变压器：
图1锰硅电炉外形图
3
