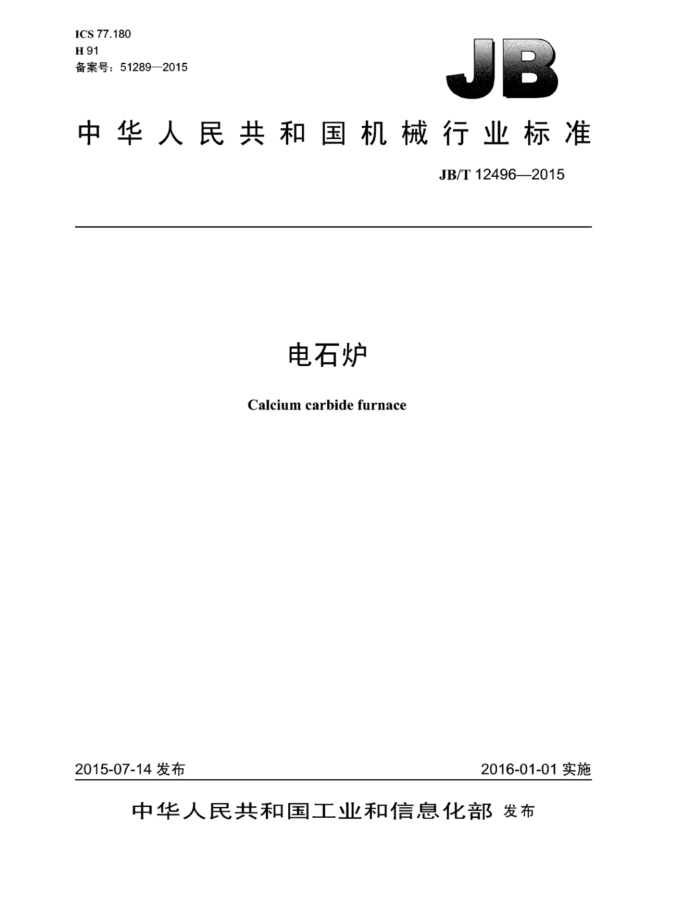

ICS 77.180 H91 备案号：51289—2015
中华人民共和国机械行业标准
JB/T12496—2015
电石炉 Calcium carbide furnace
2015-07-14发布
2016-01-01实施
中华人民共和国工业和信息化部发布 JB/T124962015
目 次
前言 1 范围
I
规范性引用文件. 型式与参数 3.1 型式 3.2 主要技术参数.. 3.3 型号与标记示例. 4技术要求 4.1 工作条件. 4.2 一般要求.. 4.3 安全及防护， 4.4 主要零部件 4.5 装配要求.. 4.6 液压系统 4.7 气动系统... 4.8 电气设备.. 4.9 涂装. 5试验方法
2
3
8
11 11 12 12 .12 12 12 15 15 .16 16 16 17 .. 17
5.1 耐压性能试验
5.2 出厂试验. 5.3 现场试验 6检验规则. 6.1 出厂检验 6.2 现场检验 7标志、包装、运输和贮存 7.1 标志.. 7.2 包装... 7.3 运输 7.4 贮存. 附录A（资料性附录） 原材料成分和粒度 A.1 石灰的成分和粒度 A.2 焦炭的成分和粒度 A.3 兰炭的成分和粒度.. A.4无烟煤的成分和粒度附录B（资料性附录） 原料消耗等指标参考文献图1 电石炉外形图.
17 18 18 18 18 18 19 20 JB/T12496—2015
表1电石炉的容量及年产量表2电石炉主要性能参数. 表3注入公共连接点的谐波电流允许值，表4铸造（锻造）纯铜的化学成分和性能要求，表5固定管夹间距. 表6 主要位置的绝缘检测要求表7电石炉冷态空载试验项目和试验方法表A.1石灰的成分和粒度表A.2 焦炭的成分和粒度. 表A.3 兰炭的成分和粒度表A.4 无烟煤的成分和粒度表B.1 原料消耗等指标
2
4
11 14 14 ...18 18
0010000000000000
18 18 19
II JB/T12496—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国冶金设备标准化技术委员会（SAC/TC409）归口。 本标准起草单位：大连华锐重工集团股份有限公司。 本标准主要起草人：刘雪林、张恺进、韩进城、曾令、刘溶冰。 本标准为首次发布。
III JB/T12496-2015
电石炉
1范围
本标准规定了电石炉的型式、参数、技术要求、试验方法、检验规则、标志、包装、运输和贮存。 本标准适用于电石炉。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191 包装储运图示标志 GB/T700 碳素结构钢 GB713锅炉和压力容器用钢板 GB/T 985.1 气焊，焊条电弧焊，气体保护焊和高能束焊的推荐坡口 GB/T985.2 埋弧焊的推荐坡口 GB/T1591 低合金高强度结构钢 GB/T2529 导电用铜板和条 GB2893 安全色 GB2894 安全标志及其使用导则 GB/T3280 不锈钢冷轧钢板和钢带 GB 4053.1 固定式钢梯及平台安全要求 第1部分：钢直梯 GB 4053.2 固定式钢梯及平台安全要求第2部分：钢斜梯 GB 4053.3 固定式钢梯及平台安全要求 第3部分：工业防护栏杆及钢平台 GB4208 外壳防护等级（IP码） GB 5083 生产设备安全卫生设计总则 GB/T5117 非合金钢及细晶粒钢焊条 GB/T5118 热强钢焊条 GB/T5293 埋弧焊用碳钢焊丝和焊剂 GB/T 7932 气动系统通用技术条件 GB/T8110 气体保护电弧焊用碳钢、低合金钢焊丝 GB/T8923（所有部分） 涂覆涂料前钢材表面处理 表面清洁度的目视平定 GB 9078 工业炉窑大气污染物排放标准 GB/T10595 带式输送机 GB10665 碳化钙（电石） GB/T12470 埋弧焊用低合金钢焊丝和焊剂 GB/T14549 电能质量公用电网谐波 GB/T17249.1 声学低噪声工作场所设计指南噪声控制规划 GB/T19850 导电用无缝铜管 GB/T50087 工业企业噪声控制设计规范 JB/T5000.1 重型机械通用技术条件第1部分：产品检验
1 JB/T12496-2015
JB/T5000.22007 重型机械通用技术条件第2部分：火焰切割件 JB/T5000.3—2007 重型机械通用技术条件第3部分：焊接件 JB/T5000.4 重型机械通用技术条件第4部分：铸铁件 JB/T 5000.5 重型机械通用技术条件第5部分：有色金属铸件 JB/T5000.6 重型机械通用技术条件第6部分：铸钢件 JB/T5000.8—2007 重型机械通用技术条件第8部分：锻件 JB/T5000.9 重型机械通用技术条件第9部分：切削加工件 JB/T5000.10 重型机械通用技术条件第10部分：装配 JB/T5000.11 重型机械通用技术条件 第11部分：配管 JB/T5000.12 重型机械通用技术条件 第12部分：涂装 JB/T5000.13 重型机械通用技术条件 第13部分：包装 JB/T5000.14 重型机械通用技术条件 第14部分：铸钢件无损探伤 JB/T6996 重型机械液压系统 通用技术条件 JB/T10607 液压系统工作介质使用规范 NB/T47013.22015 承压设备无损检测 第2部分：射线检测 NB/T47013.32015 承压设备无损检测 第3部分：超声检测 NB/T47013.4—2015 承压设备无损检测 第4部分：磁粉检测 YS/T662 铜及铜合金挤制管
3 型式与参数
3.1型式 3.1.1 炉型
电石炉炉型为全密闭式。冶炼二次供电方式有交流和直流之分。炉体形式有圆形和矩形之分：圆形通常为三根自焙电极、120°分布；矩形通常为六根自焙电极或更多，电极排列方式有一字排开式，也有排成两列式。 3.1.2 设备外形
电石炉外形如图1所示。 3.2 主要技术参数 3.2.1 容量及年产量
电石炉的容量及年产量见表1。
表1电石炉的容量及年产量
电石炉容量范围 MV-A (MW)
年产量t/a 45 000(57 000) 47 000 (60 000) 50 000 (65 000) 53 000 (68 000) 70000（85000)
25.5 27 30 33 40.5
2 JB/T12496—2015
表1电石炉的容量及年产量（续）
年产量t/a 75000（95000) 80 000 (100 000) 90 000 (120 000) 115 000 (150 000)
电石炉容量范围MV·A（MW）
48 54 63 81
注1：以MV·A标示的容量指电炉变压器容量，以MW标示的容量指电炉入炉功率，表中所列容量是目前常
用炉型容量，但不限于此。
注2：年产量按工作时间330天计算。年产量为参考值，括弧中的年产量为直流炉产量。 注3:t按单位电石（折标）计。 注4：原材料成分和粒度参见附录A 17
+h
来自配料站输送带
肃肃
18
电极壳
粉生 冷却器
沉降器
9
夜日
14 15
ndE
中
A
13
上
出炉设备厅
#0.000
炉底冷却风向
说明：
炉体： 2 炉盖： 3 电极系统： 4 气路系统： 5 原料上料系统：
6 -加料系统：
11- 荒气烟道： 12- 净气烟道： 13 炉底通风装置： 14 炉前排烟装置： 15- 开孔设备：
16 环形加料机： 17- 液压系统： 18- 电控系统： 19 除尘系统。
1-
厂房排烟装置： 8- 大电流母线：
7
冷却水系统： 10 电炉变压器：
9
图1 电石炉外形图
3
