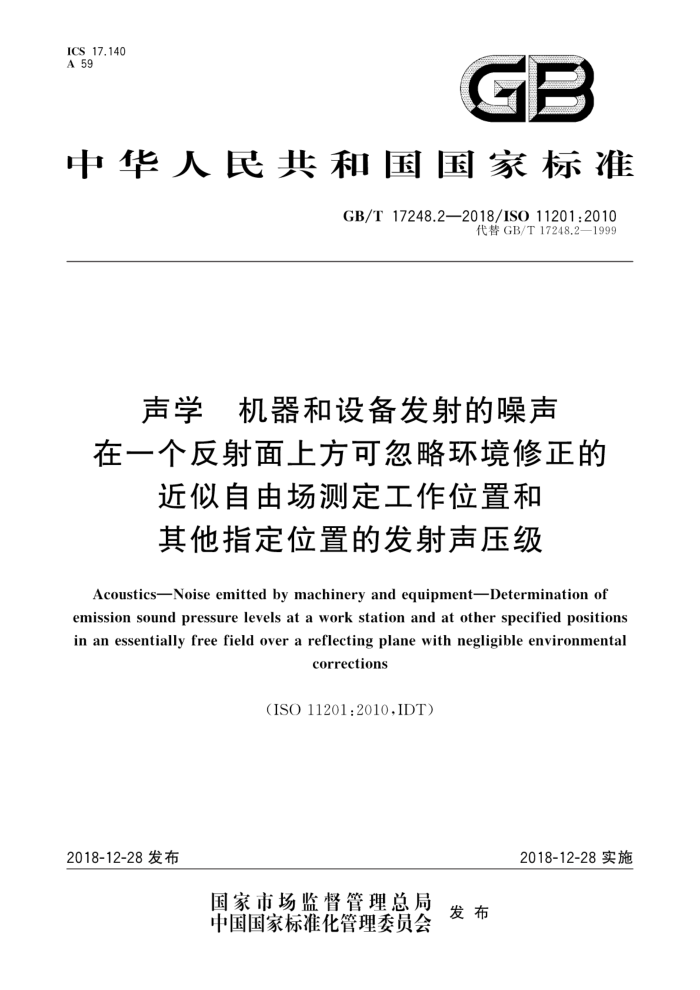

ICS 17.140 A 59
GB
中华人民共和国国家标准
GB/T17248.2—2018/ISO11201:2010
代替GB/T17248.2二1999
声学机器和设备发射的噪声在一个反射面上方可忽略环境修正的
近似自由场测定工作位置和其他指定位置的发射声压级
AcousticsNoise emitted by machinery and equipment-Determination of emission sound pressure levels at a work station and at other specified positions in an essentially free field over a reflecting plane with negligible environmental
corrections
(ISO11201:2010,IDT)
2018-12-28实施
2018-12-28发布
国家市场监督管理总局中国国家标准化管理委员会
发布 GB/T17248.2—2018/ISO11201:2010
目 次
前言引言范围
m
1
规范性引用文件 3 术语和定义 4 仪器
2
测试环境测量量测定量被测声源的安装和运行传声器位置· 10 测量 11 测量不确定度 12 记录内容 13 测试报告附录A（规范性附录） 准确度分级（1级或2级）附录B（规范性附录） 背景噪声频带测量判据附录C（资料性附录） 测量不确定度评定指南附录D（资料性附录） 方法原理· 附录E（资料性附录） 测试台面示例参考文献
5
6
2
8 9
11
12
3
16
17
18
19
21
26
27
28 GB/T17248.2—2018/ISO11201:2010
前言
GB/T17248《声学机器和设备发射的噪声》包括以下6个部分：
测定工作位置和其他指定位置发射声压级的基础标准使用导则（GB/T17248.1）；一在一个反射面上方可忽略环境修正的近似自由场测定工作位置和其他指定位置的发射声压级
(GB/T17248.2); 一采用近似环境修正测定工作位置和其他指定位置的发射声压级（GB/T17248.3）；一由声功率级确定工作位置和其他指定位置的发射声压级（GB/T17248.4）；一采用准确环境修正测定工作位置和其他指定位置的发射声压级（GB/T17248.5）；
声强法现场测定工作位置和其他指定位置发射声压级的工程法（GB/T17248.6）。 本部分为GB/T17248的第2部分本部分按照GB/T1.1一2009给出的规则起草。 本部分代替GB/T17248.2一1999《声学机器和设备发射的噪声工作位置和其他指定位置发射
声压级的测量 一个反射面上方近似自由场的工程法》。与GB/T17248.2一1999相比，主要技术变化如下：
增加了术语和定义（见第3章）；增加了不同准确度的测试方法（见第11章）；
一对测量不确定度的内容作了较大篇幅补充（见第11章和附录C，1999年版的第11章和附
录C)。 本部分使用翻译法等同采用ISO11201：2010《声学机器和设备发射的噪声在一个反射面上方
可忽略环境修正的近似自由场测定工作位置和其他指定位置的发射声压级》。
与本标准中规范性引用的国际文件有一致性对应关系的我国文件如下：
GB/T3241—2010 电声学 倍频程和分数倍频程滤波器（IEC61260：1995/Amd.1：2001， MOD); GB/T3767—2016 声学 声压法测定噪声源声功率级和声能量级反射面上方近似自由场的工程法（ISO3744：2010，IDT)； GB/T3768—2017声学 声压法测定噪声源声功率级和声能量级采用反射面上方包络测量面的简易法（ISO3746：2010，IDT）； GB/T6379（所有部分） 测量方法与结果的准确度（正确度与精密度）「ISO5725（所有部
-
分； GB/T6882—2016） 声学 声压法测定噪声源声功率级和声能量级消声室和半消声室精密法(ISO3745：2012,IDT)； GB/T19052—2003 声学 机器和设备发射的噪声 噪声测试规范起草和表述的准则 (ISO12001:1996,IDT)。
本部分做了以下编辑性修改：
表B.1中增加了注，建议对表中个别参数谨慎采用（见附录B的表B.1)。 本部分由中国科学院提出，本部分由全国声学标准化技术委员会（SAC/TC17)归口。 本部分起草单位：浙江大学、浙江科技学院、北京朗德科技有限公司、同济大学、中国科学院声学研
究所、长沙奥邦环保实业有限公司、深圳中雅机电实业有限公司、北京市劳动保护科学研究所、安徽职业
- GB/T17248.2—2018/IS011201:2010
技术学院、哈尔滨工程大学、上海市环境科学研究院
本部分主要起草人：翟国庆、李争光、毛东兴、俞悟周、查颖杰、程明昆、吕亚东、李晓东、刘丹晓、 莫建炎、方庆川、李孝宽、宋瑞祥、鲍俊瑶、张林、周裕德、祝文英、徐欣，
本部分所代替标准的历次版本发布情况为：
GB/T 17248.2—1999。
I GB/T17248.2—2018/ISO11201:2010
引言
GB/T17248（对应于ISO11200[15]～ISO11205[19]）是一个分部分的标准，该标准规定了测量机器和设备附近工作位置和其他指定位置的发射声压级的各种方法。对于如何选定测试机器设备发射声压级的具体方法，GB/T17248的第1部分给出了指导性原则。本部分是GB/T17248的第2部分，规定了在一个反射面上方近似自由场中，在机器或设备部件附近工作位置和其他指定位置测定发射声压级的一种方法。
本部分中规定的方法与GB/T17248（对应于ISO11200[15]～ISO11205[19]）其他部分的区别在于本部分不作环境修正。本部分规定了满足室内/户外1级准确度（精密级）及2级准确度（工程级）测量的环境要求。
在半消声室或者满足环境条件要求的户外通常可开展1级准确度的精密测量。按照后面定义的技术规范，在某些情况下，位于无反射物的户外较大平地区域的工厂环境可提供这样的条件。
本部分的上一版（等效采用ISO11201：1995）仅给出了2级准确度的结果。本部分给出的2级准确度方法和ISO11201：1995给出的基本一致，本部分还给出了更精确的1级准确度方法。本部分的使用者和参照本部分的噪声测试规范起草者宜明确标示使用的是一种方法（1级准确度或2级准确度)。
通常发射声压级小于或等于正常环境下运行的机器或设备所产生的声压级，这是因为发射声压级
排除了背景噪声的影响以及除了安置被测机器的地面反射之外其他反射噪声的影响。对于车间内机器运行时操作者位置处声压级的测定或计算，声功率级和声压级（以及与车间特性或反射有关的信息和来自其他声源或机器的噪声)都需要获取。关于车间内单独运行的一台机器附近声压级的计算方法见 ISO/TR11690-3201，一般两者相差1dB～5dB，极端情况下差别会更大。
= GB/T17248.2—2018/ISO11201:2010
声学机器和设备发射的噪声在一个反射面上方可忽略环境修正的
近似自由场测定工作位置和其他指定位置的发射声压级
1范围
1.1概述
GB/T17248的本部分规定了在一个反射面上方近似自由场中，机器或设备附近工作位置和其他指定位置发射声压级的测量方法（方法原理参见附录D)。工作位置是操作者所处的位置，它可以位于开阔空间、被测声源运行的车间内、与被测声源固定相连的操作室内或远离声源的封闭空间内。其他指定位置可以位于工作位置附近，或有人/无人看管的机器附近，这些位置有时被称为旁观者的位置。
发射声压级用A计权声级来测定，如果需要也可按照本部分测定频带声压级和C计权峰值发射声压级。
注1：ISO11200[15]对ISO11200[15]～ISO11205[19]的内容进行了总体概述本部分规定的测定方法可获得1级准确度（精密级）或2级准确度（工程级）的结果。仅对背景噪声
而不对声学环境进行修正。对于被测声源的安装和操作，以及工作位置和其他指定位置传声器放置位置的选择，都给出了具体说明。测量的目的之一在于：在规定的环境条件和标准的安装、运行条件下，对给定系列中不同机器设备机组的性能进行比较。
注2：所得数据也可用于如ISO4871"1所规定的发射值的标示和验证。 1.2噪声与噪声源的类型
本部分规定的方法适用于ISO12001中定义的所有类型的噪声，包括稳态声、非稳态声、起伏声、猝
发声等。
本部分指定的方法适用于所有类型和尺寸的噪声源。 注：本部分中的“机器”或“被测声源”指机器或设备部件。
1.3 测试环境
测试环境类型影响发射声压级测量的准确度。本部分要求测试环境为一个反射平面（室内或户外）上方的近似自由场。 1.4工作位置和其他指定位置
本部分适用于需测量发射声压级的工作位置和其他指定位置。可进行测量的位置包括： a） 被测声源附近的工作位置，许多工业机器和家用电器即属于这种情况； b)# 操作室内的工作位置，该操作室是被测机器的组成部分，许多载重车和推土机即属这种情况 c) 部分或全部封闭的空间内（或屏障后)的工作位置，该封闭空间属于制造商提供的机器设备整
体的一部分；
d) 被测声源部分或全部封闭的工作位置，一些大型工业机器中会遇到这种情况； e) 旁观者位置，占据该位置的人并不负责机器的操作，但可能暂时或一直在其附近；
1 GB/T17248.2—2018/ISO11201:2010
f）其他指定位置，不一定是工作位置或旁观者位置。 工作位置也可位于操作者移动的具体路径上（见9.4）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T3785.1一2010电声学声级计第1部分：规范（IEC61672-1：2002,IDT） GB/T15173—2010电声学声校准器（IEC60942：2003,IDT) ISO3744声学声压法测定噪声源声功率级反射面上方近似自由场的工程法（Acoustics一
Determination of sound power levels of noise sources using sound pressureEngineering method in an essentially free field over a reflecting plane)
ISO3745声学声压法测定噪声源声功率级消声室和半消声室精密级（Acoustics一Determi- nation of sound power levels of noise sources using sound pressurePrecision methods for anechoic and hemi-anechoic rooms)
ISO3746声学声压法测定噪声源声功率级反射面上方采用包络测试面的简易法 (AcousticsDetermination of sound power levels of noise sources using sound pressureSurvey method using an enveloping measurement surface over a reflecting plane)
ISO5725（所有部分）测量方法与结果的准确度（正确度与精密度）[Accuracy（truenessandpre- cision) of measurement methods and results
ISO12001声学机器和设备发射的噪声噪声测试规范起草和表述的准则（Acoustics一Noise emitted by machinery and equipmentRules for the drafting and presentation of a noise test code)
ISO/IECGuide98-3：2008测量的不确定度第3部分：测量中不确定度的表述指南 [Uncertainty of measurementPart 3:Guide to the expression of uncertainty in measurement(GUM: 1995)
IEC61260：1995电声学倍频程和分数倍频程滤波器[Electroacoustics—Octave-bandandfrac- tional-octave-band filters(amended byIEC 61260/Amd.1:2001))
3术语和定义
下列术语和定义适用于本文件。特定类型机器的详细定义见其噪声测试规程
3.1
发射emission 声源（例如被测机器）辐射的空气声。 注：噪声发射表征量可以列人产品铭牌和/或产品说明书，基本的噪声发射表征量是声源本身的声功率级和声源附
近工作位置和其他指定位置（若有的话)的发射声压级。
3.2
发射声压 emission soundpressure p 在一个反射平面上，当声源按规定工况和安装条件运行时，声源附近工作位置或其他指定位置的声
压。它不包括背景噪声以及为本测试方法所允许的反射面以外的其他声反射的影响。
注：发射声压用帕斯卡(Pa)表示。
