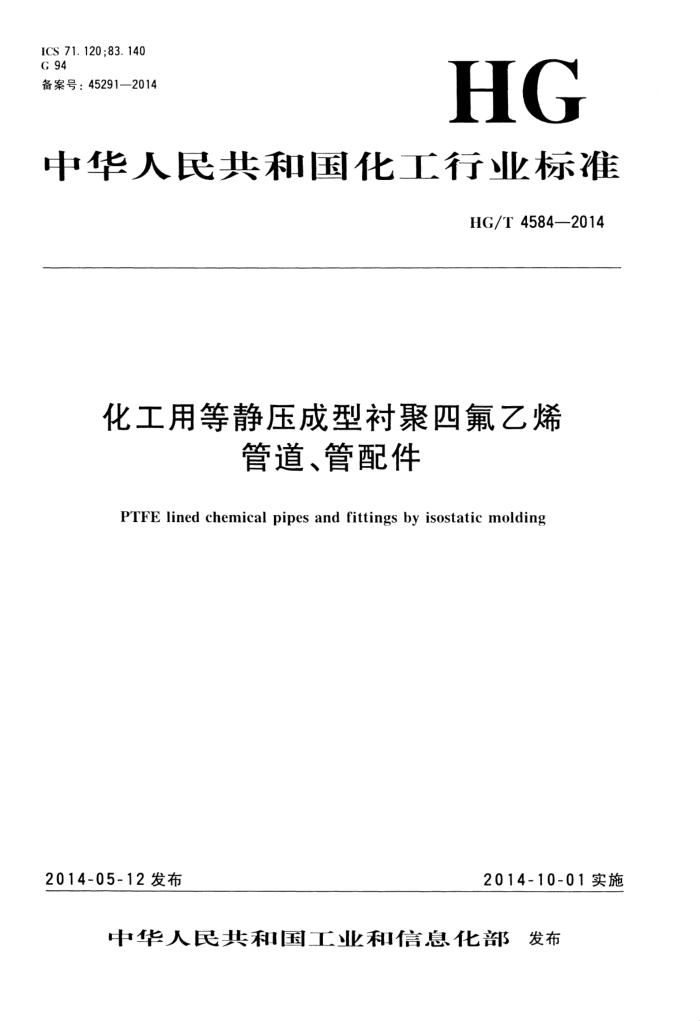

ICS 71. 120 ;83. 140 G 94 备案号：45291—2014
HG
中华人民共和国化工行业标准
HG/T4584—2014
化工用等静压成型衬聚四氟乙烯
管道、管配件
PTFE lined chemical pipes and fittings by isostatic molding
2014-05-12发布
2014-10-01实施
中华人民共和国工业和信息化部发布 HG/T 45842014
前言
本标准按照GB/T1.12009给出的规则起草。 本标准中国石油和化学工业联合会提出。 本标准山全国非金属化工设备标准化技术委员会（TC162)归门。 本标准起草单位：东阳市四达氟塑有限公司。 本标准主要起草人：顾秋林、顾国跃、董海英。
- HG/T4584—2014
化工用等静压成型衬聚四氟乙烯管道、管配件
1范围
本标准规定了化工用等静压成型衬聚四氟乙烯管道、管配件的术语和定义、符号和代号、尺寸和公差、产品标记、材料与工艺、技术要求、试验方法、检验规则以及标志、包装、运输和贮存、安全
本标准适用于化学工业用设计压力一0.1MPa～2.5MPa、设计温度一80℃～250℃的衬聚四氟乙烯管道、管配件。其中聚四氟乙烯管环和管件毛坏均通过等静压工艺并烧结成型，然后与金属外壳通过弛豫安装和翻边成型。 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仪注日期的版本适用于本文件。凡是不注山期的应用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T1033.1塑料非泡沫塑料密度的测定第1部分：没渍法、液体比重瓶法和滴定法 GB/T1040.2塑料拉伸性能的测定第2部分：模塑和挤塑塑料的试验条件 GB/T 8163 输送流体用无缝钢管 GB/T 8923 涂装前钢材表询锈蚀等级和除锈等级 GB/T 14976 流体输送川不锈钢无缝钢管 GB/T23711.1 氟塑料衬里压力容器电火花试验方法 GB/T 23711.6 氟塑料衬里压力容器压力试验方法 HG/T2902 模塑川聚四氟乙烯树脂 HG20202 脱脂工程施工及验收规范 TSGD2001 压力道元件制造许可规则
3术语和定义
下列术语和定义适用于本文件。
3. 1
等静压成型 isostaticmolding 将聚四氟乙烯树脂装人模具后，置于等静压机的高压舱内，并用水作为介质，通过高压增压器将高
压舱加压至规定压力，使模具中的聚四氟乙烯树脂得到与高压舱相同的工艺成型压力，从而形成的一种致密的四氟管坏的成型工艺。 3. 2
弛豫安装 relaxation 将外径略大于钢管内径的聚四氟乙烯管坏通过特殊模具拉伸并发生弹性变形，外径缩小，将其装人
钢管内，再通过加热使聚四氟乙烯管坏得到弛豫膨胀，从而紧贴钢管内壁，端部再进行翻边成型而形成衬里管道的安装方式。 3. 3
翻边 flanging 将聚四氟乙烯圆管通过加热、扩口及定型，形成规定尺寸的平整密封面的过程。
1 HG/T4584—2014
4符号和代号 4.1符号
DN 公制单位管件的公称尺寸，为非测量值。 NPS 英制单位管件的公称尺寸，为非测量值。
4.2代号 4.2.1 管道、管件的种类和代号见表1。 4.2.2管道、管件的公称直径代号见表2。
山于公制单位和英制单位不能精确等同，使用者应分别采用两种单位制。对于尺寸为公制单位的管道、管件，其公称尺寸用DN表示；对于尺寸为英制单位的管道、管件，其公称尺寸用NPS表示。两者之间的关系见表2。 4.2.3管道、管件的钢壳材质代号见表3。 4.2.4管道、管件的法兰标准代号见表4。 4.2.5管道、管件的法兰压力等级代号见表5。
表1管道、管件的种类和代号
炎别两端固定法兰
品种管道
代号 FP RP 90E 45E T(S) T(R) CR(S) CR(R) R(C) R(E) IT SP BL RF
端固定法兰，·端松餐法兰
90° 45° 等径异径等径异径同心偏心
弯头
三通
四通异径接头（大小头）仪表三通调节环法兰盖异径法兰
表2 管道、管件的公称直径代号
DN 25 32 40 50 65 80 100 125 150 200 250 300 350 NPS 1 1 1/4 1 1/2 2 2 1/2 3 4 5 6 80 10 12 14 代号 25 32 40 50 65 80 100 125 150 200 250 300 350
注:NPS S大于4时，DN=25X（NPS）。
2 HG/T4584—2014
表3 管道、管件的钢壳材质代号
钢壳材质代号注：采用其他材质，需订货时与供应方协商。
20 20
S30408 S30408
S31608 S31608
S31603 S31603
表4 管道、管件的法兰标准代号 HG/T 20592
法兰标准代号
ASME B16.5—-2009 ASMEB16.5—2009
JIS B2220-2004 JIS B2220—2004
HG/T 20592
注：采用其他法兰标准，需订货时与供应方协商。
表 5 5管道、管件的法兰压力等级代号 1. 0 MPa
法兰压力等级 0. 6 MPa
1. 6 MPa
10 K 10
2. 5 MPa
Class 150
代号注：采用其余压力等级，需订货时与亏供应方协商。
6
10
16
25
20
5 尺寸和公差
5.1标准尺寸 5.1.1 管道、管件的钢管尺寸见表6的规定。
单位为毫米
表6 管道、管件的钢管尺寸
公称直径
钢管外径
片 3 3. 5 3. 5
25 32 40 50 65 80 100 125 150 200 250 300 350
32 38 45 57 76 89 108 133 159 219 273 325 377
4. 5 4. 5 4. 5 4. 5 4. 5 6 6. 5 7. 5 9
5.1.2 2管道、管件的PTFE衬里壁厚见表7。该衬里接厚指衬里层的厚度，密封而的厚度可按表中数值的80%计算。 5.1.3管道、管件的法兰连接尺寸出采购方指定的法兰规定，其余安装尺寸应符合表8～表17的规定。其中：
3 HG/T4584—2014
表7管道、管件的PTFE衬里壁厚
单位为毫米
公称直径 25 32
PTFE衬里壁厚
3. 3 3. 81 3. 81 4.06 4. 06 4.06 4.06 6.99 6.99 7. 87 8. 13 10. 8 11. 5
40 50 65 80 100 125 150 200 250 300 350
表8 管道的标准尺寸
单位为毫米最大长度1
示意图
公称直径 25 32 40 50 65 80 100 125 150 200 250 300 350
最小长度1
FP
居色
100
L
4 000
RP
中中
150
注：L优先选用以100为进阶的长度尺寸。
管道的标准尺寸见表8； -90°弯头的标准尺寸见表9； 45°弯头的标准尺寸见表10；三通的标准尺寸见表11；四通的标准尺寸见表12；异径接头的标准尺寸见表13；
4 HG/T4584—2014
仪表三的标准寸见表14；法兰盖的标准尺寸见表15；调节环的标准尺寸见表16；异径法兰的标准尺寸见表17。
单位为毫米 A 89 95 102 114 127 140 165 190 203 229 279 305 356
表990°弯头的标准尺寸
示意图
公称直径 25
32 40 50 65 80 100 125 150 200 250 300 350
表10 45°弯头的标准尺寸
单位为毫米 A 44 51 57 64 76 76 102 114 127 140 165 190 190
示意图
公称直径
25 32 40 50 65 80 100 125 150 200 250 300 350 HG/T4584—2014
表11 1三通的标准尺寸
单位为毫米
示意图等径三通
公称直径（主管）
A 89 95 102 114 127 140 165 190 203 229 279 305 356
公称直径（支管）
25 32 40 50 65 80 100 125 150 200 250 300 350
20.25 20、25,32 20.25.32.40
25、32、40、50
32.40.50,65
40.50,65.80
50、65、80、100
屏径道
65、80.100、125
80、100、125、150
100,125,150.200
125、150、200、250 150、200、250、300 200、250,300,350
注：主管两端为对焊环松套法兰，支管法兰为固定法兰。
表12 四通的标准尺寸
单位为毫米公称直径（支管）
示意图等径四通 T：
A 89 95 102 114 127 140 165 190 203 229 279 305 356
公称直径（主管）
25 32 40 50 65 80 100 125 150 200 250 300 350
20,25 20、25、32 20、25、32、40 25,32,40,50 32,40,50,65 40,50,65.80 50、65、80、100 65、80、100、125 80、100、125、150 100、125、150、200 125.150.200.250 150、200、250、300 200、250、300、350
日 B
品
-
异径四通
MO
A
日
品
邮
注：主管两端为对焊环松套法兰，支管法兰为固定法兰。
