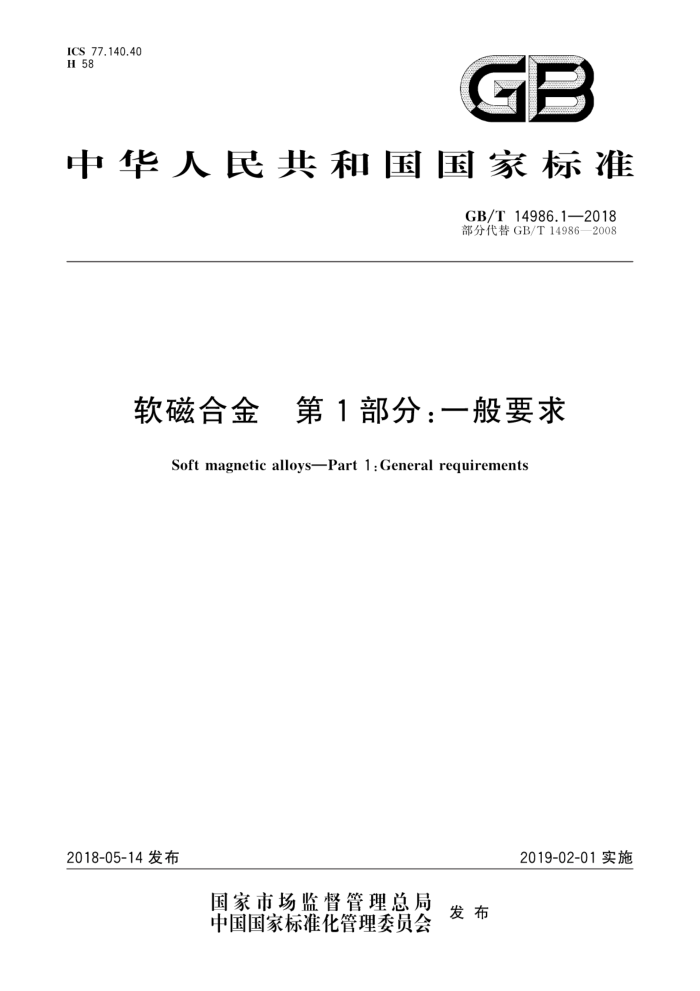

ICS 77.140.40 H 58
GB
中华人民共和国国家标准
GB/T14986.1—2018 部分代替GB/T14986—2008
软磁合金 第1部分：一般要求
Soft magnetic alloysPart 1:General requirements
2018-05-14发布
2019-02-01实施
国家市场监督管理总局中国国家标准化管理委员会
发布 GB/T14986.1—2018
前言
GB/T14986《软磁合金》分为五个部分：
第1部分：一般要求；第2部分：铁镍合金；
一第3部分：铁钻合金；一第4部分：铁铬合金；
第5部分：铁铝合金。 本部分为GB/T14986的第1部分。 本部分按照GB/T1.1一2009给出的规则编写。 本部分代替了GB/T14986一2008《高饱和、磁温度补偿、耐蚀、铁铝、恒磁导率软磁合金》中软磁合
一
金一般要求部分。
本部分与GB/T14986一2008相比，主要技术内容变化如下：
增加了冷轧板材、热轧圆盘条及一般要求（见第1章、6.2、6.4、6.6）；增加了“术语和定义”及软磁合金“分类”（见第3章、第4章）；
一扩大了冷轧带材厚度范围，并加严了厚度允许负偏差（见表1中A组），增加了一组正负偏差
（见表1中B组）（见6.1.1.1，2008年版的5.1.1）；扩大了冷轧带材宽度范围，并调整了不切边带材的宽度允许偏差（见表2），增加了切边带材宽度允许正偏差（见表3中B组）（见6.1.1.2，2008年版的5.1.1)；加严了冷轧带材长度规定（见6.1.1.3，2008年版的5.1.1）；扩大了冷拉丝材直径范围，加严了直径允许偏差，增加了直条定尺或倍尺丝材的长度允许偏差规定（见6.3，2008年版的5.3）；补充了冷轧（拔）管材尺寸、外形及允许偏差的规定（见6.4，2008年版的5.4)；扩大了热轧扁材尺寸范围，并规定了允许偏差（见6.7，2008年版的5.5.1）；扩大了热锻棒材直径范围，加严了直径允许偏差，增加了长度及允许偏差的规定（见6.8，2008年版的5.5）；补充了车光或磨光棒材尺寸、外形及允许偏差的规定（见6.9，2008年版的6.3）；一增加了合金的牌号与适用的产品标准对照（见表A.1，见2008年版的表10）；增加了多种冶炼方法（见7.2，2008年版的6.2）；补充了冷轧（拨）管材的表面质量规定，加严了冷轧带材表面质量规定（见7.5，2008年版的7.4 和7.1); 修改了试验方法和检验规则（见第8章和第9章，2008年版的第8章和第9章）；增加了“软磁合金牌号与适用标准对照表”（见附录A）；增加了“软磁合金直流磁性能测量方法”（见附录B）。
本部分由中国钢铁工业协会提出。 本部分由全国钢标准化技术委员会（SAC/TC183)归口。 本部分起草单位：东北特钢集团大连精密合金有限公司、冶金工业信息标准研究院。 本部分主要起草人：徐晓平、栾燕、戴强、颜丞铭。 本部分所代替标准的历次版本发布情况为：
1 GB/T14986.1—2018
GBn197—1983、GBn197—1988; —GB/T15001—1994; —GB/T14986—2008。
II GB/T14986.1—2018
软磁合金第1部分：一般要求
1范围
GB/T14986的本部分规定了软磁合金的术语和定义、分类、订货内容、尺寸、外形、重量、技术要求、检验规则、试验方法、包装、标志和质量证明书
本部分适用于软磁合金的冷轧带材、冷轧板材、冷拉丝材、冷拔（轧)管材、温轧带材、热轧圆盘条、热轧扁材、热轧（锻）棒材和车光或磨光棒材（以下简称合金材）。
本部分不适用于非晶和纳米晶软磁合金带材（见GB/T19345）
2规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件
GB/T223（所有部分）钢铁及合金化学分析方法 GB/T3658 软磁材料交流磁性能环形试样的测量方法 GB/T 8170 数值修约规则与极限数值的表示和判定 GB/T 14981 热轧圆盘条尺寸、外形、重量及允许偏差 GB/T20066 钢和铁化学成分测定用试样的取样和制样方法 YB/T 5242 精密合金包装、标志和质量证明书的一般规定
3术语和定义
下列术语和定义适用于本文件。
3.1
热轧扁材 hot-rolled flatbillets 锻坏或热轧坏经过再次热轧获得的矩形截面且厚度小于50mm、宽度不大于800mm的合金材。
3.2
温轧带材 fmoderate-temperature-rolled strip 在400℃以上，再结晶温度以下的温度范围内进行轧制的厚度不大于1.0mm的带材。
3.3
车光或磨光棒材 turnerybar orground bar 经过车削或粗磨处理，去除热轧（锻）表面缺陷后的圆钢
4分类
软磁合金按合金主元素分为下列四类： a) 铁镍合金
1） 铁镍合金按合金含镍量分为下列四类：
E1：含镍72%～83%的铁镍合金；
1 GB/T14986.1—2018
E2：含镍54%～68%的铁镍合金； E3：含镍45%~51%的铁镍合金； E4：含镍30%～40%的铁镍合金。
2） 铁镍合金按合金主要特性分为下列六类：
较高磁导率较高饱和磁感应强度铁镍合金；高磁导率铁镍合金；矩磁铁镍合金；磁温度补偿铁镍合金；恒磁导率铁镍合金；高硬度高电阻铁镍合金。
b） 铁钻合金铁钻合金按合金含钻量分为下列三类：
F1：含钻49.0%~51.0%，钒0.8%~2.0%； F2：含钻34.5%~36.0%； F3：含钻26.5%~28.5%。
注：在一些出版物中也称“铁钴钒合金”。
铁铬合金 d) 铁铝合金铁铝合金按合金主要特性分为下列四类：
c)
较高饱和磁感应强度铁铝合金；较高饱和磁感应强度、较高磁导率、低剩余磁感应强度铁铝合金；较高饱和磁致伸缩系数铁铝合金；较高磁导率高电阻率铁铝合金。
5 订货内容
按GB/T14986各部分订货的合同应包括以下内容： a) 标准编号； b) 合金牌号； c) 产品类别； d) 尺寸及精度组别（见第6章）； e) 重量（或数量）； f) 交货状态（见7.3）； g) 所有要求的选择内容（如未注明时由供方选择）； h) 特殊要求。
6 尺寸、外形、重量
6.1 冷轧带材 6.1.1尺寸及允许偏差 6.1.1.1 冷轧带材的厚度及允许偏差应符合表1的规定。厚度允许偏差组别应在GB/T14986各部分中注明。
2 GB/T 14986.1—2018
6.1.1.2 不切边冷轧带材的宽度及允许偏差应符合表2的规定。切边冷轧带材的宽度及允许偏差应符合表3的规定，其宽度允许偏差组别应在GB/T14986各部分中注明 6.1.1.3 3冷轧带材的长度应符合表1的规定。但允许每批交付重量不超过该批总重量30%的短尺带材，其长度应不小于规定长度的30%。 6.1.1.4 公称尺寸超出表1～表3规定的冷轧带材，其尺寸允许偏差由供需双方协商确定
表1 冷轧带材厚度及允许偏差
单位为毫米
厚度允许偏差” 150<宽度≤300 A组
公称长度不小于
公称厚度
宽度≤150 A组
300<宽度≤450
B组
B组
B组一
A组一
>0.003~ 0.005 >0.005~ 0.03 >0.03~ 0.05 >0.05~ 0.10 >0.10~ 0.15 >0.15~ 0.25 >0.25~ 0.35 >0.35~ 0.50 >0.50~ 0.75 >0.75~ 1.00 >1.00~ 1.25 >1.25~ 1.50 >1.50~ 2.00 >2.00~ 2.50 >2.50~ 3.00 >3.00~ 3.50
±0.000 5 ±0.000 5 一 ±0.001 ±0.001
10 000
20 000
一
/
1
0
0 0.004
±0.003
±0.004
0.006
0 0.01
0.01 0 ±0.005 0.02
0
±0.005
30000
0 0.02 0
0 0.02
0
±0.010 0.025
±0.008
0
±0.012 0.03 ±0.015 0.04 ±0.025 ±0.020 0.04 ±0.025 0.05 ±0.030 ±0.020 0.05 ±0.025 0.06 ±0.030 ±0.025 0.06 ±0.030 0.07 ±0.035 ±0.030
0.025 0 0.04 0 0.04 0 0.05 0 0.06 0 0.07 0 0.09 0 0.12 0 0.14 0 0.16 0
0
0
0
0
0
0
0 0.07
0 0.08
±0.035
±0.040
0
0
±0.035 0.08 ±0.040 0,09 ±0.045 ± 0.04
5 000
0 0.10
0 0.12
±0.045
±0.050
0 0.13
0 0.14
±0.055
±0.065
±0.05
0 0.16
0 0.15
±0.07
±0.07
±0.08
0 0.16
0 0.17
±0.07
±0.08
±0.09
0
0 0,20
±0.08
±0.10
±0.11
0.18
0.22
带材宽度方向的厚度偏差（同板差）应不超过厚度公差之半
3 GB/T14986.1—2018
单位为毫米
表2 冷轧带材宽度及允许偏差（不切边）
宽度允许偏差
公称厚度
100<宽度≤150
宽度≤100 +2.0
150<宽度≤300
300<宽度≤450
+2.5 0
+ 3.0 0
≤0.05
0
+3:5
+ 3.5
+ 2.0
+ 3.0 0
>0.05~1.50
0
0
+ 5.0 0
+ 7.0
+10.0
+12.0
>1.50~3.50
0
0
0
厚度大于1.80mm的不切边带材，经供需双方协商，其宽度允许偏差允许偏离本表的规定，
表3冷轧带材宽度及允许偏差（切边）
单位为毫米
宽度允许偏差
公称厚度
宽度≤100
100<宽度≤150 A组
150<宽度≤300 A组
300<宽度≤450 A组
B组 +0.25 0
组别 0.10~0.50 ±0.15
B组 +0.30 0
B组 +0.35 0
B组 + 0.40
A组
±0.20
±0.20
±0.50
0
+0.30 0
±0.25 +0.40 ±0.25 +0.50 ±0.50 +0.60
>0.50~1.00 ±0.20
0
0
0
+0.50 0
±0.35 +0.60 ±0.50 +0.80
+0.40 0
>1.00~1.80 ±0.30
±0.35
0
0
6.1.2外形 6.1.2.1 1公称厚度不大于1.5mm的冷轧带材一般应成卷交货。但公称厚度大于0.8mm时应允许焊缝存在，并在焊缝处标上明显的标记（应扣除标记部分的重量）。需方要求直条定尺或倍尺交货时，应在合同中注明，其长度允许偏差为+30mm。 6.1.2.2冷轧带材不得有瓢曲、明显的波浪（峰高与峰距之比不应大于4%），镰刀弯每米不应大于 3mm。但公称厚度为0.02mm或以下的冷轧带材在自由状态（不拉紧）下，允许有起伏波纹。 6.1.2.3冷轧带材一般应切边交货，切边的冷轧带材边缘不应有裂口和超过厚度公差的毛刺。对于公称厚度大于1.8mm的冷轧带材，允许不切边交货。不切边冷轧带材的边缘允许有裂边等缺陷，但应保证冷轧带材允许的最小宽度。 6.2 冷轧板材 6.2.1尺寸及允许偏差 6.2.1.1 1冷轧板材的尺寸范围：公称厚度0.50mm2.00mm；公称宽度600mm~1000mm；公称长度 1000mm~2000mm。 6.2.1.2 冷轧板材的尺寸及其允许偏差应符合表4的规定。超出表4规定的冷轧板材，其尺寸及允许
4
