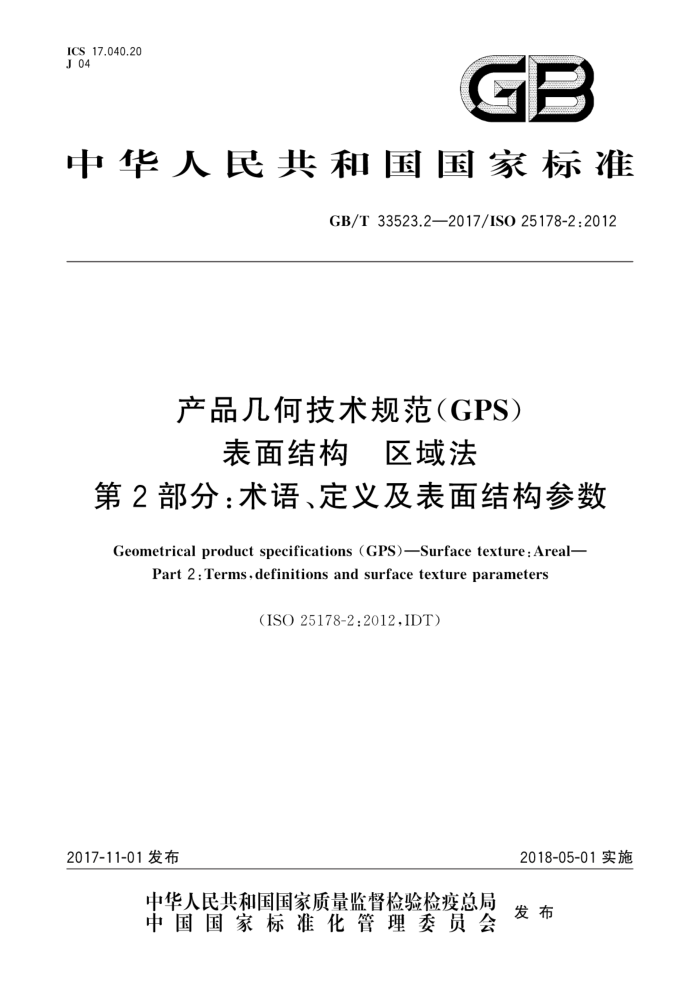

ICS 17.040.20 J 04
GB
中华人民共和国国家标准
GB/T33523.2—2017/ISO25178-2:2012
产品几何技术规范（GPS)
表面结构 区域法
第2部分：术语、定义及表面结构参数
Geometrical product specifications (GPS)Surface texture : Areal-
Part 2:Terms,definitions and surface texture parameters
(ISO25178-2:2012,IDT)
2017-11-01发布
2018-05-01实施
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T33523.2—2017/ISO25178-2:2012
前言
GB/T33523《产品几何技术规范（GPS）表面结构 区域法》分为如下部分：
第2部分：术语、定义及表面结构参数；第3部分：规范操作集；第6部分：表面结构测量方法的分类；第7部分：软件测量标准1；第601部分：接触（触针）式仪器的标称特性；第602部分：非接触（共聚焦色差探针)式仪器的标称特性；第603部分：非接触（相移干涉显微镜)式仪器的标称特性；第604部分：非接触（相干扫描干涉)式仪器的标称特性；第605部分：非接触（点自动对焦）式仪器的标称特性；第701部分：接触（触针）式仪器的校准及测量标准。
一
本部分为GB/T33523的第2部分本部分按照GB/T1.1一2009给出的规则起草。 本部分使用翻译法等同采用ISO25178-2：2012《产品几何技术规范（GPS) 表面结构 区域法
第2部分：术语、定义及表面结构参数》。
本部分由全国产品儿何技术规范标准化技术委员会（SAC/TC240)提出并归口。 本部分起草单位：华中科技大学、中机生产力促进中心、山东道先为智能科技有限公司、郑州大学、
北京时代之峰科技有限公司。
本部分主要起草人：卢文龙、明翠新、刘晓军、郎岩梅、赵凤霞、郝建国、朱悦
1 GB/T33523.2—2017/ISO25178-2:2012
产品几何技术规范（GPS）
表面结构区域法
第2部分：术语、定义及表面结构参数
1范围
GB/T33523的本部分规定了用区域法评定表面结构的术语、定义和参数。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/Z24637.1—2009产品几何技术规范（GPS） 通用概念 第1部分：几何规范和验证的模式 (ISO/TS17450-1:2005.IDT)
GB/Z26958.1—2011 产品几何技术规范（GPS） ）滤波 第1部分：概述和基本概念（ISO TS16610-1:2006,IDT
ISO25178-3：2012产品几何技术规范（GPS）表面结构区域法第3部分：规范操作集（Ge0 metrical product specifications (GPS)—Surface texture:Areal—Part 3:Specification operators)
：术语和定义
3
GB/Z26958.1一2011和GB/Z24637.1一2009界定的以及下列术语和定义适用于本文件
3.1通用术语
3.1.1
非理想表面模型 non-ideal surface model 肤面模型 skinmodel 实际存在并将整个工件与周围介质分隔的模型。 [GB/Z24637.1—2009，定义3.2.2
3.1.1.1
机械表面 mechanical surface 用一个半径为r的球对工件实际表面进行腐蚀操作得到的表面，即用一个理想的半径为的球滚
过工件实际表面时球心的轨迹。
[ISO14406:2010,定义3.1.1] 3.1.1.2
电磁表面 electro-magneticsurface 电磁辐射扫过工件非理想表面模型时得到的表面。 [ISO14406:2010,定义3.1.2]
1 GB/T33523.2—2017/ISO25178-2:2012
3.1.2
规范坐标系 specification coordinate system 定义表面结构参数的坐标体系。 注：如果公称表面是一个平面（或平面的一部分），通常采用一个直角坐标系，其轴线形成一个右旋笛卡尔坐标系，
X轴、Y轴处于公称表面上，Z轴指向材料外侧方向（从材料到周围介质的方向）。本部分的参数和术语都是在此坐标系中定义的。
3.1.3
原始表面 primarysurface 具有指定嵌套指数的基本数学模型表达的部分表面。 『GB/Z26958.1.定义3.3 注：本部分中，S-滤波器用于获得原始表面，
3.1.3.1
原始提取表面 primary extracted surface 由原始表面采样得到的有限数据点集合。 [ISO14406：2010，定义3.7]
3.1.4
表面滤波器 surface filter 应用于表面的滤波操作集。 注：实际中，滤波操作集应用于原始提取表面。
3.1.4.1
S-滤波器 S-filter 从表面去除小尺度横向成分以获取原始表面的表面滤波器。
3.1.4.2
L-滤波器 L-filter 从原始表面或S-F表面去除大尺度横向成分的表面滤波器。
3.1.4.3
F-操作 F-operation 从原始表面去除形状成分的操作，注1：一些F-操作（如拟合操作)有别于滤波，尽管可以限制大尺度横向成分但存在失真，F-操作的失真线见图1. 注2：许多L-滤波器对形状敏感，需要在应用L-滤波器前进行F-操作。
3.1.5
S-F表面 S-F surface 用F-操作从原始表面去除形状成分后得到的表面。 注：图1显示了S-F表面、S-滤波器和F-操作间的关系，
3.1.6
S-L表面 S-L surface 用L-滤波器从S-F表面去除大尺度成分后得到的表面。 注：图1显示了S-L表面、S-滤波器和L-滤波器的关系。
3.1.7
尺度限定表面 scale-limited surface S-F表面或S-L表面。
3.1.8
参考表面 referencesurface 以一定的准则来对尺度限定表面进行拟合得到的表面。
2 GB/T33523.2—2017/ISO25178-2:2012
注1：用做表面结构参数评定的参考面注2：几种典型参考表面：平面、圆柱面和球面。
3.1.9
评定区域 evaluation area 用来评定尺度限定表面的部分区域。 注：更多信息见ISO25178-3。
3.1.10
定义区域 definition area 定义尺度限定表面表征参数的部分评定区域。
S
L
4
S-F
1///1//////E
1////////////
S
S-L
////////////E
v
“小尺度。 大尺度。 “尺度轴。 dF操作集。 “S滤波器。 「L滤波器。
图1S-滤波器、F-滤波器、F-操作集、S-F和S-L表面的关系
3.2 几何参数的术语 3.2.1
区域参数 fieldparameter 由尺度限定表面所有点定义的参数。 注：区域参数系列定义见第4章。
3 GB/T33523.2—2017/ISO25178-2:2012
3.2.2
特征参数 feature parameter 由尺度限定表面的预定义的形貌特征子集定义的参数注：特征参数系列定义见第5章。
3.2.3
V-参数 V-parameter 实体或空体的区域参数或特征参数。
3.2.4
S-参数 S-parameter 不是V-参数的区域参数或特征参数。
3.2.5
高度 height 从参考表面到尺度限定表面的带符号法向距离。 注1：距离沿垂直于参考表面的方向定义注2：如果相对参考表面，数据点位于材料实体方向一侧，则高度值是负值。
3.2.6
坐标值 ordinate value (r,y) 尺度限定表面在（·y）点的高度。 注：坐标系建立在参考表面上。
3.2.7
局部梯度向量 local gradient vector (2z2) ar'ay 尺度限定表面在（xy）点的梯度。 注：具体的梯度计算操作见ISO25178-3。
3.2.8
自相关函数 autocorrelationfunction f ACF(tr,t,) 描述一个表面经过（t，，t，)平移后与原表面相关性的函数。
(ry)(a-tyt,)drdy
fACF(,)=
(,y)(x,y)drdy
式中： A—定义区域。
3.2.9
傅立叶变换 Fourier transformation F(p,q) 将尺度限定表面转换到傅立叶空间的操作。
F(p,q)=) (,y)e-(ipr+in) drdy
式中： A
定义区域。
