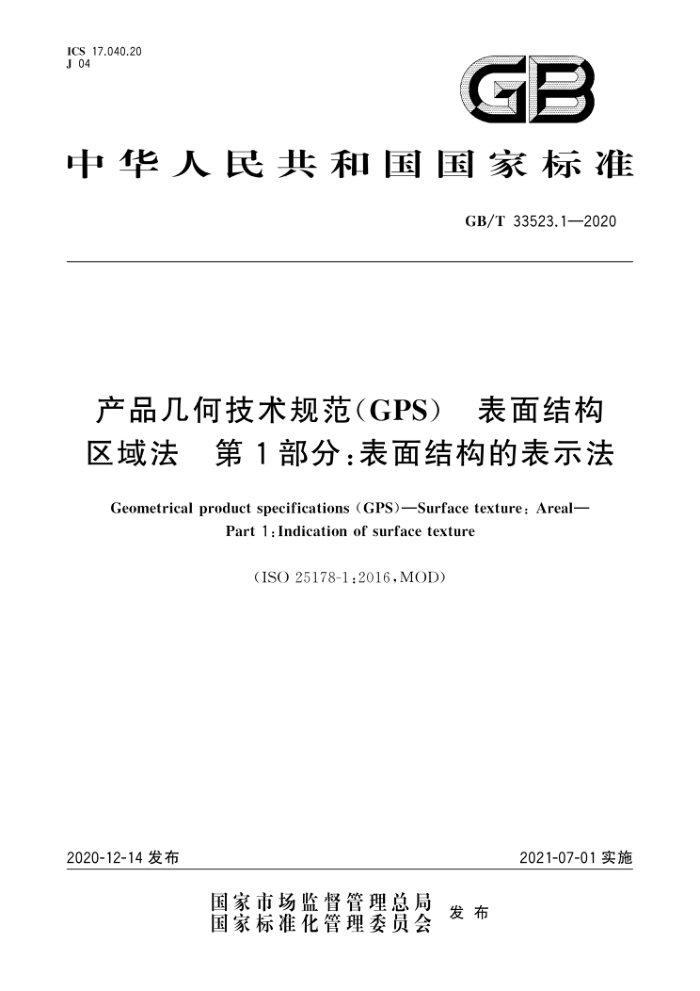

ICS 17.040.20 J 04
GB
中华人民共和国国家标准
GB/T 33523.1—2020
产品几何技术规范（GPS) 表面结构区域法 第1部分：表面结构的表示法
Geometrical product specifications (GPS)-Surface texture: Areal-
Part 1 : Indication of surface texture
(ISO 25178-1 :2016,MOD)
2021-07-01实施
2020-12-14发布
国家市场监督管理总局
国家标准化管理委员会 发布 GB/T 33523.1—2020
目 次
前言范围规范性引用文件
T
2
3术语和定义标注区域表面结构的图形符号 5　区域表面结构完整图形符号的构成 6　区域表面参数的标注坐标系 8数字产品定义数据附录A（规范性附录） 图形符号的比例和尺寸附录B（规范性附录）明确表面结构规定的标注附录C（资料性附录）标注区域表面结构要求的示例附录D（资料性附录）表示相交平面的推荐程序附录 E（资料性附录）区域表面结构的 ISO特殊规范元素附录F (资料性附录) 与 GPS 矩阵模型的关系参考文献
4
14
16
18
20
21 GB/T 33523.1—2020
产品几何技术规范（GPS）表面结构区域法第 1部分：表面结构的表示法
1范围
GB/T33523的本部分规定了产品技术文件（例如图纸、规范、合同和报告）中利用图形符号表示区
域表面结构的规则。
本部分的附录 A给出了图形符号的比例和尺寸;附录 B给出了明确表面结构规定的标注;标注区域表面结构要求的示例参见附录 C;表示相交平面的推荐程序参见附录 D;区域表面结构的 ISO特殊规范元素参见附录E。
本部分适用于工件的区域表面结构标注。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T131—2006　产品几何技术规范（GPS）技术产品文件中表面结构的表示法（ISO 1302： 2002,IDT)
GB/T1182产品几何技术规范（GPS）几何公差　形状、方向、位置和跳动公差标注 (GB/T 1182—2018,ISO 1101:2017,MOD)
GB/T16901.1　技术文件用图形符号表示规则　第1部分：基本规则（GB/T 16901.1一2008， ISO 81714-1:1999,MOD)
GB/T24734（所有部分）技术产品文件　数字化产品定义数据通则 GB/T33523.2一2017　产品几何技术规范（GPS）表面结构　区域法　第2部分:术语、定义及表
面结构参数(ISO 25178-2:2012,IDT)
ISO 3098-2:2000　技术产品文件　文字　第 2 部分：拉丁字母、数字和符号（Technical product documentation—Lettering—Part 2:Latin alphabet, numerals and marks)
ISO 14406产品几何技术规范（GPS）提取[Geometrical product specifications（GPS)一Extrac tion
ISO 25178-3:2012　产品几何技术规范（GPS）表面结构:区域法　第3 部分：规范操作集［Ge0 metrical product specifications (GPS)—Surface texture: Areal—Part 3:Specification operators
3术语和定义
GB/T 131,GB/T 1182,GB/T 24734（所有部分），ISO 14406 和 ISO 25178-3界定的术语和定义适
用于本文件
4标注区域表面结构的图形符号
在产品技术文件中对表面结构的要求可用不同的图形符号表示。每种图形符号都有特定含义。使
1 GB/T 33523.1—2020
用符号与GB/T131一2006第 4章中的定义相似。为了识别其为区域表面结构的要求,在标注符号中添加了一个菱形,见表 1。
表1区域表面结构表示法的图形符号
编号
说明
符号
C
区域表面结构的基本图形符号
表示去除材料的扩展图形符号
表示不去除材料的扩展图形符号
完整图形符号允许任何工艺
完整图形符号去除材料
完整图形符号不去除材料
完整图形符号使用“全方位”修饰符
当在图纸某个视图上构成封闭轮廓的各表面有相同的表面结构要求时,在表1所示的完整图形符号上加一圆圈，标注在图纸中工件的封闭轮廓线上，如图1所示。如果全方位标注会引起歧义时，各表面分别标注。
