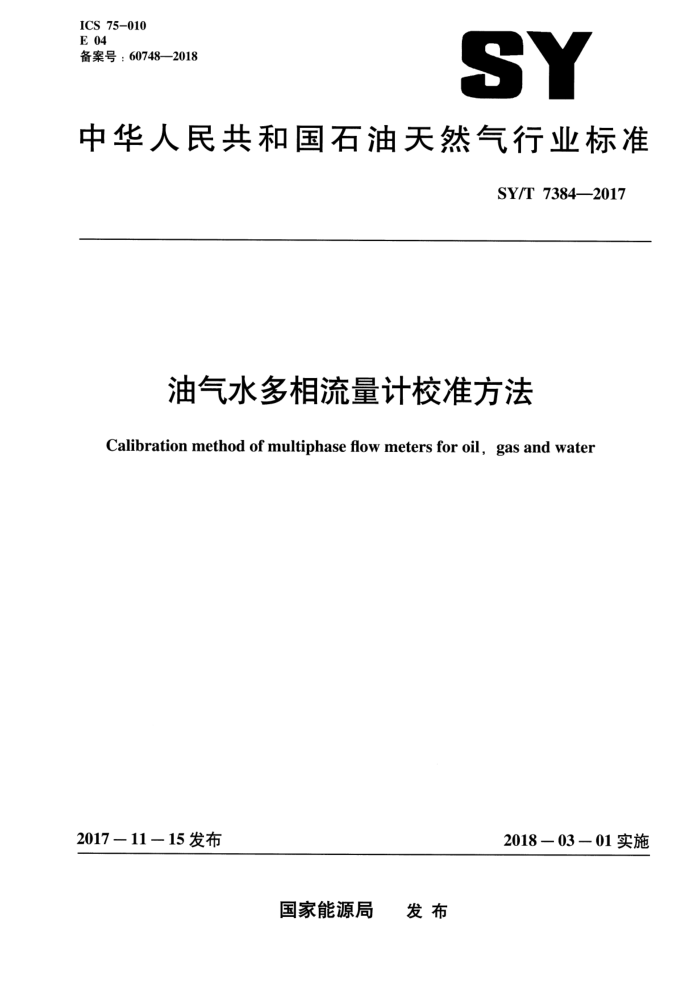

ICS 75-010 E 04 备案号：60748—2018
SY
中华人民共和国石油天然气行业标准
SY/T 7384—2017
油气水多相流量计校准方法
Calibration method of multiphase flow meters for oil, gas and water
2017—11一15 发布
2018—03—01实施
国家能源局 发布 SY/T 7384-2017
目 次
前言 范围 2　规范性引用文件 3
11
术语和定义 4 概述 4.1 用途 4.2 基本原理 5 计量特性 6　通用技术要求 6.1随机文件 6.2 外观 6.3 密封性 7校准条件 7.1 环境条件 7.2 校准装置 8校准项目和校准方法 8.1 校准项目 8.2 校准方法
2
2
2
3
校准报告 10　复校时间间隔· 附录 A（资料性附录）多相流量计校准点流量组合表附录B（资料性附录）多相流量计校准记录表附录C（资料性附录）多相流量计测量误差分布图（示例) 附录D（资料性附录）校准报告封面格式附录E（资料性附录）校准报告内页格式附录F（资料性附录）多相流量计校准数据汇总表
9
8
10
13
14
15 SY/T 73842017
前言
本标准按照GB/T 1.1—2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。 本标准由石油专用计量器具校准规范直属工作组提出并归口。 本标准主要起草单位：石油工业计量测试研究所、大庆石油管理局技术监督中心、胜利油田技
术检测中心、兰州海默科技股份有限公司。
本标准主要起草人：陈亮、巩大利、熊兆洪、徐宁、刘振彪、杜怀栋、阮增荣、韩春红、潘艳芝。
I SY/T 7384--2017
油气水多相流量计校准方法
1范围
本标准规定了原油、天然气、水多相流量计（以下简称多相流量计）的校准条件、校准项目、校准方法、校准结果和复校时间间隔等内容。
本标准适用于采用标准表法对多相流量计的校准，非标准表法校准可参照本标准执行。 本标准不涉及与其应用有关的所有安全问题。在使用本标准前，使用者有责任制定相应的安全
和保护措施，并明确其限定的适用范围。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 18603天然气计量系统技术要求
3术语和定义
下列术语和定义适用于本文件。
3.1
多相流multiphase flow 以原油、天然气、水为主要成分组成的混合流体。
3.2
多相流量计multiphase flow meter 用于计量多相流中气、液两相流体或油、气、水三相流体流量的仪表。
3.3
含气率gas volume fraction 工况条件下，气体体积流量与多相流总体积流量之比，常用百分数表示。
3.4
截面含气率 gas void fraction 工况条件下，气体所占截面积与管道截面积之比，常用百分数表示。
3.5
持水率 water hold-up 工况条件下，水所占截面积与管道截面积之比，常用百分数表示。
3.6
含水率water cut 标况条件下，水体积流量与液体体积流量之比，常用百分数表示。
1 SY/T 7384-2017
6.2.3读数装置上的防护玻璃应具有良好的透明度，没有使读数畸变等妨碍读数的缺陷，显示的数字应醒目、整齐。
6.3密封性
流量计表体上各接口应无渗漏现象。
７　校准条件 7.1环境条件 7.1.1环境温度：5℃～50℃ ；相对湿度：小于或等于 95%RH。 7.1.2交流电源电压应为220V±22V，电源频率应为50Hz±2.5Hz，也可根据流量计的要求使用合适的交流或直流电源（如24V直流电源)。 7.1.3外界磁场、机械振动和噪声应小于流量计和校准装置的使用要求。 7.2校准装置 7.2.1原理与组成
校准装置是以标准流量计为标准器，使流体在相同时间间隔内连续通过标准流量计和被校准多相流量计，比较两者的输出流量值，从而确定被校准多相流量计的计量性能。它是由标准流量计、气液混合器、油水混合器、流型发展直管段、测试段、流量调节阀等组成的工艺系统，参见图1。其中标准流量计及其配套计量仪表均应有有效的检定／校准证书。
11
3
13 Q
12
X
5
6
7
10
O
0
25
16
18
15
19
?
油泵
.6
21
22
3.
24 /
20
水泵
0
27
压缩机
1，8，13，15，20—截断阀；2，11，14，16，21一压力变送器；3，17，22—标准流量计； 4，10，18，23一温度变送器；5，19，24-一流量调节阀；6一油水混合器；7—气液混合器；
9—流型发展直管段；12—被校准多相流量计；25一油泵；26水泵；27—压缩机
图 1校准装置的组成
7.2.2计量设备
计量设备技术要求应符合表2的规定。
4 SY/T 7384—2017
表2计量设备技术要求配备表
计量设备油标准流量计水标准流量计气标准流量计温度变送器压力变送器流量调节阀
技术要求准确度等级不低于0.5级准确度等级不低于0.5级准确度等级不低于1.5级准确度等级不低于0.2级准确度等级不低于0.5级
安装在标准流量计下游，并能保证流量稳定
注1：当使用石油、天然气为介质校准多相流量计时，所有计量设备都应符合安全防爆要求。 注2：校准装置测量范围应满足被校流量计要求或客户要求。
7.2.3校准介质 7.2.3.1校准用油 7.2.3.1.1 1油应为净化原油、煤油、变压器油等。 7.2.3.1.2 油中不夹杂气体。 7.2.3.1.3油中含水率不大于0.5% 7.2.3.2校准用水 7.2.3.2.1 水应为油田伴生水、自来水等。 7.2.3.2.2 水中含油率不大于0.5%。 7.2.3.2.3 3水中矿化度一般小于 5000mg/L。 7.2.3.3校准用气 7.2.3.3.1 气体应为天然气、空气等。 7.2.3.3.2 气体的组分应相对稳定。 7.2.3.3.3 ，无游离水或油等杂质存在。
87 校准项目和校准方法 8.1 校准项目
校准项目包括随机文件、外观、密封性和示值。 8.2 校准方法
8.2.1 随机文件检查
检查随机文件，应符合6.1的要求。 8.2.2 外观检查
目测检查多相流量计，外观应符合6.2的要求。
