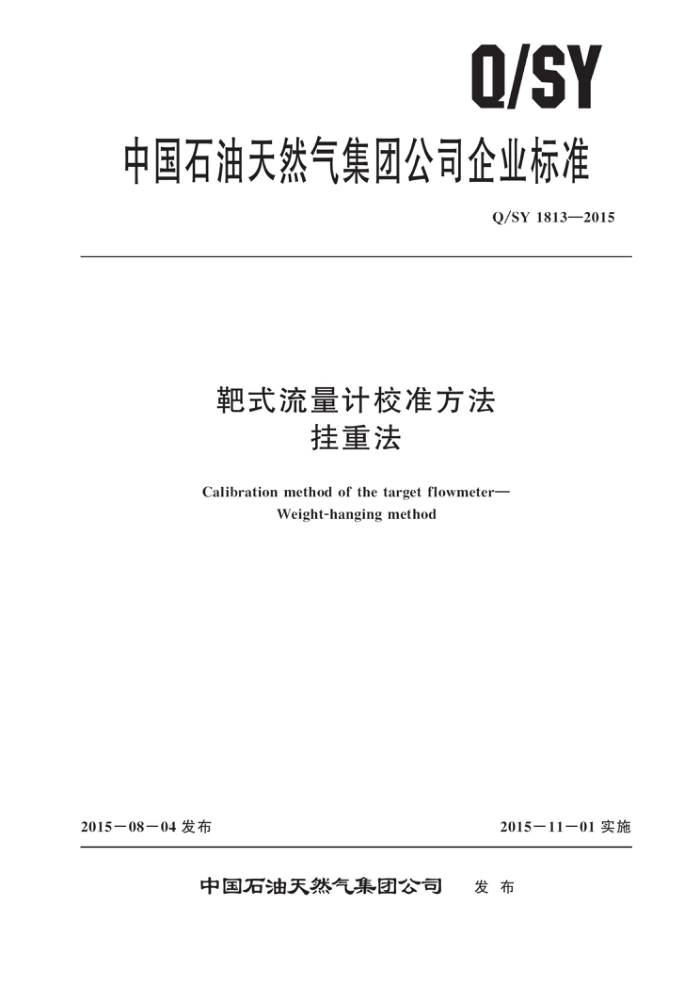

Q/SY
中国石油天然气集团公司企业标准
Q/SY 1813—2015
靶式流量计校准方法
挂重法
Calibration method of the target flowmeter-
Weight-hanging method
2015—08—04发布
2015一11一01实施
中国石油天然气集团公司 发布 Q/SY 1813—2015
目 次
前言
1
范围 2 规范性引用文件
1
术语和定义 4 计量特性 4.1准确度等级 4. 2 引用误差 4.3 重复性 4. 4 回程误差 4. 5 绝缘电阻通用技术要求 5.1 随机文件 5. 2 铭牌和标识 5.3 外观校准条件
3
O
6
6. 1 标准器及配套设备 6. 2 环境条件校准项目和校准方法 7. 1 校准项目 7. 2 随机文件和外观检查 7. 3 相对示值误差或引用误差 7. 4 回程误差 7. 5 绝缘电阻的检验校准结果
7
8
9 校准周期附录A (资料性附录) 靶式流量计结构原理附录B（规范性附录） 靶式流量计校准系统连接方式附录C（资料性附录） 校准记录格式· 附录D (资料性附录) 校准证书内页参考格式，附录E (资料性附录) 不确定度评定示例，
9
10
12
13
I Q/SY 1813—2015
前言
本标准按照GB/T1.1一2009《标准化工作导则 第1部分：标准的结构和编写》给出的规则起草。
本标准由中国石油天然气集团公司标准化委员会计量专业标准化技术委员会提出并归口。 本标准起草单位：新疆油田分公司、西南油气田分公司、北京天然气管道有限公司。 本标准主要起草人：孟亮、刘世疆、闵伟、李宏、张奇文、范劲松。
= Q/SY1813—2015
靶式流量计校准方法 挂重法
1范围
本标准规定了用挂重法校准靶式流量计的方法本标准适用于已知流量计系数的靶式流量计（以下简称流量计）的校准和使用中检验。
2规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件
JG461—2010靶式流量计检定规程
3术语和定义
下列术语和定义适用于本文件。
3. 1
测量管 meter tube 经过特殊加工且符合特定技术要求的一段管段，其中可安装测量流量的元件或装置。 ［JJG461—2010，定义3.1]
3. 2
靶板 target 安装在测量管内的流量检测元件，靶板又简称为靶［JJG461—2010，定义3.2]
3.3
靶式流量计target flowmeter 在测量管中安放一靶板，通过检测流体通过测量管时对靶板的作用力而确定流体流量的流量计。 ［JJG461—2010，定义3.3]
3. 4
挂重法 weight-hanging method 用标准码产生的重力垂直作用于流量计的靶板，根据流量与靶板受力的关系实现测量的方法
4计量特性
4.1准确度等级
流量计的准确度等级及相应的最大允许误差见表1，最大允许误差以相对误差表示。
4. 2 引用误差
对于输出用瞬时流量指示的流量计，误差也可用引用误差表示，引用误差也应符合表1中最大允
1 Q/SY 1813—2015
许误差的规定，校准的引用误差后应标注FS（满量程），例如土0.5%FS。
表1准确度等级和最大允许误差
准确度等级
0. 5
1. 0
1. 5
2. 0
2. 5 ± 2. 5
± 0. 5
± 1. 0
± 1. 5
± 2. 0
最大允许误差，%
4.3 重复性
流量计的重复性不得超过相应准确度等级规定的最大允许误差绝对值的1/3。
4.4回程误差
流量计回程误差不得超过相应准确度等级规定的最大允许误差的绝对值。 4. 5 5绝缘电阻
流量计的电源端子、输出端子与外壳之间的绝缘电阻应不小于20MQ。
5通用技术要求
5.1F 随机文件
流量计应附有使用说明书、出厂标定书。说明书应说明技术条件和流量计的计量性能等；出厂标定书应给出流量计满量程的靶板受力（F）对应的码质量（ms）和流量计输出的最大流量（qmax）。 5.2铭牌和标识 5. 2. 1 流量计应有明显的流向标识。 5. 2. 2 流量计应有铭牌并应注明：
a） 产品名称及型号； b) 出厂编号； c) 最大工作压力； d) 公称直径； e) 流量范围； f) 准确度等级或引用误差； g) 制造厂名； h) 制造年月； i) 以及其他有关技术指标。
5.3 外观 5.3.1 靶板端面及圆柱表面应光滑，无毛刺、划痕和可见伤。 5.3. 2 靶杆与靶板连接必须牢固可靠，不得因振动而松动或脱落。 5.3.3 流量计表头显示的数字应醒目、整齐，表示功能的文字符号和标志应完整、清晰、端正。
2 Q/SY1813—2015
6 校准条件
6. 1 标准器及配套设备
校准时使用的标准器及配套设备的技术指标应符合或优于表2的规定。所有的标准器及配套设备应有有效的检定/校准证书。
表2# 标准器及配套设备
序号 1 2 3
名称标准码组直流电流表直流稳压电源绝缘电阻表
技术要求 M,等级 0mA~30mA 0.01级0.05级 12V～48V，允许±1% 输出电压：直流100V10级
用途给靶板施力
测量流量计输出信号
流量计供电电源测量绝缘电阻
4
6. 2 环境条件 6. 2. 1 环境温度一般为5℃～35℃。 6. 2. 2 相对湿度一般为10%RH～85%RH。 6.2.3 大气压力一般在86kPa～106kPa。 6. 2. 4 校准时，机械振动和噪声应小到对流量计的影响可忽略不计。 6. 2. 5 校准时，外界磁场应小到对流量计的影响可忽略不计。
校准项目和校准方法
7
7. 1 校准项目
校准和使用中检验项目如下： a) 随机文件和外观； b） 相对示值误差或引用误差； c) 重复性； d) 回程误差； e) 绝缘电阻。
7. 2 随机文件和外观检查 7. 2. 1 随机文件应符合5.1的要求， 7.2.2 检查流量计外观，结果应符合5.2和5.3的要求。 7.3 相对示值误差或引用误差 7.3. 1 准备工作 7. 3. 1. 1 校准系统连接
流量计按靶板的安装型式可分为管道式和插入式。流量计的结构型式和工作原理参见附录A。校
3
