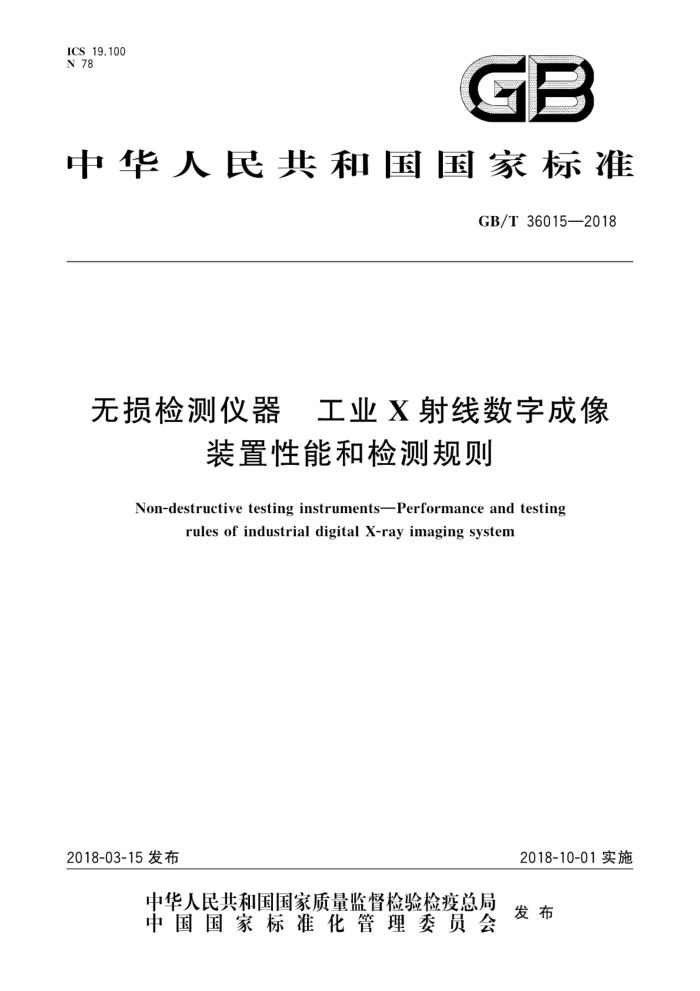

ICS 19.100 N 78
GB
中华人民共和国国家标准
GB/T36015—2018
无损检测仪器 工业X射线数字成像
装置性能和检测规则
Non-destructive testing instruments-Performance and testing
rules of industrial digital X-ray imaging system
2018-03-15发布
2018-10-01实施
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T36015—2018
目 次
前言
范围 2 规范性引用文件 3 术语和定义 4 原理
设备要求试验程序
5
6 7
检验规则标志、包装、运输和贮存
8
h
附录A（规范性附录） 系统分辨率测试方法附录B（规范性附录） 像质计灵敏度测试
11 GB/T 36015—2018
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国试验机标准化技术委员会（SAC/TC122）归口。 本标准起草单位：辽宁仪表研究所、广州市华测品标检测有限公司、深圳国仪器有限公司、济宁鲁
科检测器材有限公司、丹东市无损检测设备有限公司，
本标准主要起草人：于志军、王在彬、李波、马军、包如岭、王琳，
1 GB/T36015—2018
无损检测仪器 工业X射线数字成像
装置性能和检测规则
1范围
本标准规定了工业X射线数字成像装置的原理、设备要求、试验程序、检验规则、标志、包装、运输和贮存。
本标准适用于检测金属材料、非金属材料的工业X射线数字成像装置，
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T 191 包装储运图示标志 GB/T12604.2无损检测 术语 射线照相检测 GB/T13384 机电产品包装通用技术条件 GB/T 17618 信息技术设备抗扰度限值和测量方法 GB18871 电离辐射防护与辐射源安全基本标准 GB/T25480 仪器仪表运输、贮存基本环境条件及试验方法 GB/T26837—2011 1无损检测仪器固定式和移动式工业X射线探伤机 JB/T7902—2015 无损检测 线型像质计通用规范
术语和定义
3
GB/T12604.2界定的以及下列术语和定义适用于本文件
.
3.1
图像处理 imageprocessing 利用计算机软件对图像数据进行变换，以获得对比度、清晰度、信噪比更高的图像
3.2
灰度 image density 图像中黑白程度的分级值。
3.3
图像对比度 image contrast 检测图像中细节影像与背景影像的灰度差。
3.4
系统分辨率 system resolution 成像系统显示细节的能力。 注：系统分辨率用线对数每毫米（LP/mm)表示。
1 GB/T36015—2018
3.5
原始图像数据 origin imageparameters 初始采集而未作处理的图像数据。
3.6
防护剂量 protect does X射线图像处理系统规定的X射线源最大输出剂量率工作时，距防护设施外侧300mm处的漏散
射空气比释动能率。 3.7
高压纹波系数 highvoltage ripple coefficient 射线系统产生的高电压中的交流成分的峰值。 注：纹波系数一纹波电压/输出电压。
3.8
系统总不清晰度 system total unsharpness 反映成像系统可以辨认细节的清晰程度。 注：不清晰度越小辨认细节越清晰，单位用毫米表示。
3.9
图像信噪比 image SNR 检测图像某区域的平均信号与该区信号的统计标准差之比，
3.10
像质计灵敏度 sensitivity of IQI 图像中心区域可识别像质计最细线径与被检测物体厚度的百分数。
4原理
4.1 光电转换
X射线被接收转换装置所接收，并转换为电信号的过程。
4.2 模数转换
模拟信号转换为数字信号的过程。
5 设备要求
5.1 总则
X射线数字成像装置主要由X射线源、X射线探测器系统、计算机系统组成，
5.2X射线源 5.2.1焦点
对于图像增强器和成像板之类，宜采用小焦点，对于线阵列探测器，焦点可大些。
5.2.2频率
宜采用高频。
2 GB/T 36015—2018
5.2.3电压和电流
视工件厚度的不同，选择额定管电压和管电流， 5.2.4高压稳定性
纹波系数应优于0.2%。
5.2.5射线管
宜采用金属陶瓷管，采用强制冷却方式，以能够较长时间的连续工作。 5.2.6射线束方向
视工作方式的不同，可采用定向或周向方式，
5.2.7X射线接收转换装置
X射线接收转换装置应满足以下要求： a）X射线接收转换装置可以是图像增强器，成像面板或线性扫描器等射线敏感器件； b）X射线接收转换装置的分辨率为2.0LP/mm～10LP/mm。
5.3X射线探测器系统 5.3.1X射线探测器系统可以是图像增强器、面阵平板探测器、线阵探测器等器件以及与它们相关的数据采集、数据传送单元构成的X射线接收转换系统 5.3.2系统分辨率宜优于1.5LP/mm。 5.3.3系统灰度等级应不小于256级。
5.4 计算机系统
5.4.1计算机配置
宜采用台式机、图像工作站或笔记本电脑，对于较差的工作环境可选用工控机。 5.4.2显示器
宜采用点距不大于0.26mm，刷新频率75Hz以上的CRT显示器。 5.4.3图像存储 5.4.3.1 存储的数字图像中应包括工件编号，图像名称，透照厚度，工艺参数和日期等有效信息，且不可修改。必要信息能连同图像一并显示出来。 5.4.3.2图像存储后不应修改和删除，宜采用能够长期保存的存储装置 5.4.3.3 图像存储应保存原始、未经处理的数据。 5.4.4 图像处理软件 5.4.4.1 应能适应检测产品所规定的技术标准 5.4.4.2 应包含图像采集模块、图像处理模块和图像显示模块，图像辅助评定和数据库管理等其他功能模块建议根据实际检测要求增加。 5.4.4.3 ，具有图像几何尺寸和测量以及缺陷定位功能。
3 GB/T36015—2018
5.5 系统要求 5.5.1 分辨率
X射线数字成像装置系统分辨率应优于1.5LP/mm，分辨率测试方法应符合附录A的规定。 5.5.2 像质计灵敏度
像质计灵敏度应优于2.0%，像质计灵敏度测试方法应符合附录B的规定。 5.6 外观质量 5.6.1 表面镀层应坚固，无脱落现象。 5.6.2 涂饰表面、加工表面应无碰伤、气泡及划痕。 5.6.3 非加工和易锈面应有防锈措施。 5.7 环境 5.7.1 X射线室环境温度范围：5℃～35℃。 5.7.2 安全、环境保护：
a) 电磁干扰和抗扰度：应符合GB/T17618中相关要求； b) 射线防护和防护剂量：应符合GB18871中相关要求。
试验程序
6
6.1 管电压保护
按GB/T26837—2011中5.10规定进行。 6.2 管电流保护
按GB/T26837—2011中5.9规定进行。 6.3 图像处理 6.3.1 成像系统应进行以下方法处理：
a) 连续顿叠加； b) 锐化处理； c) 对比度增加。 注：任何处理方法都不应改变图像的原始数据。
6.3.2 图像处理可在整个屏幕上进行，也可以在屏幕局部部位的工件区域进行。 6.4 成像技术 6.4.1 几何放大
根据X射线发生器（源）、被检工件和射线接收转换装置三者之间的相互位置的关系，几何放大倍数见式(1)：
LL2
M=1+
....(1 )
L1
