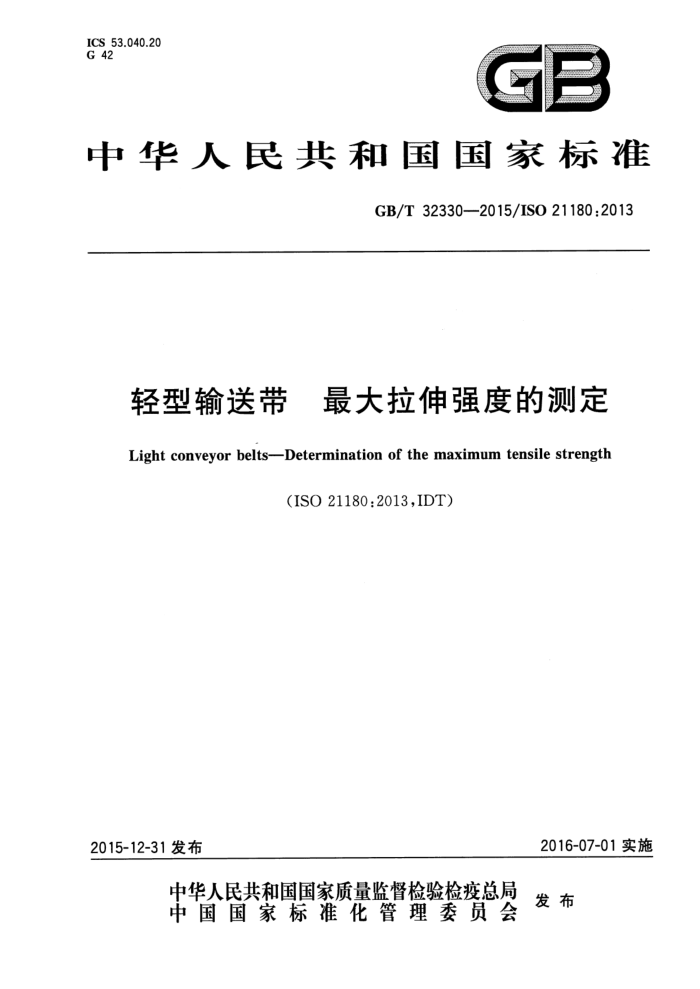

ICS 53.040.20 G 42
GE
中华人民共和国国家标准
GB/T32330—2015/ISO21180:2013
轻型输送带 最大拉伸强度的测定 Light conveyor belts-Determination of the maximum tensile strength
(ISO21180:2013,IDT)
2016-07-01实施
2015-12-31发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T32330—2015/ISO21180:2013
前言
本标准按照GB/T1.1一2009给出的规则起草，本标准使用翻译法等同采用ISO21180：2013《轻型输送带 最大拉伸强度的测定》（英文版）。 与本标准中规范性引用的国际文件有一致性对应关系的我国文件如下： GB/T30691—2014输送带 ：试验环境和状态调节时间（ISO18573：2012，IDT）。 本标准做了下列编辑性修改：
删除了ISO21180：2013中的条号6.1。 本标准由中国石油和化学工业联合会提出。 本标准由全国带轮与带标准化技术委员会输送带分技术委员会（SAC/TC428/SC1)归口。 本标准起草单位：青岛新干线技术咨询有限公司、上海永利带业股份有限公司、青岛科技大学。 本标准主要起草人：辛永录、谢文峰、吕桂芹。
I GB/T32330—2015/ISO21180:2013
轻型输送带 最大拉伸强度的测定
1范围
本标准规定了测定ISO21183-1规定的轻型输送带的最大拉伸强度的试验方法。 本标准适用于ISO21183-1规定的轻型输送带，本标准不适用于符合ISO283适用范围中的输
送带。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
ISO7500-1金属材料静态单轴试验机的检定第1部分：拉伸/压缩试验机一一测力系统的检验和校正准（Metallic materials—Verification of static uniaxial testingmachinesPart 1：Tension/ compression testing machines-Verification and calibration of the force-measuring system)
ISO18573输送带试验环境和状态调节时间（Conveyorbelts一Testatmospheresandcondi- tioning periods)
3术语和定义
下列术语和定义适用于本文件。
3.1
拉伸负荷 tensileload 单位带宽受到的力，以牛顿每毫米（N/mm)表示，注1：在轻型输送带技术中，拉伸负荷的定义与普通用法不同。它用每单位带宽的力测定，用牛顿每毫米(N/mm）
表示，然而它通常被定义为应力，即单位横截面的力，用牛顿每平方毫米（N/mm")表示。 注2：轻型输送带技术中，拉伸负荷的符号为k，最大拉伸强度表示为kmx，以牛顿每毫米（N/mm)表示。 注3：在EN10002-1：2001中，符号k代表比例系数。
4符号
下列符号适用于本文件（参见图1)：
F break 试样拉断时的拉伸力，以牛顿(N)表示。 F max 试样最大拉伸力，以牛顿（N)表示。 k max
Fmax除以试验开始时试样最窄部分的宽度（以毫米为单位）的值。 试验期间，在夹持器之间试样实际增加的长度，以毫米（mm）表示。
l break 试样拉断时，在夹持器之间试样增加的长度，以毫米（mm）表示。 △ max 在达到Fmax时，在夹持器之间试样增加的长度，以毫米（mm）表示。
在两基准线间（见7.4)增加的长度，以毫米（mm）表示。 △Ix或△I.除以试样的初始长度或者两基准线间的初始距离，用百分数来表示。
/m E mx 注：Fbreak和Fmx可以相同，但不是必须相同。
1 GB/T 32330—2015/IS021180:2013
Yt
3
X
说明： + 一试样伸长率，l，单位为毫米（mm）； Y--拉伸力，F，单位为牛顿(N); 1Fx :
2 Fbrak ; 3—mx 4—Albreak
图1测力计曲线图
5原理
从全厚度输送带纵向切取的试样进行试验，记录的拉伸力作为带伸长率的函数。从那个曲线图，可计算出最大拉伸强度。
6装置
拉力试验机（测力计），能提供满足试样最大拉伸强度的负荷，并且带有符合ISO7500-1的3级或更高级（例如2级）的测力系统。
7试样 7.1 形状和尺寸
试样应从全厚度输送带上沿带的纵向切取。试样的形状和尺寸应根据图2的规定。试样应在制备 5-d后进行试验。
对于某些类型的带结构，图2所示试样形状可能产生异常和不等的应力分布，导致试样在夹持器中发生惯常的滑动，给出错误结果。在这种情况下，试验可以用不同形状的试样（见ISO1421和 ISO13941-1示例）。
2 GB/T 32330—2015/ISO21180:2013
单位为毫米
00
0F
100
260
220+(2×夹持器长度）
图2试样形状和尺寸
7.2数量和选择
沿输送带纵向切取5个试样。 试样应根据图3进行选择。
b/5
b/10
b/5
b/5
b/5
b/10
图3试样选择分布
7.3状态调节
试验前，根据ISO18573中的环境B对试样进行状态调节24h，除此之外如果轻型输送带包含高吸湿性材料，如棉或锦纶，进行状态调节48h。
3 GB/T32330—2015/IS021180:2013
7.4准备
在试样轴纵向上距离中心画两个等距的基准线，标距为100mm士0.5mm（见图2)。
8程序
将试样两端部安装在拉力试验机（第6章）的两夹持器上，使试样不受外力保持垂直状态。确保在两夹持器间自由长度为220mm士5mm，且在试验中试样在夹持器间没有滑动。
通过将试样在被夹持器夹住的部分擦松香可减轻滑动，擦去多余的松香并且用粗砂布包住涂过松香的试样两面。该砂布包在试样端部，布的粗面与涂有松香的试样表面接触。
对试样施加连续（不间断）的拉力，拉伸速度为100mm/min士10mm/min。 记录该拉力作为带伸长率的函数。连续施加拉力至少达到最大拉伸力Fx或者直到试样发生断
裂。如果试验直到试样发生断裂，观察断裂是否发生在试样两基准线间。如果试样在基准线以外的位置断裂或者夹持位置发生滑动，计算平均值时这些结果无效，但要使用新试样重复试验。
9计算和结果表示
根据图1所示曲线图读出最大拉伸力Fmax Fmx除以试样最小宽度（25mm），由此得出最大拉伸强度kmx：
FmxN/mm
kmax=25mm 如果需要，当达到Fmx时由△m（单位为毫米）计算伸长率emx，如下式所示百分数的形式记录
下来：
lm
Emx=100 mm X100% 如果没有测量装置来测量△1m（单位为毫米），emx也可以根据下式中△Imax来计算：
△l max
Emax=220mm 一×100% 然而这种方法有缺点，试验结果会受到试样不同宽度（25mm35mm）的影响且试验结果仅在试
验装置上的夹持器间试样没有滑动的情况下才准确。
如果试验持续到试样发生断裂，kbreak和ebreak可以类似地通过Fbreak测定。 分别计算5个试样的kmx值并取这5个数值的平均值。如果需要，用相同的步骤计算εmx。如果
适用的话，用相同的方法测定断裂条件下的有关数值。
10试验报告
试验报告应包含下列内容： a）被试验输送带材料的完整标记和生产日期； b）提及按本标准进行试验； c）试验室温度和相对湿度； d）状态调节时间； e）按照第9章的试验结果； f）试验日期。
4 GB/T 32330—2015/ISO 21180:2013
参考文献
[i] ISO 283 Textile conveyor belts—Full thickness tensile strength,elongation at break and elongation at the referenceload-Testmethod
[2J ISO1421 Rubber-or plastics-coated fabrics-Determination of tensile strength and elon gation at break
[3]ISO13934-1Textiles-Tensileproperties of fabrics—Part1:Determination of maximum forceand elongation at maximum force using the strip method
[4] ISO 21183-1Light conveyorbelts—Part 1:Principal characteristics and applications [5] EN10002-1:2001 Metallic materials-Tensile testing—Part1:Method of test at ambie-
nt temperature
