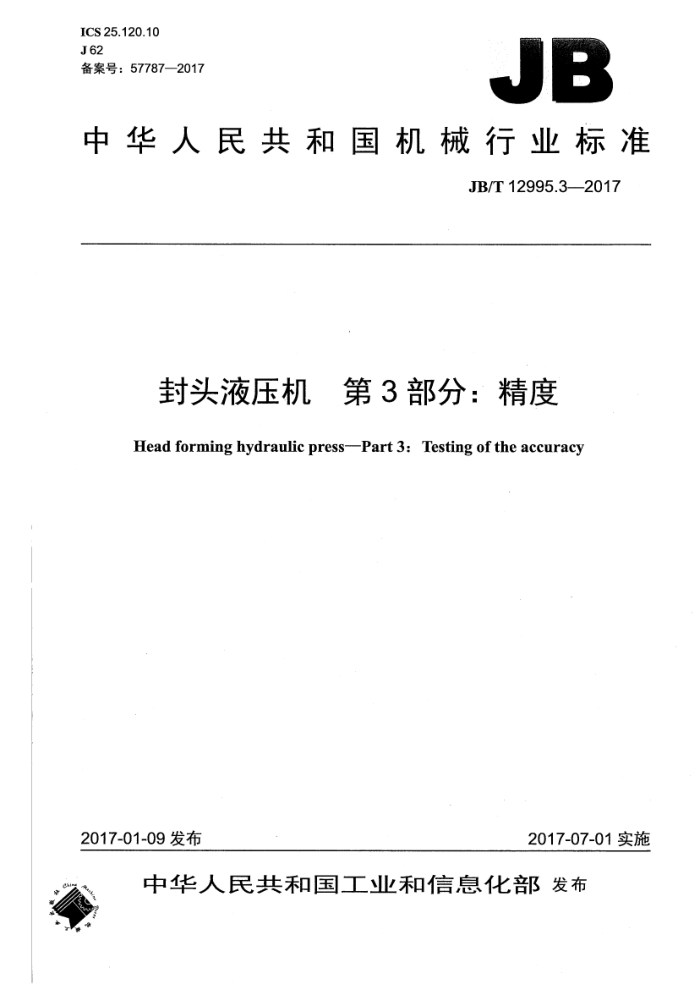

ICS 25.120.10 J 62 备案号：57787—2017
JB
中华人民共和国机械行业标准
JB/T12995.3—2017
封头液压机　第3部分：精度 Head forming hydraulic press-Part 3: Testing of the accuracy
2017-07-01实施
2017-01-09发布
中华人民共和国工业和信息化部发布 中华人民共和国
机械行业标准
封头液压机第3部分：精度
JB/T12995.3-2017
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm?0.75印张·23千字
2017年7月第1版第1次印刷
定价：15.00元
*
书号：15111·14239 网址：http：//www.cmpbook.com 编辑部电话：（010）88379399 直销中心电话：（010）88379399
封面无防伪标均为盗版
版权专有 侵权必究 JB/T12995.3—2017
目 次
前言
1
范围 2 规范性引用文件 3 检验说明， 4 精度检验.. 4.1工作台板或移动工作台上平面及拉伸滑块下平面的平面度 4.2 压边滑块下平面的直线度. 4.3滑块下平面对工作台面的平行度 4.4滑块运动轨迹对工作台面的垂直度
1 JB/T12995.32017
前言
JB/T12995《封头液压机》分为三个部分：
第1部分：型式与基本参数；第2部分：技术条件；一第3部分：精度。 本部分为JB/T12995的第3部分。 本部分按照GB/T1.1—2009给出的规则起草。 本部分由中国机械工业联合会提出。 本部分由全国锻压机械标准化技术委员会（SAC/TC220）归口。 本部分起草单位：合肥合锻机床股份有限公司、天津市天锻压力机有限公司、济南铸造锻压机械研
究所有限公司、福建省闽旋科技股份有限公司。
本部分主要起草人：严建文、崖华青、隋岩、马立强、朱斌、王玉山、张睿洁。 本部分为首次发布。
I JB/T12995.32017
封头液压机 第3部分：精度
1范围
JB/T12995的本部分规定了封头液压机的精度检验。 本部分适用于封头液压机。本部分不适用于在用户现场加工制造的超大型封头液压机。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T10923一2009锻压机械精度检验通则
3检验说明
3.1工作台面是封头液压机总装精度检验的基准面。 3.2 精度检验前，封头液压机应调整水平，其工作台面纵横向水平偏差不得超过0.20/1000。 3.3 装有移动工作台的，须使移动工作台处于封头液压机的工作位置并锁紧牢固。 3.4 精度检验应在空运转和满负荷运转试验后分别进行，以满负荷运转试验后的精度检验值为准。 3.5 精度检验应符合GB/T10923一2009的规定，也可采用其他等效的检验方法。 3.6 在检验平面时，当被检测平面的最大长度L≤1000mm时，不检测长度1为0.1L，L>1000mm 时，不检测长度[=100mm。 3.7 实际检测行程L应不小于滑块行程的30%。 3.8 工作台上平面、拉伸滑块、压边滑块下平面的平面度允许在装配前检验。 3.9 封头液压机的精度按其用途分为I级、Ⅱ级、Ⅲ级、IV级，用户可根据其产品的用途选择精度等级， 等级见表1。
表1
等级 I级 Ⅱ级 Ⅲ级 IV级
适用型式
用途冷压封头热压封头冷压封头
框架式框架式柱式柱式
热压封头
1 JB/T12995.3—2017
4 精度检验
4.1工作台板或移动工作台上平面及拉伸滑块下平面的平面度 4.1.1检验方法 4.1.1.1用平尺、量块检验
此方法一般用于长度尺寸小于或等于1600mm的平面。 在被检平面上选择相距最远的a、b、c三点作为测量基准（零位标记），将三个等高量块放在这三
点上，这些量块的上表面确定了比较理想的基准平面［见图1a)]。
将平尺放在α和c点上，在被检平面的e点处放一可调量块，使其与平尺的下表面接触，再将平尺放在b和e点上，在d点处放一可调量块，使其与平尺的下表面接触，这时a、b、c、d点的量块的上表面都已处在同一平面内，将平尺放至任意两点上即可测得被检测面上各点的偏差。
对于中心有孔的平面，使用本方法时可通过孔周围的过渡点按同样方法测量［见图1b)]。
a)
b)
图
4.1.1.2用水平仪检验
此方法一般用于长度尺寸大于1600mm的平面。 检验应符合GB/T10923—2009中5.3.2.4.1的规定。 用水平仪检验时，两条直线OmX和OO'Y确定测量基准面。 直线OX和OY最好选择呈互相垂直并分别平行于被检平面的轮廓边。检验从被检平面上的角点O
沿OX方向开始，按GB/T10923—2009中5.2.1.2.2的方法沿OA和OC线测定，然后沿O'A、O"A"、 和CB线测定（见本部分图2）。
2 JB/T12995.32017
X
M
C
v
图2
将测得数值进行数据处理，便可得到被检平面的平面度误差值。 4.1.2公差
工作台板或工作移动台上平面及拉伸滑块下平面的平面度公差应符合表2的规定。
表2
单位为毫米
等级 I级
公差 0.02+ 0.045,
1000 0.06 1000
Ⅱ级
0.03 +
0.075L
亚级
0.04 +
1000 0.09
IV级
0.05 +
L
1000
注：L,为测量范围，L,=L-2l，最小值为200mm。
4.1.3检验工具
平尺、等高量块、可调量块、水平仪、桥板。 4.2压边滑块下平面的直线度 4.2.1检验方法
用平尺、量块或指示器，或用精密水平仪，按GB/T10923一2009中5.2.1.2的规定，在本部分图3
所示的号和台四条中线上进行检验。
2 JB/T12995.3—2017
L
L
图3
4.2.2公差
直线度公差应符合表3的规定。
表3
单位为毫米
等级 I级
公差
0.02 + 0.045
1000
0.03 + 0.06 L
Ⅱ级
1000 0.075
Ⅲ级
0.04 +
L
1000
0.09 1000 L
IV级
0.05 +
注：L,为测量范围，L,=L-2l，最小值为200mm。
4.2.3检验工具
平尺、等高量块、可调量块、精密水平仪、桥板、指示表。 4.3滑块下平面对工作台面的平行度 4.3.1检验方法
在工作台上用支撑棒支在滑块下平面中心位置，拉伸滑块用一个支撑棒，支撑中心位置；压边滑块
用两个支撑棒，支撑左右方向号的中点位置时，检测前后方向，支撑前后方向台的中点位置时，检测
2
4
