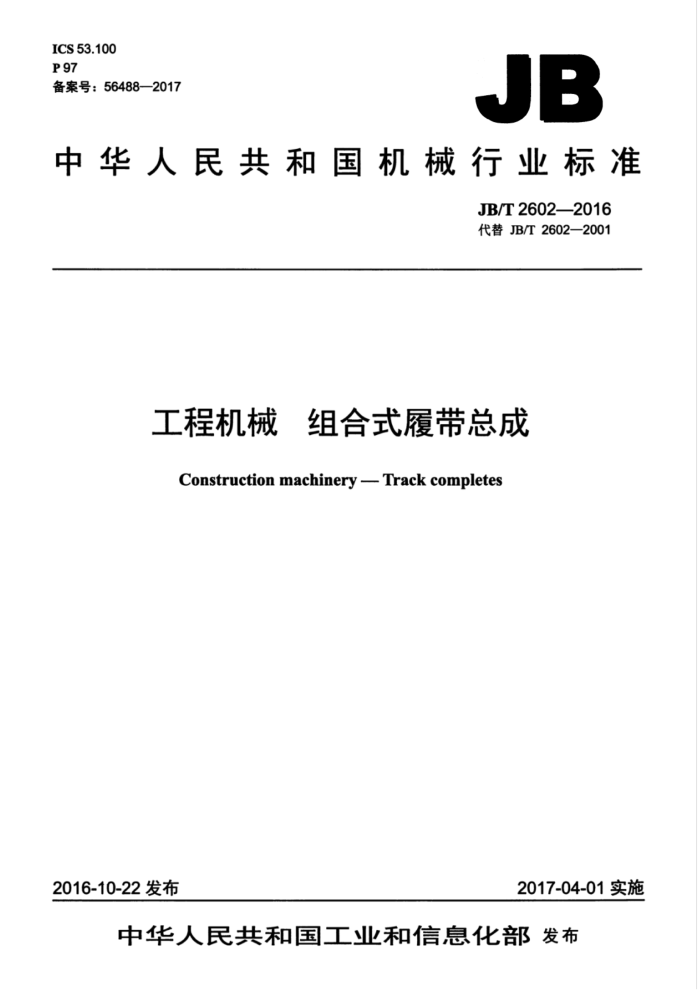

ICS53.100 P 97 备案号：56488—2017
JB
中华人民共和国机械行业标准
JB/T2602—2016 代替JB/T2602—2001
工程机械 组合式履带总成 Construction machinery - Track completes
2017-04-01实施
2016-10-22 发布
中华人民共和国工业和信息化部发布 JB/T2602—2016
目 次
前言 1范围 2规范性引用文件 3分类 3.1型式 3.2标记. 3.3参数. 4要求... 5检验规则.. 5.1出厂检验 5.2型式检验 6标志、包装、运输和贮存 6.1标志... 6.2包装... 6.3运输. 6.4贮存.. 附录A（资料性附录） 履带总成基本参数附录B（资料性附录） 履带总成主要零件推荐材料，
1
C
图1G型履带总成结构型式图2M型履带总成结构型式. 图3R型履带总成结构型式. 图4履带板主要结构型式
2 2
表A.1 履带总成基本参数示例表B.1 履带总成主要零件推荐材料
6 JB/T26022016
前言
本标准按照GB/T1.1—2009给出的规则起草。 本标准代替JB/T2602一2001《工程机械组合式履带总成》，与JB/T2602一2001相比主要技术变
化如下：
一修改了适用范围（见第1章，2001年版的第1章）；一修改了规范性引用文件（见第2章，2001年版的第2章）；一修改了产品的分类方式（见3.1，2001年版的第3章）；
修改了使用寿命要求（见4.8，2001年版的4.11）；一修改了检验规则（见第5章，2001年版的第5章）；修改了包装、运输和贮存的要求（见6.2~6.4，2001年版的第6章）； -增加了资料性附录（见附录A和附录B）。 本标准由中国机械工业联合会提出。 本标准由全国土方机械标准化技术委员会（SAC/TC334）归口。 本标准负责起草单位：山推工程机械股份有限公司、天津工程机械研究院、烟台富野机械集团有限公司。 本标准参加起草单位：中国龙工控股有限公司。 本标准主要起草人：黄静华、刘锡霞、张金、黄清元、郝淑敏、朱正象。 本标准所代替标准的历次版本发布情况为：
JB/T2602—1979、JB/T2602—2001。
II JB/T2602—2016
工程机械纟 组合式履带总成
1范围
本标准规定了常用节距的工程机械组合式履带总成（以下简称履带总成）的分类、要求、检验规则及标志、包装、运输和贮存。
本标准规定的履带总成主要适用于挖掘机、推土机、履带式装载机、挖掘装载机、吊管机、通井机、推粑机、钻机和扒渣机等。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 JB/T5947工程机械包装通用技术条件
3分类
3.1型式
履带总成按密封方式分为干式履带、密封履带和润滑履带，分别用字母G、M和R标识。履带总成结构型式如图1图3所示，履带板主要结构型式如图4所示。 3.2标记
履带总成的标记方法如下：口口×口×口口
履带总成执行标准编号履带板块数履带板宽度履带名义节距履带型式
示例：履带名义节距为216mm，履带板宽为560mm，38节的M型履带总成，标记为：
履带M216X560X38JB/T2602—2016
1
