ICS 19.020 P 67
DB21

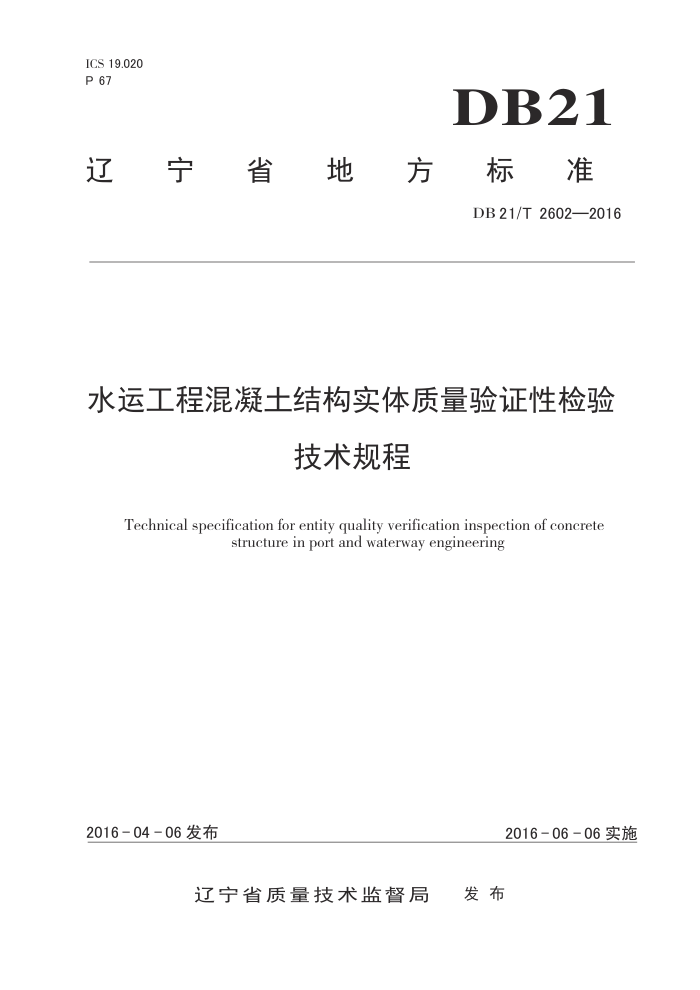

辽宁省地方标准
DB21/T2602—2016
水运工程混凝土结构实体质量验证性检验
技术规程
Technical specification for entity quality verification inspection of concrete
structure in port and waterway engineering
2016-04-06发布
2016-06-06实施
辽宁省质量技术监督局 发布 目 次
前 言
1 范围 2 规范性引用文件
3 术语与定义、符号
4 总则 5 混凝土强度检验 6 钢筋保护层厚度检验 7 抗氯离子渗透性能检验 8 道路堆场混凝土面层厚度检验 9 混凝土抗冻性能检验
(
附录A（资料性附录）本规程用词用语说明.：
14
附录B（资料性附录）《水运工程混凝土结构实体质量验证性检验技术规程》条文说明 前言
本规程按照GB/T1.1一2009的规则起草本规程由辽宁省交通工程质量与安全监督局提出。 本规程由辽宁省交通厅归口管理本规程起草单位：辽宁省交通工程质量与安全监督局
大连理工现代工程检测有限公司辽宁省交通厅港航管理局大连市水运工程质量监督站葫芦岛市交通工程质量与安全监督处
本规程主要起草人：闫福山、吴波、任铮、张佳运、苏方磊、刘洋、鄂宇辉、尹波、刘军、
田浩、张弓、赵延昌、王泽江、苟大荀、冯辉、周少山。
II DB21/T 2602-2016
水运工程混凝土结构实体质量验证性检验技术规程
1范围
本规程规定了我省水运工程混凝结构实体质量验证性检验的术语、总则、混凝土强度检验
钢筋保护层厚度检验、抗氯离子渗透性能检验、道路堆场面层厚度检验、抗冻性能检验等内容。
本规程适用于辽宁省内水运工程混凝土结构实体质量的验证性检验。
2规范性引用文件
下列文件对于本规程的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本规程。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规程
JTJ270一1998水运工程混凝土试验规程 JTS257一2008水运工程质量检验标准 JTS239一2015水运工程混凝土结构实体检测技术规程
3 3术语与定义、符号
3.1术语与定义 3. 1. 1
验证性检验 VerificationInspection 由质量监督机构或建设单位提出，由通过计量认证并具备相应能力等级的检测单位对涉及结构
安全或主要功能项目进行的复核性抽样检验。 3. 1. 2
平行检验 Parallel Inspection 监理单位利用一定的检查或检测手段，在施工单位自检的基础上，按照一定比例独立进行的检
查或检测活动。 3.1. 3
单位工程 UnitConstruction 指具备独立施工条件，建成后能够发挥设计使用功能的工程。
3.1.4
样本Sample 验证性检验中抽取的一个或多个个体。
3.2符号
1 DB21/T 2603-2016
符号 R. R: fea. Wa. fea,e fa.ol fu, do Stu fa F. fea. fa. fa. feu,si n Qm Q; Q. Qum x; iJ uin
意义测区回弹代表值第i个测点的回弹值
第：测区混凝土强度代表值（超声一回弹综合法）
第：测区超声波声速代表值
单个样本混凝土强度推定值（超声一回弹综合法）混凝土强度代表值的最小值（超声一回弹综合法）混凝土强度代表值的平均值（超声一回弹综合法）
混凝土强度标准差的平均水平值混凝土强度代表值的标准差芯样试件的抗压强度值（钻芯法）芯样试件的抗压试验所测得的最大压力第；个混凝土强度代表值（钻芯法）混凝土强度代表值的平均值（钻芯法）
混凝土立方体抗压强度标准值混凝土强度代表值中的最小值（钻芯法）
保护层厚度合格点率保护层厚度合格测点数
电通量平均值第；个电通量测定值电通量设计值电通量测定值的最大值第i个芯样面层厚度第：个芯样第处面层厚度
面层厚度最小值
4 总则
为加强我省水运工程实体质量管理，统一并规范水运工程混凝土结构实体质量验证性检验的方法和合格判定标准，制定本规程。 4.2水运工程混凝土结构实体质量验证性检验应在施工单位自检合格和监理单位平行检验合格的基础上进行。 4.3混凝土结构实体质量验证性检验的部位应根据工程结构特点，由质量监督机构会同建设单位和设计单位选定。 4.4当现场检测选用局部破损的取样检测方法时，检测工作结束后应及时修补因检测造成的混凝土结构损伤。 4. 5 5承担混凝土结构实体质量验证性检验的单位或机构应具有水运工程试验检测甲级资质，并经质量监督机构认可或授权。承担验证性检验项目的负责人应具有水运工程试验检测师资格。 4. 6 对于验证性检验结论不合格等异常情况，建设单位和质量监督机构应按照《水运工程质量检
4.1
2
