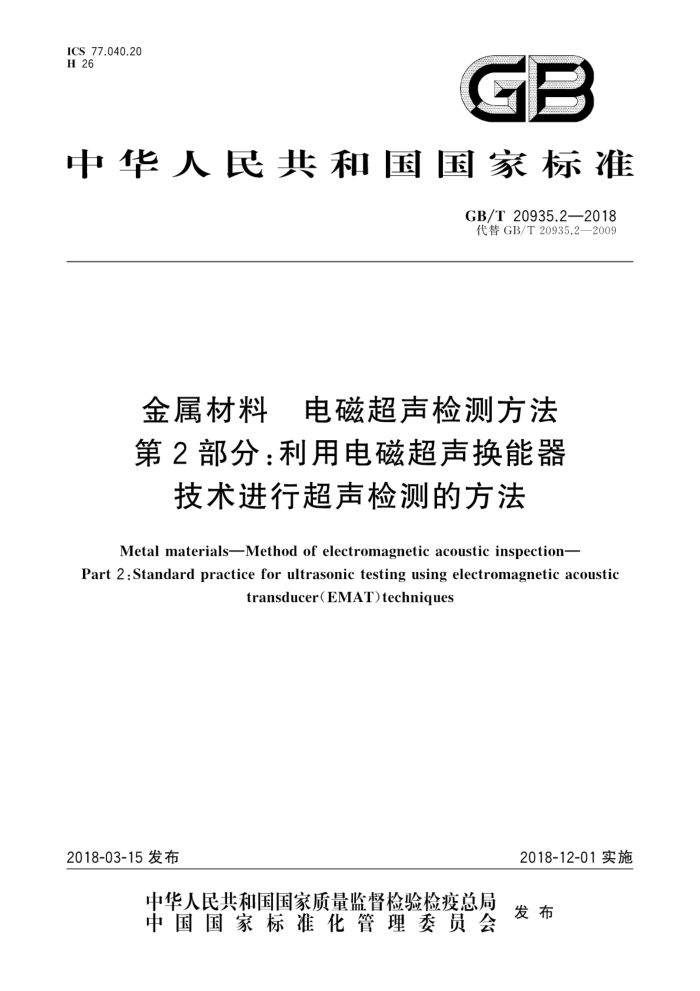

ICS 77.040.20 H 26
GB
中华人民共和国国家标准
GB/T20935.2—2018 代替GB/T20935.2—2009
金属材料 电磁超声检测方法第2部分：利用电磁超声换能器
技术进行超声检测的方法
Metal materialsMethod of electromagnetic acoustic inspection-
Part 2:Standard practice for ultrasonic testing using electromagnetic acoustic
transducer(EMAT)techniques
2018-03-15发布
2018-12-01实施
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 20935.2—2018
目 次
前言
m
范围 2 规范性引用文件 3 术语和定义
原理概述意义和用途应用条件设备 8 校验
N
5
6
1
11
检测方法· 10 结果判定 11 检测报告
9
12
13 13 GB/T20935.2—2018
前言
GB/T20935《金属材料电磁超声检测方法》分为以下3个部分：一第1部分：电磁超声换能器指南；一第2部分：利用电磁超声换能器技术进行超声检测的方法；一第3部分：利用电磁超声换能器技术进行超声表面检测的方法。 本部分为GB/T20935的第2部分本部分按照GB/T1.1一2009给出的规则起草。 本部分代替GB/T20935.2一2009《金属材料电磁超声检验方法第2部分：利用电磁超声换能器
技术进行超声检测的方法》，与GB/T20935.2一2009相比主要技术变化如下：
将范围中条目进行了合并，删除了原标准1.7本部分以国际单位作为标准单位”和“1.8本部分不论述与使用有关的安全问题。使用者有责任在使用前制定有益安全和健康的规程，并确定其适用范围。”（见第1章，2009年版1.7和1.8）；修改了规范性引用文件（见第2章，2009年版第2章）；将第6章中人员资格要求修改为“如果合同要求，实施本部分检测的人员应取得由相关部门按
一
GB/T9445或等效标准鉴定的技术资格，并经雇主授权。资格鉴定依据的标准（含版本年号）应在合同中注明。”（见6.1，2009年版6.1）。
本部分由中国钢铁工业协会提出本部分由全国钢标准化技术委员会（SAC/TC183)归口。 本部分起草单位：钢铁研究总院、钢研纳克检测技术有限公司、冶金工业信息标准研究院。 本部分主要起草人：张建卫、范弘、刘涛、徐磊、刘光磊、沈海红、董莉。 本部分所代替标准的历次版本发布情况为：
GB/T20935.2—2009。
II GB/T20935.2—2018
金属材料电磁超声检测方法第2部分：利用电磁超声换能器
技术进行超声检测的方法
1范围
GB/T20935的本部分给出了利用电磁超声换能器（EMAT)进行特定超声检测的原理概述、意义和用途，并规定了应用条件、设备、校验、检测方法、结果判定和检测报告
本部分适用于使用者认为采用电磁超声换能器技术优于传统压电技术的场合；不适用于传统技术更具优势的场合。
本部分适用于可由电磁方法产生声波的所有材料，包括铁磁性或非铁磁性金属材料。 注：本部分介绍了一些经过验证的电磁超声换能器技术的应用，但不意味这些技术是最佳或唯一的，仅仅是提供一
些应用的选择。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件
GB/T 9445 无损检测人员资格鉴定与认证 GB/T11344无损检测接触式超声脉冲回波法测厚方法 GB/T12604.1 无损检测术语 超声检测 GB/T12604.6 无损检测术语 涡流检测 GB/T20935.1 金属材料电磁超声检测方法 第1部分：电磁超声换能器指南 GB/T 23900 无损检测材料超声速度测量方法
3术语和定义
GB/T12604.1、GB/T12604.6和GB/T20935.1界定的术语和定义适用于本文件
4原理概述
4.1吴 表面检测 4.1.1在被检材料中激发的表面波可灵敏地探测出表面的不连续性，它是通过不连续性界面的反射回波或透过波衰减来感知不连续性的，即可以采用脉冲反射技术或一发一收技术。 4.1.2一种典型的激发表面波或兰姆波的电磁超声换能器见图1。施加的外磁场B。平行于非铁磁性或铁磁性材料表面，回折线圈平行放置在材料表面并通以射频（RF)电脉冲，通过感应在材料表面产生电流，表面电流在磁场中受洛伦兹力作用，洛伦兹力激发出垂直于材料表面振动的应力波进而产生表面波。电磁超声换能器一般产生双向表面波，通过特殊设计也可产生与传统超声检测相同的单向波。
1 GB/T20935.2—2018
Bo
F
说明： 1—回折线圈； 2 表面声波脉冲； B— 外加磁场； F,——洛伦兹力。
图1产生表面波或兰姆波的典型电磁超声换能器
4.1.3表面不连续可导致表面波的反射或衰减。在电磁超声换能器接收线圈附近，反射或衰减的超声波使置于磁场中的导体产生振动，从而在线圈中感应出可测量的电压。
4.2内部检测
4.2.1为了发现材料内部的不连续性，应使用超声体波进行检测。与表面检测原理相同，内部检测也是通过不连续性界面的反射回波或透过波衰减来感知不连续性的。 4.2.2根据对象不同可选择纵波或横波检测。虽然直声束脉冲反射法最直观，但根据不连续性的位置和取向等因素选择斜声束一发一收技术可能更为理想。 4.2.3一种典型的激发体波的电磁超声换能器装置见图2。施加的外磁场B。垂直于非铁磁性或铁磁性材料表面，螺旋扁平线圈平行放置在材料表面并通以脉冲电流，通过感应在材料表面产生电流，表面电流在磁场中受洛伦兹力作用，在材料表面形成振动的应力波。根据磁场方向不同，可激发垂直于工件表面传播的径向偏振横波或平面偏振横波，图2装置激发的是径向偏振横波。在非铁磁性材料中也能激发出可供使用的纵波；而在铁磁性材料，由于耦合效率极低所以很难激发纵波。内部检测可以使用通过波型转换得到的纵波。7.2详细介绍了激发各种模式体波的电磁超声换能器和磁化装置
2
