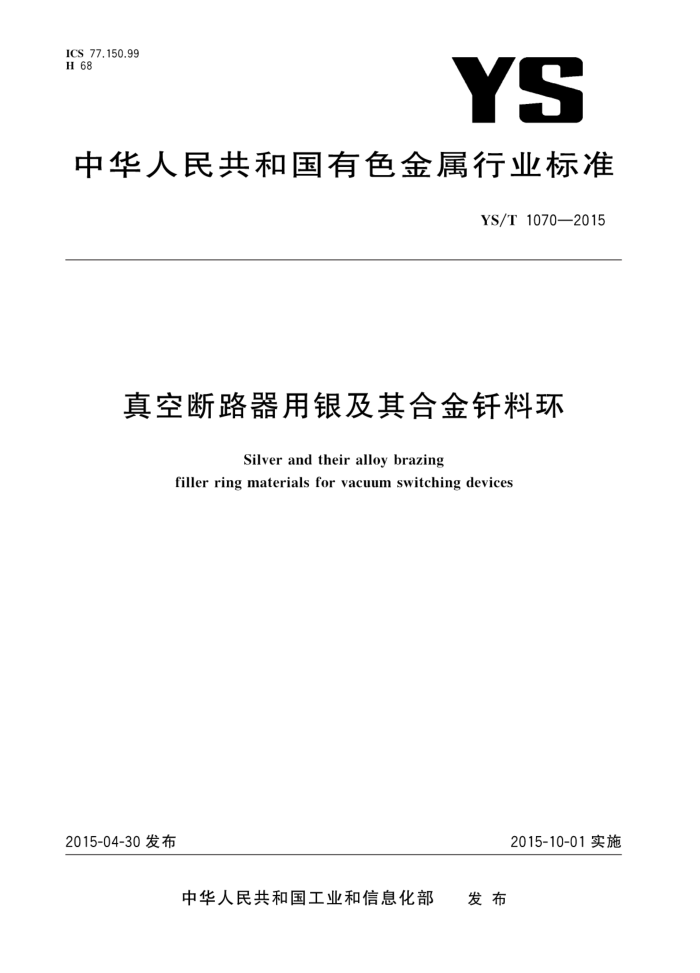

ICS 77.150.99 H 68
YS
中华人民共和国有色金属行业标准
YS/T1070—2015
真空断路器用银及其合金钎料环
Silver and their alloy brazing
filler ring materials for vacuum switching devices
2015-04-30发布
2015-10-01实施
发布
中华人民共和国工业和信息化部 中华人民共和国有色金属
行业标 准
真空断路器用银及其合金钎料环
YS/T1070—2015
*
中国标准出版社出版发行北京市朝阳区和平里西街甲2号（100029）北京市西城区三里河北街16号（100045）
网址：www.gb168.cn 服务热线：400-168-0010
010-68522006
2015年9月第一版
*
书号：155066·2-29073
版权专有 侵权必究 YS/T1070—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由全国有色金属标准化技术委员会（SAC/TC243)提出并归口。 本标准负责起草单位：贵研铂业股份有限公司、有色金属技术经济研究院本标准起草人：蒋传贵、王海燕、向磊、王剑平、朱武勋、张春荣
I YS/T1070—2015
真空断路器用银及其合金钎料环
1范围
本标准规定了真空断路器用银及其合金钎料环的技术要求、试验方法和检验规则及标志、包装、运输和贮存及质量证明书与订货单（或合同）内容。
本标准适用于真空断路器用不锈钢、镍及其合金、铜及其合金、陶瓷材料等部件的真空钎焊用银及其合金钎料环产品。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件
GB/T1425贵金属及其合金熔化温度范围的测量热分析试验方法 GB/T5121.8铜及铜合金化学分析方法氧含量的测定 GB/T15072（所有部分）贵金属合金化学分析方法 GB/T15077贵金属及其合金材料几何尺寸测量方法 GB/T18035一2000贵金属及其合金牌号表示方法 GJB950A（所有部分）贵金属及其合金微量元素分析方法 SJ/T10754电子器件用金、银及其合金钎焊料检验方法清洁性检验方法 SJ/T10755电子器件用金、银及其合金钎焊料检验方法溅散性检验方法
3要求
3.1产品标记方法和标记示例以及分类
3.1.1产品标记方法和标记示例
本标准合金牌号采用GB/T18035一2000表示方法表示。
BV 0000 口/口
钎焊材料的固相线温度和液相线温度钎焊材料的基本元素和含量及其添加元素真空钎焊材料代号钎焊材料代号
示例1： BVAg72Cu779表示含72%的银，铜为添加元素，固相线温度为779℃，液相线温度为779℃，用于电真空器件的银
铜合金钎焊材料。
示例2： BVAg71.5CuNi780/795表示含银为71.5%，铜镍为添加元素，固相线温度为780℃，液相线温度为795℃，用于电
真空器件的银铜镍合金钎焊材料。
1 YS/T1070—2015
3.1.2 产品类型
钎料环产品类型分为圆型环、异型环和非圆型三类，见图1～图5所示。 3.1.3 3产品状态分为硬态（Y）、半硬态（Y）和软态（M)三种。
一般以硬态供货，若需半硬态或软态产品，必须在订货合同中注明。
3.2 化学成分
钎料的化学成分应符合表1的规定。杂质元素总量含表中所列金属杂质元素及未列的其他金属杂质元素。杂质元素总量不做出厂分析，需方如有需求，供需双方协商解决，并在订货合同中注明，
表1 化学成分
（质量分数)%
杂质含量，不大于
主要成分
牌 号
Ni
Pb Zn Cd 0 总量 0.002 0.003 0.001 0.003 0.01 0.005 0.005 0.003 0.003 0.15 0.005 0.005 0.003 0.003 0.15 0.005 0.005 0.003 0.003 0.15 0.005 0.005 0.003 0.003 0.15 0.005 0.005 0.003 0.003 0.15 0.005 0.005 0.003 0.003 0.15 0.005 0.005 0.003 0.003 0.15 0.005 0.005 0.005 0.003 0.15 0.005 0.005 0.005 0.003 0.15
Ag 99.99 余量 28±1.0 余量 50±1.0 余量 55±1.0 余量 70±1.0 余量 28±1.0 2±0.5 余量 28±1.0 1.0±0.25 余量 28±1.0 0.75±0.25 余量 32±1.0 2.0±0.25 余量 35±1.0 2.0±0.25 余量 28±1.0 余量 20±1.0 余量 32±1.0 余量 27±1.0
Cu
其他
BVAg962 BVAg72Cu779 BVAg50Cu780/875 BVAg45Cu780/880 BVAg30Cu780/945 BVAg70CuNi785/820 BVAg71CuNi780/800 BVAg71.5CuNi780/795 BVAg66CuNi785/820 BVAg63CuNi785/850 BVAg52CuPd867/900 BVAg65CuPd845/880 BVAg58CuPd824/852 BVAg68CuPd807/810
Pd:20±0.5 0.005 0.005 0.005 0.003 0.15 Pd:15±0.5 0.005 0.005 0.005 0.003 0.15 Pd:10±0.5 0.005 0.005 0.005 0.003 0.15 Pd:5±0.5 0.005 0.005 0.005 0.003 0.15 Ge:2.0±0.5
BVAg70CuGeCo780/800 余量 28±1.0
0.005 0.005 0.003 0.003 0.15
Co:0.3±0.10 In;15±0.5 0.005 0.005 0.003 0.003 0.15 In:10±0.5 0.005 0.005 0.003 0.003 0.15
余量 24±1.0 余量 27±1.0 余量 27±1.0
BVAg61CuIn625/710 BVAg63Culn655/710 BVAg60Culn650/710
In:13±0.5 0.005 0.005 0.003 0.003 0.15
注：新旧牌号及参考熔化温度对照表见附录A。
3.3 钎料环尺寸和偏差 3.3.1 图1所示钎料环产品的几何尺寸及其允许偏差应符合表2的规定
2 YS/T1070—2015
表2钎料环产品的几何尺寸
单位为毫米
同心度允许偏差 ±0.20
内外径 D.d ≤50
厚度h 0.02~0.05 >0.05~0.10 >0.10~0.30 >0.30~0.50
允许偏差 ±0.005 ±0.008
钎料环宽度
允许偏差
<5
±0.08
0 0.02 0 0.04
>5
±0.40
>50
±0.10
3.3.2 图2所示钎料圆片产品的几何尺寸及其允许偏差应符合表3的规定。
表3 钎料圆片产品几何尺寸
单位为毫米
厚度h ≥0.02~0.05 >0.05~0.10 >0.10~0.30 >0.30~0.50
允许偏差 ±0.005 ±0.008
外径尺寸D
允许偏差 ±0.08
≤50
0 0.02 0 0,04
>50
±0.1
D
说明： D d
钎料环外径：钎料环内径。
图1 钎料圆环示意图
图2 钎料圆片示意图
3.3.3图3所示的钎料异型环产品的几何尺寸及其允许偏差应符合表4的规定。
表4 钎料异型环产品几何尺寸
单位为毫米
厚度 h
同心度 外圆尺寸允许偏差
钎料环宽度
内圆尺寸
允许偏差
允许偏差
允许偏差
D ≤50
d
≥0.02~0.05 >0.05~0.10 >0.10~0.30
±0.05 ±0.08 0.02
+0.5 0.0
+ 0.0 0.5
≤50
<5
±0.30
0
+ 0.0 1.0
+1.0 0.0
±0.50
≥5
>50
>50
0
>0.30~0.50
0.04
3 YS/T1070—2015
均分-I.
D
说明： D 钎料环外径；
钎料环内径；异型环凸起宽度尺寸。
d L
图3 钎料异型环示意图
3.3.4图4和图5所示的异型钎料产品的几何尺寸及其允许偏差应符合表5的规定。
表5非圆型钎料产品几何尺寸
单位为毫米
长度尺寸 L、LL2 <50 50~<100
宽度尺寸 W、W..W
厚度h ≥0.02~0.05 >0.05~0.10 >0.10~0.30 >0.30~0.50
允许偏差
长度允许偏差
宽度允许偏差
<5 5~<10
±0.05 ±0.08 0.02 0.04
±0.20
±0.10
±0.50
±0.20
100
10
±0.80
±0,50
Li L2
说明： Li、L2 方型钎料框的外框和内框长度；
外框和内框宽度；钎料框倒角0.2mm。
W,,W, R0.2
图4 方型钎料框示意图
N
