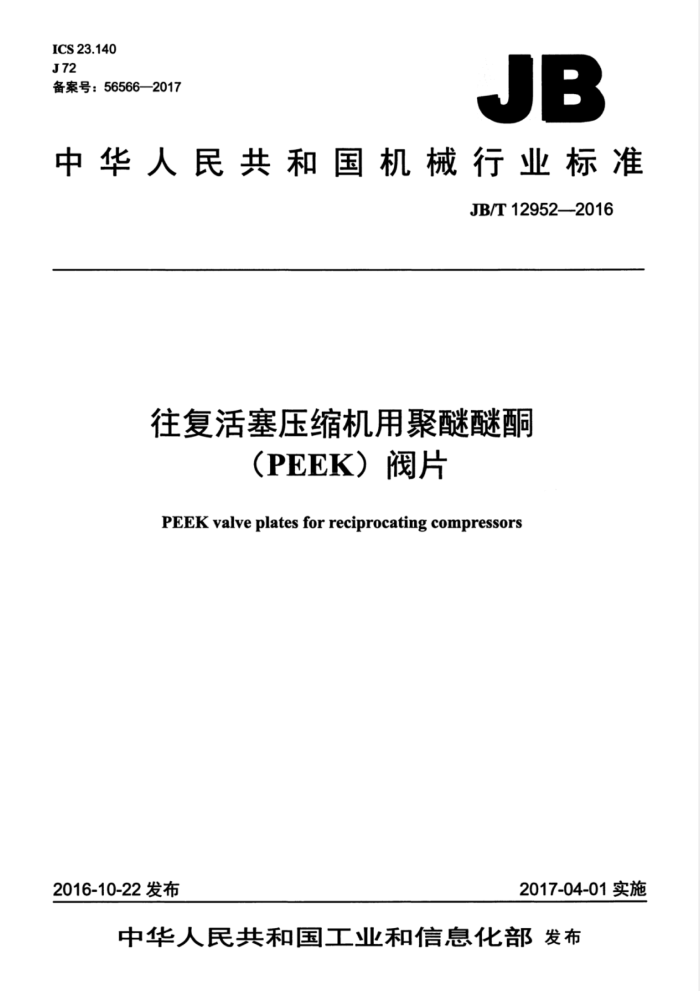

ICS23.140 J72 备案号：56566—2017
JB
中华人民共和国机械行业标准
JB/T12952—2016
往复活塞压缩机用聚醚醚酮
（PEEK）阀片
PEEK valve platesfor reciprocating compressors
2016-10-22 发布
2017-04-01实施
中华人民共和国工业和信息化部发布 JB/T12952—2016
目 次
前言 1范围 2规范性引用文件 3分类和标记， 3.1分类.. 3.2标记. 4要求 4.1材料性能与阀片结晶度 4.2尺寸、极限偏差、几何公差与表面粗糙度 4.3加工. 4.4更换期. 5检验规则与试验方法. 6包装、合格证、标志和贮存 6.1包装.. 6.2合格证.. 6.3标志... 6.4存附录A（资料性附录） PEEK阀片结晶度的计算及其作用 A.1 结晶度的计算 A.2 结晶度的作用
-
6
表1PEEK阀片的原材料表2同一网状PEEK阀片的厚度差值表3PEEK阀片的平面度公差表4抽样方案，
-
1 JB/T12952—2016
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国压缩机标准化技术委员会（SAC/TC145）归口。 本标准负责起草单位：台州环天机械有限公司。 本标准参加起草单位：上海环天压缩机有限公司、威格斯高性能材料贸易（上海）有限公司。 本标准主要起草人：许海平、胡伟强、黄正继、钱奇杰、赵以钧、于顺东。 本标准为首次发布。
Ⅱ JB/T12952—2016
往复活塞压缩机用聚酮（PEEK）阀片
1范围
本标准规定了往复活塞压缩机用聚醚醚酮（PEEK）阀片（以下简称PEEK阀片）的分类、标记、 要求、检验规则、试验方法、包装、合格证、标志和贮存。
本标准适用于往复活塞压缩机气阀用聚醚醚酮聚合物材料（GL系列）制作的网状阀片和环状阀片。 本标准不适用于氧气、氯气等氧化性气体压缩机的PEEK阀片。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1040.1塑料拉伸性能的测定第1部分：总则 GB/T1040.2塑料拉伸性能的测定第2部分：模塑和挤塑塑料的试验条件 GB/T1184一1996形状和位置公差未注公差值 GB/T1801一2009产品几何技术规范（GPS） 极限与配合公差带和配合的选择 GB/T1843塑料悬臂梁冲击强度的测定 GB/T2828.1一2012计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样
计划
GB/T9341塑料弯曲性能的测定 GB/T22095—2008铸铁平板 JB/T2231.4往复活塞压缩机零部件第4部分：金属环状阀片 JB/T7239一2013往复活塞压缩机用金属网状阀片
3分类和标记
3.1分类 3.1.1PEEK阀片分为网状和环状。网状PEEK阀片代号以P和“网”字汉语拼音第一个字母“W” 的组合一一“PW”为标记，环状PEEK阀片代号以P和“环”字汉语拼音第一个字母“H”的组合一“PH”为标记。 3.1.2网状PEEK阀片型式为JB/T7239一2013中3.1规定的WA型，其基本尺寸（厚度除外）按JB/T 7239一2013中表A.1的规定，厚度分为4mm、5mm、6mm三种规格。 3.1.3环状PEEK阀片的基本尺寸（厚度除外）按JB/T2231.4的规定，厚度分为4mm、5mm、6mm 三种规格。环状PEEK阀片类别及编组按JB/T2231.4的规定执行。
1 JB/T12952—2016
3.2标记 3.2.1网状PEEK阀片标记
口x口x口
PW
阀片材料代号，见表1 阀片厚度t，单位为毫米（mm）阀片内径dg，单位为毫米（mm）阀片实际外径D，单位为毫米（mm）阀片各环槽宽度b，单位为毫米（mm）阀片型式代号
示例： b=4mm，D=150mm，d。=34mm，t=6mm，材料为450GL30的网状PEEK阀片，标记为：
PW4-150X34X6-GL JB/T12952—2016
3.2.2环状PEEK阀片标记
PH -x0
阀片材料代号，见表1 阀片厚度t，单位为毫米（mm）阀片外径D，单位为毫米（mm）阀片的类别，以大写罗马数字表示，按3.1.3的规定阀片型式代号
示例1： Ⅱ类，外径D=90mm，厚度t=5mm，材料为450GL30的环状PEEK阀片，标记为：
PHI-90X5-GLJB/T12952—2016
示例2： Ⅲ类，外径D=100mm，厚度t=6mm，材料为450GL30Black的环状PEEK阀片，标记为：
PHⅢ-100X6-GLBJB/T12952—2016
4要求
4.1材料性能与阀片结晶度 4.1.1PEEK阀片的原材料见表1。允许使用其他能确保4.1.2性能要求的聚醚醚酮聚合物材料
表1 PEEK阀片的原材料
密度 g/cm3 1.49~1.53
外观要求
材料名称
材料代号 GL GLB
材料牌号 450 GL30 450 GL30 Black
颜色灰黄色黑色
状态颗粒状
聚醚醚酮聚合物
(GL系列) 注：其他允许使用的原材料应写明材料牌号、材料代号、密度和外观要求。
2 JB/T12952—2016
5检验规则与试验方法
5.1PEEK阀片的原材料入库时应有原材料制造厂提供的质量证明书，质量证明书应包含4.1.1和4.1.2 要求的内容。 5.2PEEK阀片的尺寸、几何精度和外观质量须经质量检验部门检验合格。 5.3出厂检验项目为4.2和4.3，其中4.3.4和4.3.5为全检，其余项目为抽样检验。抽样方案按GB/T 2828.1一2012次正常抽样方案，具体见表4。
表4抽样方案
接收质量限 (AQL)
项目阀片内径、外径阀片厚度偏差同一阀片的厚度环状阀片的径向宽度
要求 4.2.1 4.2.2 4.2.3 4.2.4 4.2.5 4.2.6 4.2.7
检验方法
检验水平
1.5 2.5
S-4 S-3 S-4 S-3 1 1
5.4
1.5 2.5 2.5
5.5 5.6 5.7
平面度垂直度表面粗糙度
5.4PEEK阀片的几何精度应用通用量具及专用塞规检验。 5.5PEEK阀片的平面度误差应用比公差值大0.01mm的圆头塞尺检测，塞不进者为合格。检验应在平板上进行，平板精度应不低于GB/T22095-2008的1级精度。 5.6PEEK阀片的垂直度误差应在负荷状态下，用平板和带表卡尺测量。 5.7 PEEK阀片的表面粗糙度应用表面粗糙度仪检验。 5.8 PEEK阀片的外观应逐件目视检查，检查结果应符合4.3.4和4.3.5的规定。 5.9 PEEK阀片的结晶度按下列要求进行检测：
a）有下列情形之一时，应对PEEK阀片结晶度进行检测：
产品定型生产；一材料配比及制造工艺有较大改变，可能影响产品性能；一连续停产六个月以上，恢复生产；一正常生产时每12个月进行一次检测。
b）PEEK阀片结晶度的检测及计算参见附录A。 c）从产品中随机抽取3件进行结晶度测试，结果应符合4.1.3的规定。如测试结果不合格，允许进
行加倍抽样检验，如复检仍有不合格，则判该次检验不合格。
5.10PEEK阀片材料的性能应按下列方法进行检测：
-拉伸强度按GB/T1040.1和GB/T1040.2的规定；悬臂梁冲击强度按GB/T1843的规定；弯曲强度和弯曲模量按GB/T9341的规定。
6包装、合格证、标志和贮存
6.1包装 6.1.1PEEK阀片应用不透水、无腐蚀的包装材料进行封装。 4
