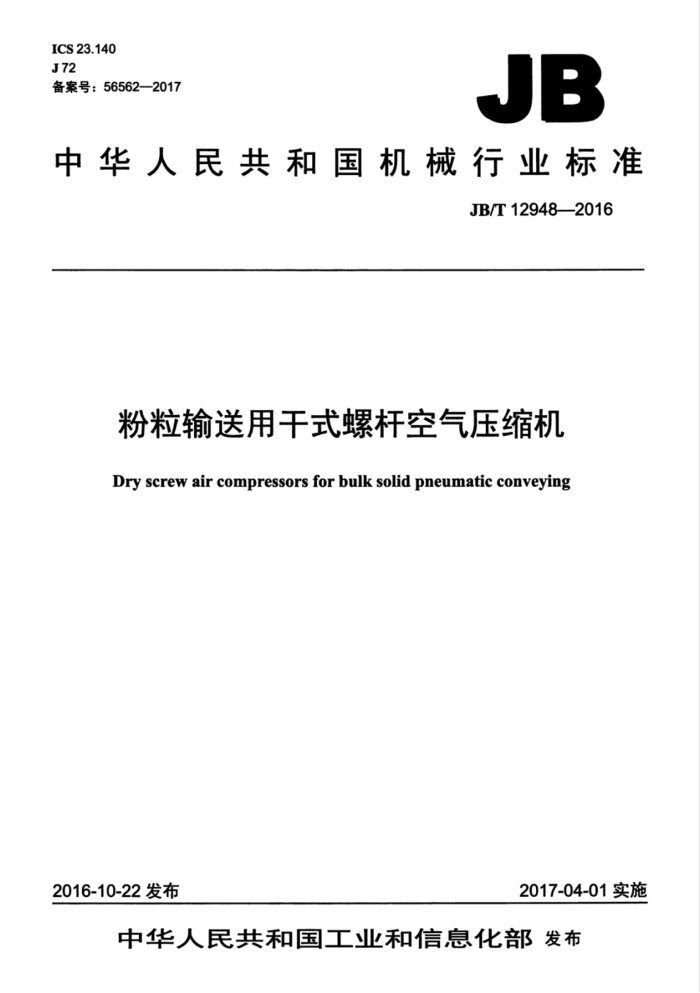

ICS 23.140 J72 备案号：56562—2017
JB
中华人民共和国机械行业标准
JB/T12948—2016
粉粒输送用干式螺杆空气压缩机
Dry screw air compressors for bulk solid pneumatic conveying
2017-04-01实施
2016-10-22发布
中华人民共和国工业和信息化部发布 JB/T12948—2016
目 次
前言 1范围 2规范性引用文件 3术语和定义 4基本参数 5要求... 6 试验方法， 7检验规则..
7.1检验类型， 7.2型式检验， 7.3出厂检验， 8标志、包装及贮存附录A（规范性附录） 允许偏心距
图A.1 允许偏心距
C
表1性能参数（一）表2性能参数（二）表3行驶里程分配表. JB/T12948—2016
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国压缩机标准化技术委员会（SAC/TC145）归口。 本标准起草单位：合肥通用机械研究院、安徽开乐专用车辆股份有限公司、陕西汉机精密机械股份
有限公司、无锡压缩机股份有限公司、宁波熠强螺杆技术有限公司。
本标准主要起草人：钱则刚、鲍军、桂选举、周斌、谭孟谓、骆建国。 本标准为首次发布。
ⅡI JB/T12948—2016
粉粒输送用干式螺杆空气压缩机
1范围
本标准规定了粉粒输送用干式螺杆空气压缩机（以下简称螺杆空压机）的术语和定义、基本参数、 要求、试验方法、检验规则、标志、包装及贮存。
本标准适用于驱动功率为30kW～315kW、额定排气压力为0.2MPa～0.3MPa的螺杆空压机。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T150（所有部分）压力容器 GB/T151热交换器 GB/T3480.5直齿轮和斜齿轮承载能力计算第5部分：材料的强度和质量 GB/T3853 容积式压缩机验收试验 GB/T4975 容积式压缩机术语总则 GB/T4980 容积式压缩机噪声的测定 GB/T7777 容积式压缩机机械振动测量与评价 GB/T10095.1一2008圆柱齿轮精度制第1部分：轮齿同侧齿面偏差的定义和允许值 GB/T13306标牌 GB/T15487容积式压缩机流量测量方法 GB22207 容积式空气压缩机安全要求 JB/T2589 容积式压缩机型号编制方法 JB/T6431 容积式压缩机用灰铸铁件技术条件 JB/T6441 压缩机用安全阀 JB/T6908容积式压缩机用钢锻件 JB/T7662容积式压缩机术语回转压缩机 JB/T7663.1容积式压缩机包装技术条件 JB/T9104容积式压缩机用球墨铸铁件技术条件 TSG21固定式压力容器安全技术监察规程 TSGZF001安全阀安全技术监察规程
3术语和定义
GB/T4975及JB/T7662界定的术语和定义适用于本文件。
4基本参数
4.1螺杆空压机的型号编制应符合JB/T2589的规定。
1 JB/T12948—2016
4.2 螺杆空压机的额定排气压力、公称容积流量及配用的驱动功率应符合表1的规定。
表11 性能参数（一）
额定排气压力 MPa 0.25 公称容积流量 m/min 6.2 7.8 9.7 12.2 17.0 20.9 26.1 32.2 39.0 50.0 62.5 78.8
驱动功率 kw 30 37 45 55 75 90 110 132 160 200 250 315
0.3
0.2
7.1 9.0 11.3 14.1 19.8 24.4 30.7 36.9 46.1 58.4 73.0 91.9
5.7 7.2 8.9 10.9 15.2 18.6 23.2 27.9 34.5 43.2 54.0 68.0
5 要求
5.1 螺杆空压机应符合本标准的规定，并按经规定程序批准的图样和技术文件制造。 5.2 螺杆空压机的规定工况为：
a）吸气压力：0.1MPa（绝对压力）； b）吸气温度：20℃； c）吸气相对湿度：0； d) 额定排气压力：按表1的规定，单位为兆帕（MPa）； e）转速：按产品技术文件的规定，单位为转每分（r/min）。
5.3螺杆空压机在规定工况下的比功率应不大于表2的规定。
表2 性能参数(二）
额定排气压力 MPa
驱动功率 kw 30 37 45 55 75 90 110 132
噪声声功率级 dB (A)
0.2
0.25
0.3
比功率 kW/(m/min)
4.0 3.9 3.8 3.7 3.6 3.5 3.4 3.4
4.6 4.5 4.4 4.3 4.2 4.1 4.0 3.9
5.0 4.9 4.8 4.8 4.7 4.6 4.5 4.5
102
2 JB/T12948—2016
表2性能参数（二）（续）额定排气压力 MPa
驱动功率 kw 160 200 250 315 注：噪声指标是指螺杆空压机安装在隔声罩中时的机组噪声值。
噪声声功率级 dB (A)
0.3
0.25
0.2
比功率 区kW/(m/min）
3.9 3.8 3.8 3.8
4.4 4.4 4.4 4.4
3.3 3.3 3.3 3.3
103
104
5.4！ 螺杆空压机在规定工况下的噪声声功率级应不大于表2的规定。 5.5！ 螺杆空压机在规定工况下的实际容积流量应不低于公称容积流量的95%。 5.6！ 螺杆空压机的振动烈度应符合GB/T7777的规定。 5.7在环境温度不高于40℃的情况下，应保证螺杆空压机正常运行。 5.8螺杆空压机的安全要求应符合GB22207的规定。 5.9螺杆空压机应设置安全阀。安全阀应符合JB/T6441和TSGZF001的规定 5.10螺杆空压机至少应设有下列自动保护装置，且当发生其中任一情况时，机组应能报警或自动停机，并给出相应的指示：
一排气温度超限；一润滑油压力过低；一电动机过载。
5.11压力润滑油系统中，应设置全流量过滤器，至少能滤除大于25μm的微粒。 5.12螺杆空压机的吸气口应设置空气滤清器。 5.13螺杆空压机的气路、油路系统应连接可靠并保证密封，不应有互相渗漏和外泄的现象。 5.14当螺杆空压机应用于粉粒物料运输车等车载环境时，固定连接用螺栓应满足车辆正常运行与使用要求，机组内所有零部件应连接牢固可靠，在车速40km/h下紧急制动时不应有相互移动。 5.15当螺杆空压机应用于粉粒物料运输车等车载环境时，外形尺寸及连接方式应满足车辆有限空间内的布置要求，优先选用主车取力器通过传动轴与螺杆空压机输入轴直接连接的方式， 5.16螺杆空压机的机壳、排气端轴承座等受压零件，应以1.5倍的最高工作压力进行水压试验，保压 30min，不得渗漏。 5.17螺杆空压机设有增速箱时，其箱体应用煤油做渗漏试验，历时2h，不得有渗漏现象。 5.18螺杆空压机的钢制压力容器应符合GB/T150（所有部分）和TSG21的规定。钢制管壳式换热器应符合GB/T151的规定。 5.19螺杆空压机的灰铸铁件应符合JB/T6431的规定，球墨铸铁件应符合JB/T9104的规定，锻件应符合JB/T6908的规定。允许采用不低于上述材料性能的其他材料。 5.20螺杆空压机的转子应做动平衡试验，其平衡精度等级应不低于G2.5级，单位转子重量的允许偏心距e应符合附录A的规定。 5.21齿轮材料及热处理质量检验要求应不低于GB/T3480.5的规定。齿轮精度应不低于GB/T 10095.1一2008中6级的规定。 5.22机组和隔声罩的外表面应按图样和相关技术文件的要求进行涂装。涂膜应具有耐温和耐腐蚀性能，表面应光滑、色泽一致，不允许有损伤和剥落等影响外观质量的缺陷存在。 5.23成套供给用户的螺杆空压机应包括：
螺杆空压机组；
3 JB/T12948—2016
随机备件；一专用工具；一随机文件（包括产品合格证、产品使用说明书、装箱单及压力容器的有关文件）。
5.24制造厂对按产品使用说明书正常使用的螺杆空压机保用一年，但从发货之日起计，不超过十八个月。在此期间，产品确因设计或制造不良而损坏或不能正常运转时，制造厂应负责免费修理或更换。
6试验方法
6.1! 螺杆空压机性能试验按GB/T3853的规定。 6.2 螺杆空压机流量测量按GB/T15487的规定。 6.3！ 螺杆空压机噪声测定按GB/T4980的规定。 6.4！ 螺杆空压机振动测定按GB/T7777的规定。
7检验规则
7.1检验类型
螺杆空压机的检验包括： ——型式检验；出厂检验。
7.2型式检验 7.2.1试制的螺杆空压机（包括新产品或转厂生产的老产品）应进行型式检验。型式检验时，满负荷延续运转的时间应不少于500h，其中连续超压5%试验时间为24h；同时还应在40℃进气下进行1h 高温试验。 7.2.2正常生产的螺杆空压机，若结构、材料、工艺有较大改变，可能影响产品性能时，或长期停产的螺杆空压机恢复生产时，均应进行型式检验。检验时，满负荷延续运转时间应不少于100h，其中超压5%试验时间为2h。 7.2.3正常生产的螺杆空压机，定期或积累一定数量后，应进行一次型式检验。型式检验时，满负荷连续运转的时间应不少于12h，其中超压5%试验时间为2h。 7.2.4当螺杆空压机应用于粉粒物料运输车等车载环境时，应进行运载振动试验。运载振动试验要求按如下规定：
a）螺杆空压机在模拟安装条件下运载振动试验里程至少应有200km，行驶里程分配按表3的
规定； b）运载振动试验时，在平坦公路上螺杆空压机运载汽车以40km/h的速度进行两次紧急制动，每
次制动后应检查螺杆空压机各连接处，不应有松动、变形和相对移动； c）运载振动试验后，螺杆空压机应在额定排气压力下进行运转试验，运转不少于1h，应无异常。
表3行驶里程分配表
行驶里程分配
路面类型平坦公路不平坦公路
50% 50%
7.2.5型式检验的内容及其要求应符合下列规定： 4
