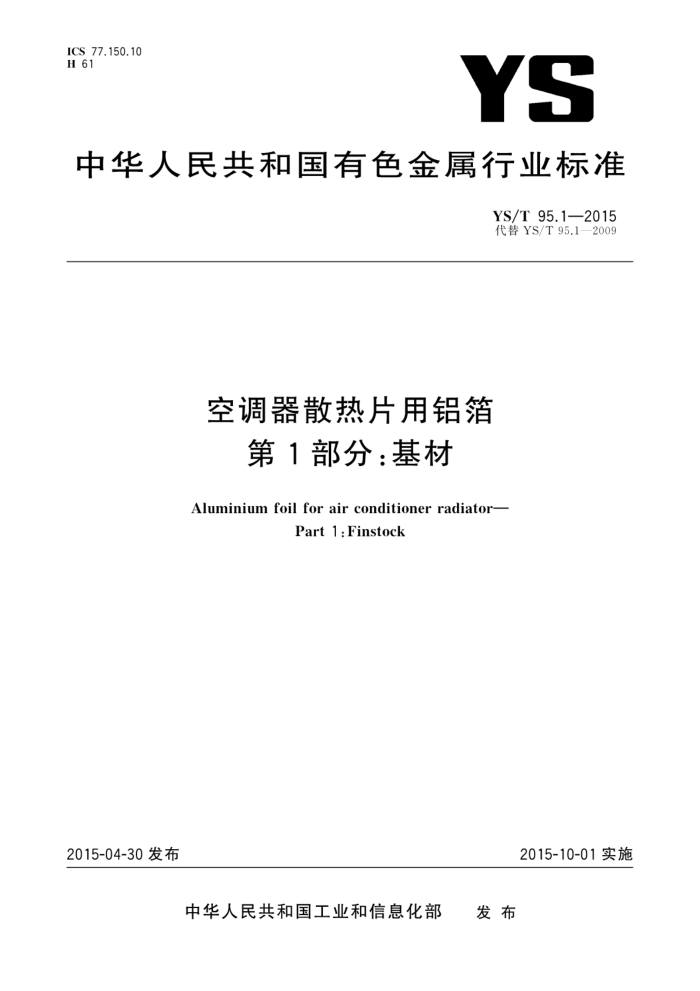

ICS 77.150.10 H 61
YS
中华人民共和国有色金属行业标准
YS/T95.12015 代替YS/T95.1—2009
空调器散热片用铝箔
第1部分：基材
Aluminium foil for air conditioner radiator-
Part1:Finstock
2015-04-30发布
2015-10-01实施
中华人民共和国工业和信息化部 发布 中华人民共和国有色金属
行业标准空调器散热片用铝箔
第1部分：基材 YS/T 95.1—2015
*
中国标准出版社出版发行北京市朝阳区和平里西街甲2号（100029）北京市西城区三里河北街16号（100045）
网址：www.gb168.cn 服务热线：400-168-0010
010-68522006
2015年12月第一版
*
书号：155066·2-29179
版权专有 侵权必究 YS/T 95.1—2015
前言
YS/T95《空调器散热片用铝箔》分为以下两个部分：
第1部分：基材；第2部分：涂层铝箔。
本部分为YS/T95的第1部分。 本部分按照GB/T1.1一2009给出的规则起草本部分代替YS/T95.1一2009《空调器散热片用铝箔第1部分：基材》。 本部分与YS/T95.1一2009相比，主要技术变化如下：
标准名称基材英文修改为：Finstock；适用范围更改为管片式空调器散热片用铝箔；牌号增加了7072合金，删除了8006合金；删除了1100、1200合金H26状态；宽度规格变更为：≤1700.0mm；管芯内径进行了修改，删除了75mm规格，增加了152.4mm、250.0mm、405.0mm、605.0mm 规格；加严了铝箔的厚度允许偏差；宽度允许偏差按成品是否切边及卷内径区别予以规定；删除侧边弯曲度要求；增加了表面粗糙度推荐性要求；增加了表面刷水试验结果的推荐性要求；增加了铝箔接头粘结材料的要求；修改了室温拉伸力学性能及杯突性能的控制要求；增加了板型的要求；增加了化学成分仲裁分析的试样制取方法要求；增加了尺寸测量值的数值修约规定。
本部分由全国有色金属标准化技术委员会（SAC/TC243)提出并归口。 本部分起草单位：上海沪鑫铝箔有限公司、江苏常铝铝业股份有限公司、乳源东阳光精箔有限公司、
镇江鼎胜铝业股份有限公司、云南浩鑫铝箔有限公司、东北轻合金有限责任公司、西北铝加工厂、西南铝业（集团)有限责任公司、厦门厦顺铝箔有限公司、华西铝业有限责任公司。
本部分主要起草人：何惠刚、高珺、吴玉良、张敏达、池国明、石玉珍、赵勇、龚玄、张春平、张劲松、 谭树栋、刘晓霞、石华敏
本部分所代替标准的历次版本发布情况为：
YS/T95.1—2001; YS/T95.1—2003; YS/T95.1—2009。
1 YS/T95.1—2015
空调器散热片用铝箔
第1部分：基材
1范围
YS/T95的本部分规定了未经涂层的空调器散热片用铝箔的要求、试验方法、检验规则及标志、包装、运输、贮存等内容。
本部分适用于表面无涂层的管片式空调器散热片用铝箔（以下简称铝箔）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 1031 产品几何技术规范（GPS） 表面结构轮廓法表面粗糙度参数及其数值 GB/T 3190 变形铝及铝合金化学成分 GB/T 3199 铝及铝合金加工产品包装、标志、运输、贮存 GB/T 7999 铝及铝合金光电直读发射光谱分析方法 GB/T 8170 数值修约规则与极限数值的表示和判定 GB/T16865 变形铝、镁及其合金加工制品拉伸试验用试样及方法 GB/T 17432 变形铝及铝合金化学成分分析取样方法 GB/T20975（所有部分）铝及铝合金化学分析方法 GB/T 22638.1 铝箔试验方法第1部分：厚度的测定 重量法 GB/T22638.5 铝箔试验方法第5部分：刷水试验方法 YS/T 419 铝及铝合金杯突试验方法
3要求
3.1产品分类 3.1.1 牌号、状态、尺寸规格
铝箱的牌号、状态及尺寸规格见表1。需方需要其他牌号、状态、尺寸规格时，由供需双方协商确定
后在订货单(或合同)中具体注明。
表1牌号、状态、尺寸规格
尺寸规格/mm 宽度
牌号 1050 1100,1200 O、H22、H24、H18 0.080~0.200 3102
状态 O.H18
厚度
卷外径
管芯内径 150.0、152.4、200.0、 250.0,300.0,405.0. 供需双方协商
≤1 700.0
505.0,605.0
H24,H26
1 YS/T95.1—2015
表1(续)
尺寸规格/mm 宽度
牌号 7072 8011
状态 O、H22 O、H22、H24、 H26、H18
厚度
管芯内径 150.0、152.4、200.0、
卷外径
≤1 700.0 250.0、300.0、405.0、 供需双方协商
0.080~0.200
505.0,605.0
3.1.2 标记示例
铝箔的标记按照产品名称、标准编号、牌号、状态、尺寸规格的顺序表示。标记示例如下：示例：牌号8011、状态H22、厚度为0.105mm、宽度为1052.0mm的铝箔卷，标记为：
铝箔YS/T95.1-8011H22-0.105X1052
3.2 化学成分 3.2.1 铝箔的化学成分应符合GB/T3190的规定， 3.2.2 w(Pb)≤0.1%、w(Cd)≤0.01%、w(Hg)≤0.1%、w(Cr6+)≤0.1%。 3.3 尺寸偏差 3.3.1 厚度
铝箔的厚度允许偏差应符合表2的规定。
表 2 厚度偏差
单位为毫米
厚度 0.080~0.115 >0.115~0.200
厚度允许偏差 ±0.004 ±0.006
3.3.2 宽度 3.3.2.1 非成品道次切边铝箔卷宽度
非成品道次切边铝箔卷的宽度允许偏差由供需双方协商确定， 3.3.2.2 成品道次切边铝箔卷宽度
成品道次切边铝箔卷的宽度允许偏差应符合表3的规定
表3 宽度偏差
单位为毫米
卷内径 <405.0 ≥405.0
宽度允许偏差
±1.0 ±2.0
2 YS/T 95.1—2015
3.3.3 塔形、错层
铝箔卷端面错层应不大于1mm、塔形应不大于5mm。 3.4 表面粗糙度
铝箔的表面粗糙度Ra宜不大于0.40μm。 3.5 刷水试验结果
成品退火状态铝箔表面刷水试验结果宜符合表4的规定
表4 刷水试验结果
状态 0
刷水试验结果
A、B A、B、C、D、E、F
H22、H24、H26
3.6 接头
每批铝箔允许不多于10%的卷有接头，每卷接头数不多于1处，接头应牢固并保持平整，接头处应有明显标记。 3.7 管芯
管芯材质由供需双方协商，并在订货单（或合同)中具体注明。管芯的内、外壁应洁净、光滑、无污物，其任一端不准许凹人铝箔卷， 3.8 室温拉伸力学性能和杯突性能
铝箔的室温纵向拉伸力学性能和杯突性能结果应符合表5的规定。需方对铝箔的室温拉伸力学性能和杯突性能有特殊要求时，应在订货单（或合同)中具体注明。
表5 室温拉伸力学性能和杯突性能
室温拉伸力学性能抗拉强度R.
杯突性能
规定非比例延 断后伸 杯突值IE
牌号 状态
厚度 mm
伸强度R.2 长率As50 mm
MPa 50~100 50~100 ≥135 80~110 80~110 100~130 100~130
mm ≥5.0 ≥5.5
% ≥10 ≥15 ≥1 ≥18 ≥20 ≥18 ≥20
MPa
0.080~0.100 >0.100~0.200 0.080~0.200 0.080~0.100 >0.100~0.200 0.080~0.100 >0.100~0.200
0
1050
一
H18 0
≥40 ≥40 ≥50 ≥50
≥6.0 ≥6.5 ≥5.5 ≥6.0
1100, 1200
H22
3 YS/T95.1—2015
表5（续）
室温拉伸力学性能
杯突性能
规定非比例延 断后伸
牌号 状态
厚度 mm
抗拉强度Rm
伸强度Rg0.2 长率Ar0mm 杯突值IE
MPa 120~145 120~145 ≥160 120~145 120~145 120~150 125~150 70~100 70~100 90~120 90~120 80~110 80~110 100~130 110~135 120~145 120~145 130~160 130~160 ≥160
mm ≥5.0 ≥5.5
MPa ≥60 ≥60 一 ≥100 ≥100 ≥100 ≥100 ≥35 ≥35 ≥50 ≥50 ≥50 ≥50 ≥60 ≥60 >80 ≥80 ≥100 ≥100
% ≥15 ≥18 ≥>1 ≥10 ≥12 ≥>8 ≥10 ≥10 ≥12 ≥8 ≥10 ≥20 ≥20 ≥18 ≥12 ≥15 ≥20 >6 >8 >1
0.080~0.100 >0.100~0.200 0.080~0.200 0.080~0.115 >0.115~0.20 0.080~0.115 >0.115~0.200 0.080~0.100 >0.100~0.200 0.080~0.100 >0.100~0.200 0.080~0.100 >0.100~0.200 0.080~0.115 >0.115~0.200 0.080~0.115 >0.115~0.200 0.080~0.115 >0.115~0.200 0.080~0.200
1100, H24 1200
H18 H24
≥4.5 ≥5.0 ≥4.0 ≥4.5 ≥5.0 ≥5.5 ≥4.5 ≥5.0 ≥6.0 ≥6.5 ≥5.5 >5.5 ≥5.0 ≥6.0 ≥4.0 ≥4.5
3102
H26
0
7072
H22
0
H22
8011
H24
H26 H18
3.9 外观质量 3.9.1 铝箔表面应平整、洁净，不允许有划伤、孔洞、腐蚀和黄褐色油斑等影响使用的缺陷。 3.9.2 铝箔应缠紧，不允许有压陷，端面应洁净，无明显的毛刺。 3.9.3 铝箔不允许有明显的中间波浪、二肋波浪、边部波浪等板型缺陷
4 试验方法
4.1 化学成分 4.1.1 铝箔的化学成分分析方法应符合GB/T20975或GB/T7999的规定，仲裁分析应采用GB/T20975 规定的方法进行。“A1"含量按GB/T3190规定的方法计算，计算"A1"含量时，取常规分析元素与怀疑超量的非常规分析元素分析数值的和值作为“元素含量总和”。 4
