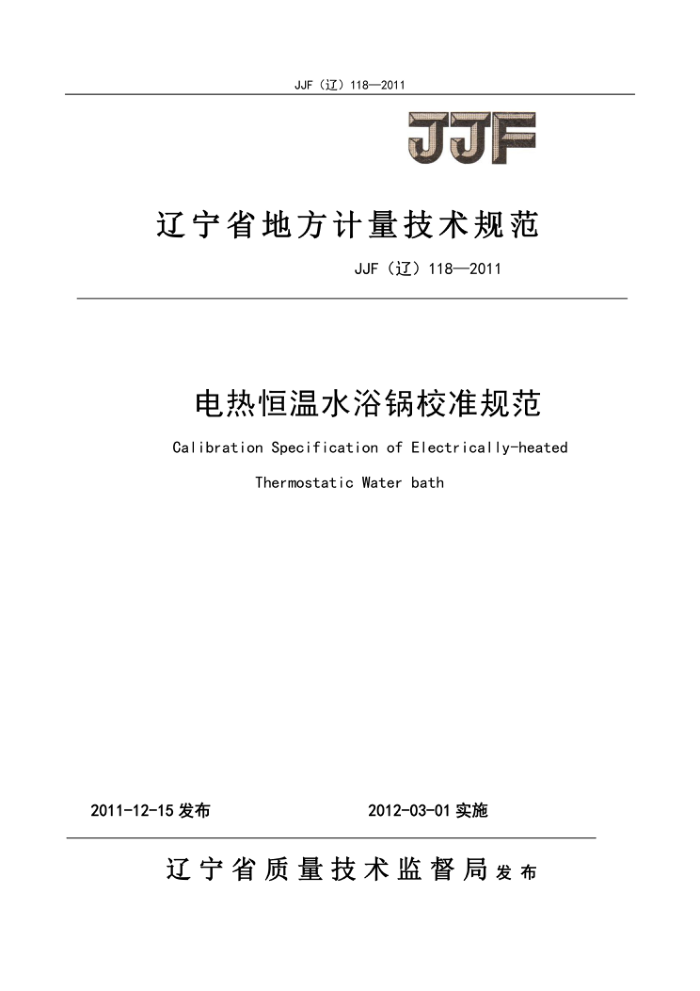

JJF（辽）118—2011
JJF
辽宁省地方计量技术规范
JJF（辽）118—2011
电热恒温水浴锅校准规范 CalibrationSpecificationofElectrically-heated
Thermostatic Water bath
2011-12-15发布
2012-03-01实施
辽宁省质量技术监督局发布 JJF(辽)118—2011
电热恒温水浴锅校准规范
JJF(辽）118-2011
CalibrationSpecificationof
Electrically-heatedThermostaticWaterbath
本规范经辽宁省质量技术监督局于2011年12月15日批准，并自2012
年03月01日起施行。
归口单位：辽宁省质量技术监督局起 草单位：沈阳计量测试院
本规范技术条文由起草单位负责解释。 JJF(辽)118—2011
本规范主要起草人：
宁罗 涛 （沈阳计量测试院）张 弓 （沈阳计量测试院）孙永丰 （大连市计量检定测试所）
（沈阳计量测试院）
参加起草人：
黄明旭 （沈阳计量测试院）李春蕊 （沈阳计量测试院）薛春燕 （沈阳计量测试院） JJF（辽）118—2011
目录
引 言
(II)
1范围， 2引用文件， 3 术语 4 概述 5计量特性 5.1外观. 5. 2 温度均匀性 5.3 温度波动度 5. 4 温度偏差校准条件
1
1
(1）
1
1
(2)
(2)
.. (2) .. (2) . (2)
6
6.1环境条件. 6.2 测量标准 7校准项目和校准方法 7. 1 校准项目 7. 2 校准方法 7.3 数据处理 8 校准结果表达 9 复校时间间隔附录A 电热恒温水浴锅校准记录参考格式附录B校准证书内页参考格式附录C 电热恒温水浴锅温度均匀性测量结果的不确定度评定示例
(2)
(3)
3)
(3)
(3)
(5)
(5)
(6) (7)
(8) JJF（辽）118—2011
引言
本规范参照了国家规范JJF1030-2010《恒温槽技术性能测试规范》、国家标准YY
91037-1999《电热恒温水浴锅》和SL144.6-2008《电热恒温水浴锅校验方法》的相关内容，
在编写格式上执行了JF1071-2010《国家计量校准规范编写规则》的规定
I JJF(辽)118—2011
电热恒温水浴锅校准规范
1范围
本规范适用于电热恒温水浴锅（以下简称水浴锅）计量性能的校准，其他类似设备也可参照本规范进行校准。
2引用文件
YY91037电热恒温水浴锅 SL144.6电热恒温水浴锅校验方法 JJF1030-2010恒温槽技术性能测试规范凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引
用文件，其最新版本（包括所有的修改单）适用于本规范。
3术语
3.1水浴锅工作区waterbathworkingspace
在稳定状态下，符合水浴锅温度均匀性和温度波动度的区域。
3.2水浴锅温度均匀性waterbathtemperatureuniformity
在稳定状态下，水浴锅工作区域内最高温度与最低温度的差。
3.3水浴锅温度波动度waterbathtemperaturevolatility
在稳定状态下，水浴锅工作区域在一定时间间隔内，温度变化的范围。 3.4水浴锅温度偏差waterbathtemperaturedeviation
在稳定状态下，水浴锅显示温度与工作区几何中心点上实际温度的差值。
4概述
电热恒温水浴锅由锅体、电热体和控温系统三部分组成。水浴锅的外
壳用优质钢板冲压成型，内胆（锅）用经化学处理的紫铜板制成。中层填充矿渣棉或其他隔热保温材料。水浴锅的型式按孔的排列分为单列式和双列式两种。 5计量特性
5.1外观
5.1.1铭牌上应有规格型号、生产厂、出厂编号、额定功率、使用环境条
1 JJF(辽)118—2011
件、电源要求等。 5.1.2外观应完好，结构应完整，附件、备件应齐全。 5.1.3内胆注水后无漏水现象，出口不应有堵塞及渗水现象。 5.1.4水浴锅应能正常工作。
5.2 温度均匀性
通常应不超过产品说明书的技术要求，没有明确技术要求的不应大于
1℃。
5.3温度波动度
通常应不超过产品说明书的技术要求，没有明确技术要求的应符合
±0.5℃。
5.4 温度偏差
温度偏差应满足使用的要求。
6校准条件
6.1环境条件
环境温度：（1535）℃；相对湿度：不大于85%；其他条件：设备周围应无强烈振动及腐蚀气体存在，应避免其他冷、热源影
响。
6.2 测量标准
温度测量设备
测量范围：（0100）℃；分度值或分辨力不大于0.1℃；温度测量设备的扩展不确定度U(k=2)应符合被校水浴锅技术指标的测量要
求（即不确定度值不大于均匀性和波动度绝对值的1/3）。
2
