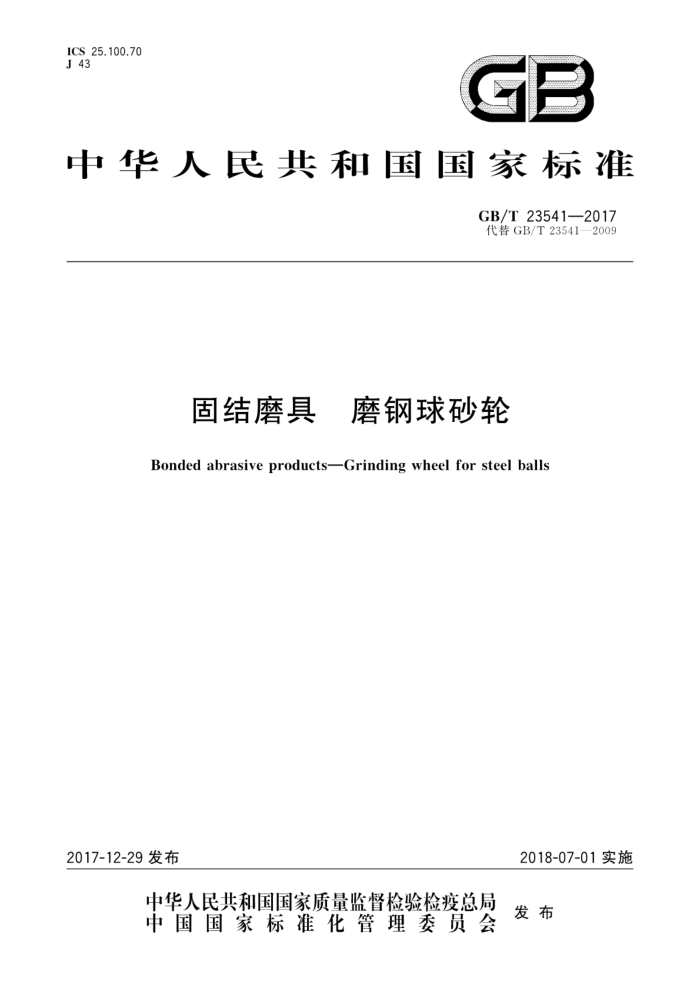

中华人民共和国国家标准
GB/T23541—2017 代替GB/T23541—2009
固结磨具 磨钢球砂轮
Bonded abrasive products-Grinding wheel for steel balls
2017-12-29发布
2018-07-01实施
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T23541—2017
前言
本标准按照GB/T1.1一2009给出的规则起草本标准代替GB/T23541—2009《固结磨具磨钢球砂轮》。与GB/T235412009相比，主要技术
变化如下：
修改了适用范围（见第1章，2009年版的第1章）；增加了规范性弓用文件GB/T2484《固结磨具 一般要求》、GB/T2485《固结磨具 技术条件》和GB2494《固结磨具安全要求》（见第2章）：增加了树脂结合剂磨钢球砂轮的基本尺寸（见3.2表2）及极限偏差（见4.2表4）、形位公差（见 4.3）、硬度值及试验方法（见5.2和附录A）；修改了陶瓷磨钢球砂轮的外观技术要求（见4.4，2009年版的5.4）；一修改了砂轮的标志（见4.6，2009年版的第8章）；修改了陶瓷磨钢球砂轮的硬度试验方法（见5.2，2009年版的6.2）；增加了运输和贮存的要求（见第7章）。
：
本标准由中国机械工业联合会提出。 本标准由全国磨料磨具标准化技术委员会（SAC/TC139）归口。 本标准起草单位：白鸽磨料磨具有限公司、淄博泰玉广奕磨具有限公司、扬州东方砂轮有限公司。 本标准主要起草人：李祥栋、陈德光、苏耐峰、金华、石毅、王学涛、常书明。 本标准所代替标准的历次版本发布情况为：
-GB/T23541—2009。
I GB/T23541—2017
固结磨具 磨钢球砂轮
1范围
本标准规定了磨钢球砂轮的形状代号、尺寸、标记、技术要求、试验方法、检验规则、包装、运输和贮存。
本标准适用于陶瓷结合剂、树脂结合剂磨钢球砂轮（以下简称砂轮）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2476 普通磨料代号 GB/T 2481.1 固结磨具用磨料 粒度组成的检测和标记第1部分：粗磨粒F4～F220 GB/T2481.2 固结磨具用磨料 粒度组成的检测和标记第2部分：微粉 GB/T 2484 固结磨具 般要求 GB/T2485 固结磨具技术条件 GB/T2490 固结磨具硬度检验 GB2494 固结磨具安全要求 GB/T2495 固结磨具包装 JB/T7992 固结磨具 外观、尺寸和形位公差检测方法 JB/T10450 固结磨具 检验规则
-
1
3形状代号、尺寸和标记
3.1砂轮形状代号为35型，见GB/T2484。 3.2砂轮的基本尺寸见表1和表2。
表1陶瓷结合剂磨钢球砂轮基本尺寸
单位为毫米
外径D 420
厚度T 80 100 80,100 100 100 100 140 100
孔径H 150 290 290 360 305
560.600.650.700
720 720 760 800 800 820
290.360-420.450
360 290
1 GB/T235412017
表1(续）
单位为毫米
外径D 820 860 900 900 1000
厚度T 110,140 100 100 100,140 140
孔径H 305 290 360 400 440
表2 树脂结合剂磨钢球砂轮基本尺寸
单位为毫米
厚度T 30.40.100.140 30.40.100.140 30.40.100.140 30.40.100.140 30.40.100.140 30,40.100.140 40,50.100,140 40.50.100.140
孔径H 150 175 220 175 220 290 290 360
外径D 400 400 400 660 660 660 700,720 720 800 900
30,40,50.60.70.80,100.140 40.50-60,70,80,100,140
290.360.420.440,450.480
360.420-440.480
3.3 砂轮标记按GB/T2484规定。
4技术要求
4.1 磨料
磨料代号及粒度应符合GB/T2476及GB/T2481.1.GB/T2481.2的规定
4.2 基本尺寸极限偏差
砂轮基本尺寸的极限偏差见表3、表4。
表3陶瓷结合剂磨钢球砂轮基本尺寸的极限偏差
单位为毫米
外径D ±6
厚度T ±4
尺寸极限偏差
孔径H
+
2 GB/T23541—2017
6.2 不合格分类及项目按表6的规定。 6.3 抽样方案、判别水平及批质量判定按JB/T10450的规定
表6 6不合格分类及项目
不合格分类 B类不合格 C类不合格
项目
夹杂、起层、裂纹、平行度、平面度、硬度、标志
外径、厚度、孔径
包装、运输和贮存
T
7.1 砂轮的包装、运输应符合GB/T2495的规定。 7.2 砂轮的贮存应符合GB2494的规定。
