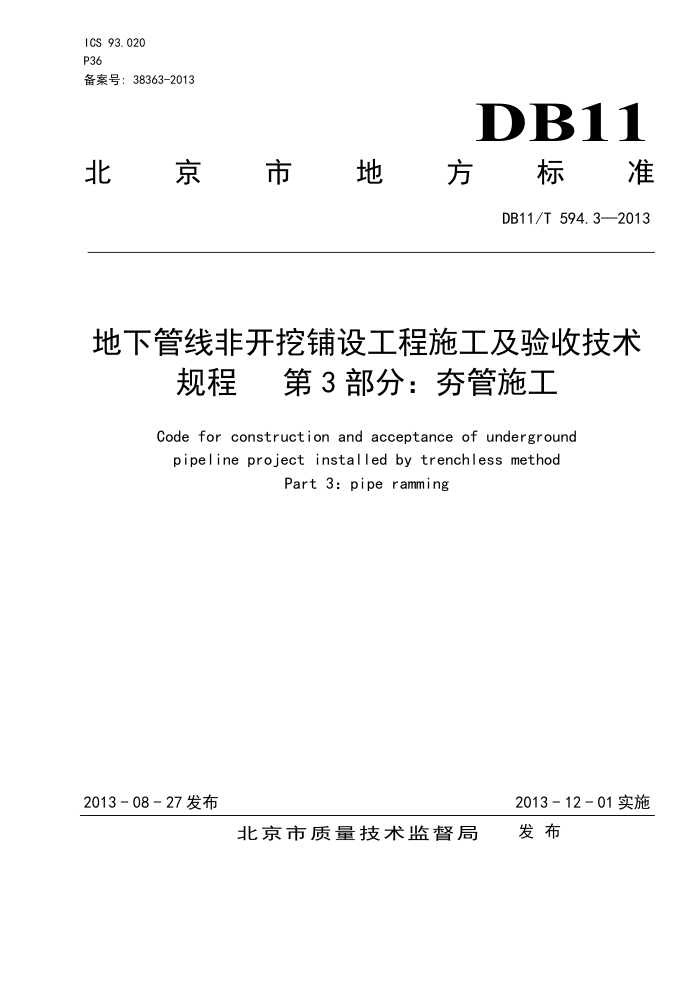

ICS 93. 020 P36 备案号：38363-2013
DB11
北銀京市國地國方國标國淮
DB11/T594.3—2013
地下管线非开挖铺设工程施工及验收技术
规程 第 3 部分：夯管施工
Code for construction and acceptance of underground
pipeline project installed by trenchless method
Part 3: pipe ramming
2013-08-27发布
2013-12-01实施发布
北京市质量技术监督局 DB11/T594.3—2013
目录
前言. 引言. 1范围. 2规范性引用文件. 3术语和定义. 4一般要求. 4.1用途与适应性. 4.2施工设计 5夯管施工. 5.1夯管适用性规定和要求. 5.2施工测量. 5.3工作井.. 5.4夯进前的准备. 5.5夯进.... 5.6焊接. 5.7管线排土. 5.8施工质量控制. 6质量验收.. 6.1工作井土方开挖、支护与回填的质量要求. 6.2管节接口焊接质量要求 6.3外防腐层质量要求， 6.4夯管施工质量要求.. 7夯进施工安全、卫生与环境保护 7.1施工安全. 7.2施工卫生 7.3施工环境保护，附录A_夯入管道与建构筑物基础及其它地下管线的最小净距离附录B夯进施工记录表
I
..............
HI
_4
X
9
9
10 10 11 11 12 12 13 .14
......... DB11/T594.3—2013
前言
DB11/T594《非开挖地下管线铺设工程施工及验收技术规程》分为三部分：一一第1部分：水平定向钻施工；一一第2部分：顶管施工；一一第3部分：夯管施工。 本部分为DB11/T594的第3部分。 本部分按照GB/T1.1一2009的规则起草。 本部分由北京市市政市容管理委员会提出。 本部分由北京市市政市容管理委员会组织实施。 本部分起草单位：北京市非开挖技术协会、北京市政建设集团有限责任公司、北京市燃气集团有限
责任公司、北京信息基础设施建设股份有限公司、河北恺艺斯建设集团有限公司、北京创源市政建设工程有限公司、北京隆科兴非开挖工程有限公司、北京市市政四建设工程有限责任公司。
本部分主要起草人：马孝春、张国京、王远峰、王水、宋俊廷、金东星、赵荣增、张海梁、黄满虎、于梦华、郑仔弟、方依文、张 雁、张学工、张丽莉、张娜姗磊。
II DB11/T 594.3—2013
引言
随着地下管线非开挖技术应用越来越广泛，地下管线非开挖施工及与其相关的市政基础设施管理都需要尽快编制、发布非开挖技术标准。
鉴于目前非开挖技术在国内还处于发展阶段，施工设备的智能化程度不尽相同、各种管线的施工要求存在特殊性，本标准以规定各类管线的通用要求为主，兼顾考虑专业管线施工的特殊性
III DB11/T594.3—2013
地下管线非开挖铺设工程施工及验收技术规程
第3部分：夯管施工
1范围
本部分规定了夯管工程的施工一般要求、夯管施工、质量验收及夯进施工安全、卫生与环境保护的要求。
本部分适用于地下管线非开挖夯管法铺设燃气、热力、电力、电信、给排水等市政管线的工艺套管工程的施工和验收。使用夯管法铺设管棚支护的管道时，可参照执行。
n
：规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 3091 低压流体输送用焊接钢管 GB/T 13793 直缝电焊钢管 GB 50026 工程测量规范 GB 50086 锚杆喷射混凝土支护技术规范 GB50236—1998 现场设备、工业管道焊接工程施工及验收规范 GB50268 3—2008 给水排水管道工程施工及验收规范 CJJ/T 8 城市测量规范 JB/T10547—2006气动管锤 JGJ/T 111 建筑与市政降水工程技术规范 SY/T 5037 低压流体输送管道用螺旋缝理弧焊接钢管 DB11/489 建筑基坑支护技术规程 DB11/513 绿色施工管理规程
术语和定义
3
下列术语和定义适用于本文件。
3. 1
夯管施工piperamming 应用夯管设备，将待铺设的钢管按设计路线夯进的施工方法。
3. 2
夯管锤ramminghammer
