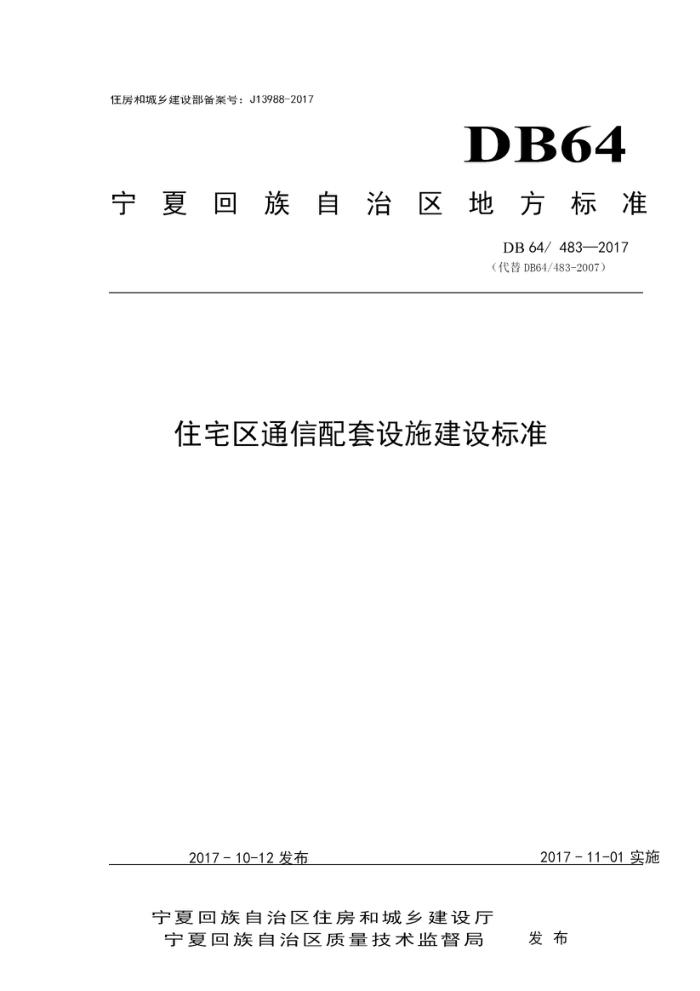

任房和城乡建设部备案号：J13988-2017
DB64
宁夏回族自治区地方标准
DB64/483—2017 （代替DB64/483-2007）
住宅区通信配套设施建设标准
2017-11-01实施
2017-10-12发布
宁夏回族自治区住房和城乡建设厅宁夏回族自治区质量技术监督局
发布 目 次
前言，总则 2 规范性引用文件 3 术语， 4 一般规定， 4. 1 工程界面. 4. 2 配置原则. 5住宅区地下通信管道设置住宅建筑内通信设施设置
TV
1
:
6
P
6.1配线管网设计.. 6.2综合配线箱设置. 6.3户内配线设施设置， 7线缆选型及敷设要求 8无线基站选址与无线通信配套设施设置 8.1无线基站选址要求.. 8.2信号和电源引入通道要求 9公共交接间设置
F
6
6 前言
为规范和指导宁夏住宅区和住宅建筑内通信配套设施的建设工作，适应城乡建设和信息通信技术的发展需要，提升我区住宅区的宽带网络覆盖能力，提升建筑信息化和智能化水平，根据《自治区人民政府办公厅关于加快高速宽带网络建设推进网络提速降费的实施意见》（宁政办发（2015）131号）文件的要求，结合《住宅区通讯配套设施建设标准》 （DB64/483-2007）在实施过程中的具体情况，在反复论证、广泛征求意见的基础上对《住宅区通讯配套设施建设标准》（DB64/483-2007）进行了修订。
本标准的编写格式符合GB/T1.1-2009《标准化工作导则第1部分：标准的结构和编写》的要求
本标准代替《住宅区通讯配套设施建设标准》（DB64/483-2007）。与DB64/483-2007 相比，主要修改内容如下：
1.将原标准中电缆接入方式调整为光缆接入：
2.提高了地下通信管道、建筑物内配线管网的设计容量，满足3家以上电信业务经营者平等接入的要求，保障电信用户自由选择的权利；
3.将配线区综合配线箱最大收敛用户数从24户提升为36户； 4．重新核算和调整了设备间、电信间的设置要求； 5.增加了无线站址的选址要求和信号、电力引入等无线通信配套设施的设计内容。 本标准中第4.2.3条为强制性条文，必须严格执行。 本标准由宁夏回族自治区住房和城乡建设厅提出并归口。 本标准由宁夏回族自治区住房和城乡建设厅批准。 本标准的主编单位、参编单位、主要起草人：主编单位：宁夏回族自治区通信管理局参编单位：宁夏通信规划设计院（有限责任公司）
中国通信建设集团设计院有限公司第二分公司中国电信股份有限公司宁夏分公司中国移动通信集团宁夏有限公司 中国联合网络通信有限公司宁夏分公司中国铁塔股份有限公司宁夏分公司
主要起草人：李锦、袁波、张瀚、邝山鹰、鲁宁安、王晓安、解少春、方方、杜学军、 张虎林、陈康宁。 住宅区通信配套设施建设标准
1范围
1.1为规范和指导我区住宅区和住宅建筑内通信配套设施的建设工作，提升我区住宅区的宽带网络覆盖能力，制定本标准。 1.2本标准适用于我区城市、镇（乡）、村庄集中居民点的新建住宅区和住宅建筑内光纤到户和无线通信配套设施工程设计；既有住宅区和住宅建筑内光纤到户和无线通信配套设施的改建、扩建工程设计可参照本标准执行。 1.3住宅区和住宅建筑内光纤到户和无线通信配套设施的设计除应符合本标准外，还应符合国家、行业及地方现行有关标准的规定
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 50007 建筑地基基础设计规范 GB 50016 建筑设计防火规范 GB 50191 构筑物抗震设计规范 GB 50311 综合布线系统工程设计规范 GB 50343 建筑物电子信息系统防雷技术规范 GB 50352 民用建筑设计通则 GB 50373 通信管道与通道工程设计规范 GB50689 通信局（站）防雷与接地工程设计规范 GB 50846 住宅区和住宅建筑内光纤到户通信设施工程设计规范 JGJ 16 民用建筑电气设计规范
住宅建筑电气设计规范
JGJ 242 YD/T1384-2005 住宅通信综合布线系统 YD/T2150-2010光缆分纤箱 YD5102 通信线路工程设计规范
3术语和定义
3.1 住宅区和住宅建筑内通信配套设施
指住宅区规划用地红线内的地下通信管道、光缆交接箱，住宅建筑内管槽及通信线缆、综合配线箱配线设备，住户室内家居配线箱、户内管线及各类通信业务信息插座，预留的设备间、电信间等设备安装空间，预留的无线站址、信号和电源引入通道等光纤到户和无线通信配套设施。 3.2地下通信管道
