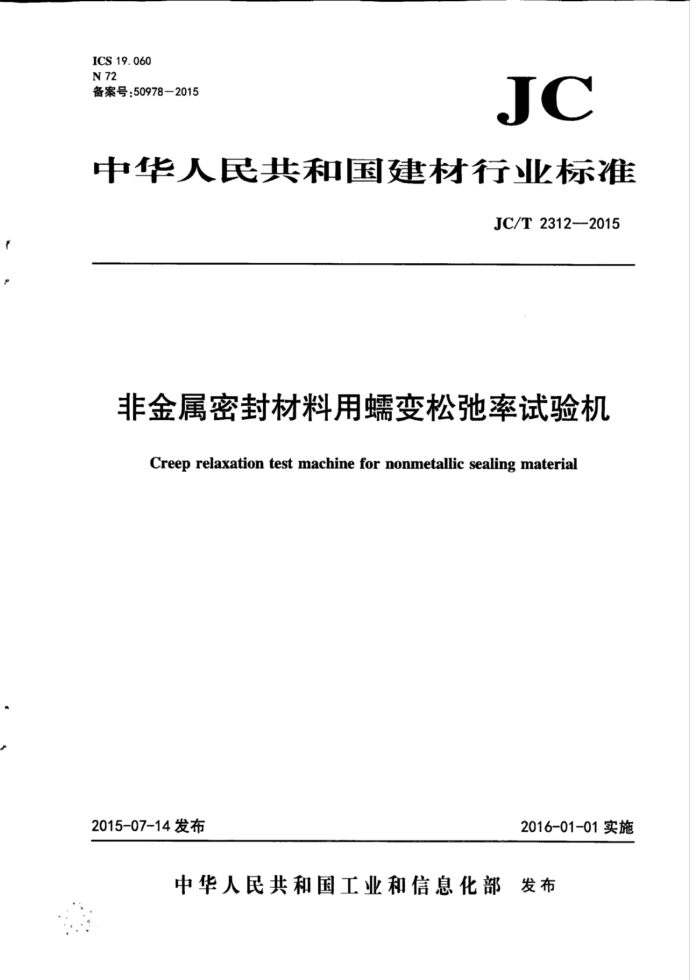

ICS 19. 060 N 72 备案号：50978—2015
JC
中华人民共和国建材行业标准
JC/T 2312-2015
非金属密封材料用蠕变松弛率试验机
Creep relaxation test machine for nonmetallic sealing material
2015-07-14发布
2016-01-01实施
中华人民共和国工业和信息化部发布 JC/T2312—2015
前 言
-
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国建筑材料联合会提出。 本标准由全国非金属矿产品及制品标准化技术委员会（SAC/TC406)归口。 本标准起草单位：咸阳非金属矿研究设计院有限公司、国家非金属矿制品质量监督检验中心、无锡
市祥健四氟制品有限公司。
本标准主要起草人：侯立兵、李攀飞、王健、乔忠强。 本标准为首次发布。
1 JC/T2312—2015
非金属密封材料用蠕变松弛率试验机
1范围
-
本标准规定了非金属密封材料用蠕变松弛率试验机（以下简称试验机)分类、结构、要求、试验方法、 检验规则以及标志、包装和随机文件。
-
本标准适用于带加热装置和不带加热装置的非金属密封材料用蠕变松弛率试验机。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注H期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T2611—2007试验机通用技术要求 GB/T20671.5一2006非金属垫片材料分类体系及试验方法 第5部分：垫片材料蠕变松驰率试验
方法
JB/T6147-2007i 试验机包装、包装标志、储运技术要求 JJG34一2008指示表(指针式、数显式)检定规程 JJG623一2005电阻应变仪检定规程 JJG874—2007 温度指示控制仪检定规程
3分类
3.1非金属密封材料用变松弛率试验机按其结构分为两种型式：应变片式（见图1)和应力螺栓式（见图2、图3）。 3.2应力螺栓式非金属密封材料用蠕变松弛率试验机按其是否加热分为两类：不带加热装置（见图2) 和带加热装置（见图3)。
螺母
推力轴承
导线
-
上平圆板
接应变显示器
试验样品
固定台
下平圆板
螺栓
图1应变片式非金属密封材料用蠕变松弛率试验机
1 JC/T23122015
分度值0.0025mm 的指针千分表
一试样摆放所需要的空隙
千分表组件
紧固螺丝
10
顶针
一连接套简
螺母垫圈
螺栓
A-A视图
平圆板
一试验样品应力松驰测定仪
图2 2不带加热装置非金属密封材料用螨变松弛率试验机
千分表夹持套千分表架加载螺母
一加力杆
推力球轴承中心测量杆中央螺栓
定距块保温盖板
上法兰一试样一下法关
电热丝（1kW）
螺塞销子
保温套
紧固螺母支架
热电偶
一调节螺钉
图3带加热装置非金属密封材料用蠕变松弛率试验机
2 JC/T2312—2015
4结构
4.1 应变片式非金属密封材料用螨变松弛率试验机
应变片式非金属密封材料用蠕变松弛率试验机由上、下平圆板，中央螺栓，推力轴承、垫圈、螺母和应变片组成，如图1所示。 4.2不带加热装置的非金属密封材料用蠕变松弛率试验机
不带加热装置的非金属密封材料用蠕变松弛率试验机由上、下平圆板，应力螺栓，推杆、垫圈、螺母和千分表及其组件，如图2所示。 4.3带加热装置的非金属密封材料用蠕变松弛率试验机
带加热装置的非金属密封材料用烯变松弛率试验机由应力螺栓、上下法兰、定距块、加载螺母和加热装置等组成。加热装置由电加热器、热电偶及温控仪组成，如图3所示。
5要求
5.1外观
试验机表面应平整、光滑。 5.2应力螺栓
应力螺栓在载荷为0kN～23.8kN之间，螺栓载荷与对应的螺栓伸长量的关系曲线应为直线。当螺栓载荷与伸长量关系不成直线时，该应力螺栓不能继续使用，必须更换新的应力螺栓。应定期进行标定。 其材质应符合GB/T20671.5—2006附录C的要求。 5.3上下平圆板
上下平圆板表面应平整，表面粗糙度为Ra1.6μm。 5.4变形量指示装置的测量系统
变形量指示装置的测量系统应符合JJG34一2008中的规定要求。 5.5温度控制系统
温度控制系统的精度为士1℃。 5.6应变片测量系统
应变片测量系统应符合JJG623一2005的要求。
6试验方法
6.1外观
3
