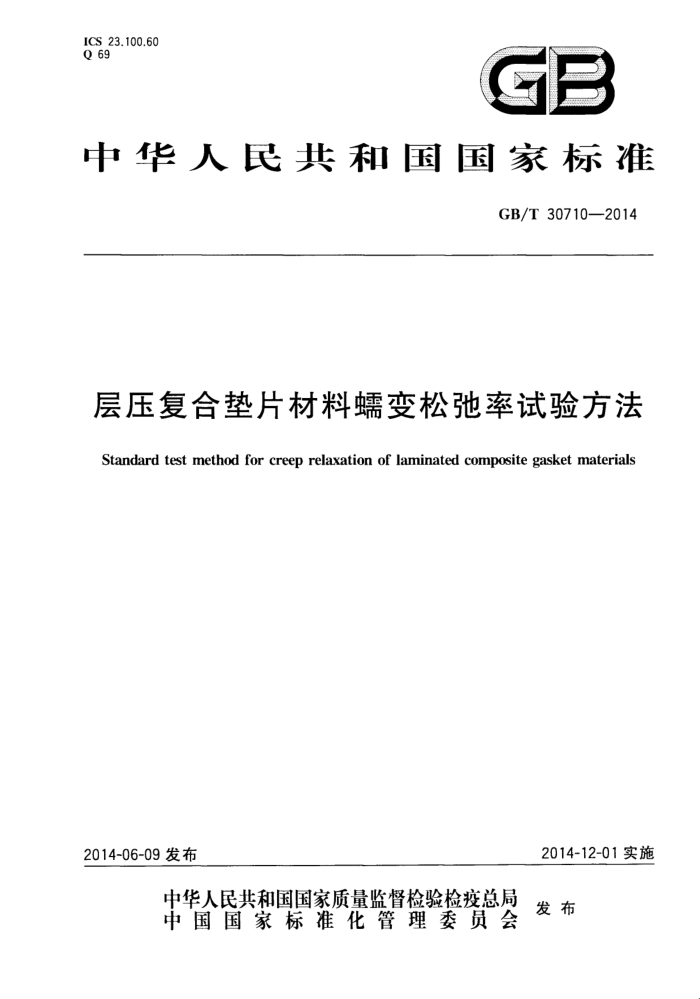

ICS 23.100.60 Q 69
GP
中华人民共和国国家标准
GB/T30710—2014
层压复合垫片材料蠕变松弛率试验方法
Standard test method for creep relaxation of laminated composite gasket materials
2014-12-01实施
2014-06-09发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 30710—2014
前言
本标准按照GB/T1.1-2009给出的规则起草本标准由中国建筑材料联合会提出。 本标准由全国非金属矿产品及制品标准化技术委员会（SAC/TC406)归口。 本标准起草单位：舟山海山密封材料有限公司、咸阳非金属矿研究设计院有限公司、国家非金属矿
制品质量监督检验中心、南阳天一密封股份有限公司、梁山车友汽车配件制造有限公司。
本标准主要起草人：侯立兵、施中堂、侯彩红、陈宇翔、张忠东、张振、姚斌元。
1 GB/T 30710~2014
层压复合垫片材料蠕变松弛率试验方法
1范围
本标准规定了层压复合垫片材料（两种或多种化学性质不同的材料叠层复合在一起)在一定时间内承受一定的压力下变松弛率的测定方法。本标准通过一根带有千分表的已标定螺栓来测定螨变松弛率。
本标准适用于层压复合垫片材料。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T20671.1非金属垫片材料分类体系及试验方法第1部分：非金属垫片材料分类体系 GB/T20671.5一2006非金属垫片材料分类体系及试验方法第5部分：垫片材料蠕变松弛率试
验方法
3试验装置
3.1松弛率测定仪：包括两块平圆板、带有特殊孔的标定过的螺栓、垫圈和螺母，其材质应符合 GB/T20671.5--2006表C.1或表C.2的要求，结构应满足规定试验温度标定程序（见GB/T20671.5 2006附录A)的需要，还有一套千分表组件。如图1所示。
分度值0.0025mm 的指针千分表
干分表组件
紧固螺丝
顶针
B视图试样摇放所需的空隙
连接套简
螺母照
螺栓
平圆板
试验样品
蜗变松施测定仪
A-A视图
图1蠕变松弛率测定仪和千分表组件
1 GB/T 30710—2014 3.2 套筒扳手。 3.3 钢制冲压模具。
4 试验样品
4.1 试样为矩形，宽度10.00mm±0.20mm、长度32.00mm±0.40mm。 4.2 每组试验需要4个试样。 4.3 试验应至少进行3次。 4.4 试样的公称厚度应是层压复合垫片材料的公称厚度。
S
试样调节
5.1 当层压复合垫片材料的所有非金属层是同一类型时，按表1列出的程序进行调节。
表1层压复合垫片材料蠕变松弛率测定试样调节 GB/T20671.1分类
非金属层垫片材料
调节程序
体系六位基础代码的
的类型辊压石棉板抄取石棉板柔性石墨石棉纸和板软木复合软木与泡沫橡胶软木与合成橡胶经处理或未经处理的纤维素或其他有机
前两位代码
F11 F12 F51,F52 F13 F21 F23 F22 F31,F32、 F33,F34 F71 F72 F73
100℃土2℃下烘干1h，放人盛有无水氯化钙的干燥器中冷却至 21 ℃~30 ℃ 100℃±2℃下烘干4h，按GB/T20671.1试验程序A进行冷却在温度21℃～30℃、相对湿度50%～55%的环境下放置至少46h 在温度21℃~30℃、相对湿度50%~55%的环境下放置至少46h 在盛有无水氯化钙的干燥器中于21℃～30℃下放置4h后，立即放在温度21℃～30℃、相对湿度50%～55%的环境下至少20h 100℃±2℃下烘干1h，放人盛有无水氯化钙的干燥器中冷却至 21 ~30 ℃ 100℃土2℃下烘干4h，按GB/T20671.1试验程序A进行冷却
纤维纸压缩无石棉板抄取无石棉板无石棉纸和板
5.2 2当层压复合垫片材料的所有非金属层是不同类型时，试样应在温度21℃～30℃，相对湿度50%～ 55%的调节箱内放置22h。试样应在试验时逐个从调节箱内取出。 5.3其他的调节方式由供需双方协商。
试验方法
6
6.1清洁所有表面。轻轻润滑螺栓螺纹和垫圈，石墨和二硫化钼是常用的润滑剂。 6.2按照图1所示，把4个矩形试样放人两块平圆板之间，确保试样之间及它们距平圆板边缘的距离不小于2mm。 6.3放好垫圈，拧上螺母，用手指拧紧。 6.4拧上千分表组件，用手指拧紧。把千分表读数调到零刻度。 2 GB/T30710-2014
6.5通过用扳手紧螺母向试样施加压力，直至达到规定的千分表读数，记录该读数（D。）。施加压力过程应是一个连续的过程，3s内达到最大载荷。对于26.7kN的压力来说，典型的螺栓伸长量是 0.1222mm～0.1270mm（标定程序见GB/T20671.5—2006附录A）。卸去千分表组件。
当试验材料的厚度大于0.8mm时，拧紧螺母的时间最长可延长至5s，以满足施加试验载荷的需要。 6.6将夹有试样的测定仪放入100℃土2℃的热风循环烘箱中，保持22h。如果另有规定，对于 GB/T20671.5表C.1材质的松弛率测定仪，最高试验温度不应超过204.4℃；对于GB/T20671.5 表C.2材质的松弛率测定仪，最高试验温度不应超过482.2℃。 6.7从烘箱中取出夹有试样的测定仪，冷却到室温。 6.8重新安上千分表组件，用手指拧紧。把千分表读数调到零刻度。松开螺母（不要扰动千分表组件），记录千分表读数（D:）。 6.9按下式计算蠕变松弛率：
端变松弛率，%=[(D。一D:)/D。］×100
试验报告
7
试验报告应包括下列内容：
被测材料的规格型号；试验温度；试验的用时，以小时为单位；所用的“初始应力”和试样厚度；每组试样的应力损失百分率；
一
一所有试验结果的平均值。
