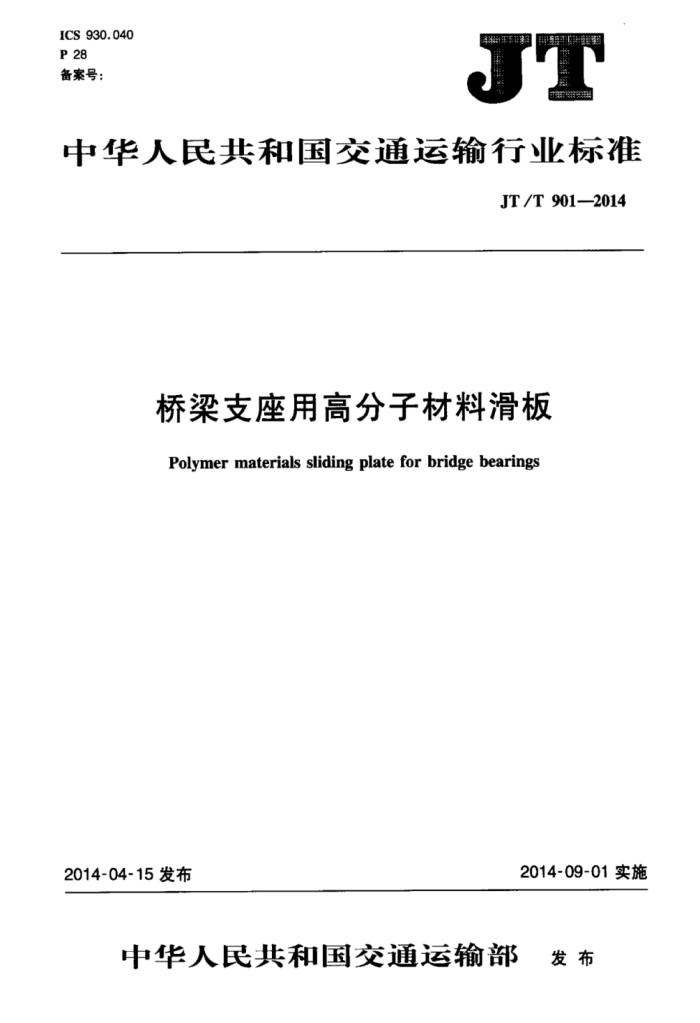

ICS 930.040 P 28 备案号：
中华人民共和国交通运输行业标准
JT /T 901-2014
桥梁支座用高分子材料滑板
Polymer materials sliding plate for bridge bearings
2014-09-01实施
2014-04-15发布
中华人民共和国交通运输部 发布 JT/T901—2014
目 次
TI
前言 1 范围 2 规范性引用文件： 3 术语和定义
分类及型号技术要求试验方法检验规则
4
5
6 7 8标志、包装、运输和储存附录A（规范性附录） 滑板摩擦系数试验方法附录B（规范性附录） 滑板线磨耗率试验方法附录C（规范性附录） 滑板荷载压缩变形试验方法附录D（规范性附录） 铜基三层复合滑板层间结合牢度和压缩变形试验方法
-
2
L
11
13
15 JT/T 901—2014
前言
本标准按照GB/T1.1—2009给出的规则起草。 本标准由中国公路学会桥梁与结构工程分会提出并归口。 本标准起草单位：深州市工程塑料有限公司、衡水宝力工程橡胶有限公司、中交第一公路勘察设计
研究院有限公司、北京市塑料研究所、衡水中铁建工程橡胶有限责任公司。
本标准主要起草人：庄军生、杜文明、王希慧、葛胜锦、庄魁、杜天民、刘萃、张文雅、麻书龙、宫小能。
亚 JT/T901—2014
桥梁支座用高分子材料滑板
1范围
本标准规定了桥梁支座用高分子材料滑板的分类及型号、技术要求、试验方法、检验规则、标志、包装、运输和储存等。
本标准适用于桥梁盆式支座、球型支座和四氟滑板橡胶支座用滑板，也适用于其他类型的桥梁支座及结构工程用的滑板。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注明日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 1033.1 塑料非泡沫塑料密度的测定第1部分：浸渍法、液体比重瓶法和滴定法
塑料拉伸性能的测定第2部分：模塑和挤塑塑料的试验条件低合金高强度结构钢不锈钢冷轧钢板和钢带塑料硬度测定第1部分：球压痕法一般工程用铸造碳钢件 5201硅脂公路桥梁板式橡胶支座公路桥梁盆式支座铁路桥梁盆式支座
GB/T1040.2 GB/T 1591 GB/T 3280 GB/T 3398.1 GB/T 11352 HG/T 2502 JT/T 4 JT/T 391 TB/T 2331
3术语和定义
下列术语和定义适用于本文件。
3.1
高分子材料滑板polymermaterialslidingplate 用聚四氟乙烯、改性聚四氟乙烯、超高分子量聚乙烯等高分子材料制成的以减小桥梁支座平面或曲
面滑动摩擦系数的板材（简称滑板）。 3.2
线磨耗率linerateofwear 滑板在一定温度、压力和滑动速度条件下，与对磨件相对滑动时，单位距离的磨耗量，单位为微米每
千米（μm/km）。 3.3
对磨件backing plate 与滑板产生相对滑动的金属板。
3.4
储脂坑dimplepattern
1 JT/T901—2014
在滑板表面按一定规则排列模压成型的凹坑，用于存放硅脂以减小滑板与对磨件的静摩擦系数和磨耗
3.5
导向槽 guide 单向活动支座用于约束支座沿单方向位移的导槽。
4分类及型号 4.1分类 4.1.1 按滑板材料分为：
a) 聚四氟乙烯滑板，代号为PTFE； b) 改性聚四氟乙烯滑板，代号为M-PTFE； c) 超高分子量聚乙烯耐磨滑板，代号为M-PE； d) 铜基三层复合滑板，代号为SF-I。
4.1.2 按滑板使用功能分为：
a) 承压用滑板（平面及曲面），代号为CY； b) 侧向导槽用滑板，代号为CD。
4.1.3 按滑板形状分为：
a) 圆形滑板，代号为YX； b) 矩（正方）形滑板，代号为JX； c) 球面滑板，代号为QM； d) 柱面滑板，代号为ZM； e) 弓形(劣弧或半圆)滑板，代号为CX； f) 条形侧向滑板，代号为TX。
4.2 型号
滑板产品型号表示如下：
L
L
滑板尺寸： a）圆形滑板：直径×厚度，单位为毫米（mm）； b）矩（正方）形滑板：长度×宽度×厚度，单位为毫米（mm）； c）球面滑板：投影面直径×球面半径×厚度，单位为毫米（mm）： d）柱面滑板：柱面长度×投影面宽度×柱面半径×厚度，单位为毫米（mm）； e）弓形（劣弧或半圆）清板：弓形半径×矢高×厚度，单位为毫米（mm）； f）条形侧向滑板：长度×宽度×厚度，单位为毫米（mm）：滑板形状：按4.1.3；滑板使用功能：按4.1.2：滑板材料：按4.1.1。
示例1： PTFECYYX360×7，表示聚四氟乙烯承压用圆形滑板，直径360mm，厚度7mm。 示例2： M一PTFECYJX355×285×7，表示改性聚四氟乙烯承压用矩形滑板，长度355mm，宽度285mm，厚度7mm。
2
