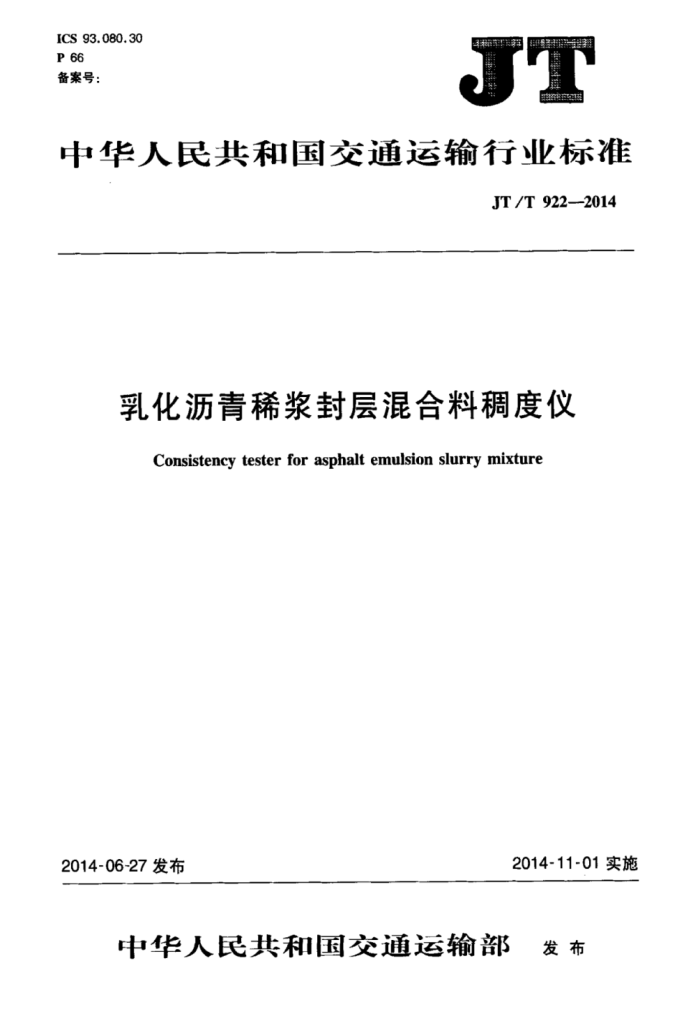

ICS 93.080.30 P 66 备案号：
JT
中华人民共和国交通运输行业标准
JT /T 922—-2014
乳化沥青稀浆封层混合料稠度仪
Consistency tester for asphalt emulsion slurry mixture
2014-11-01实施
2014-06-27发布
中华人民共和国交通运输部 发布 JT/T922—2014
目 次
前言范围规范性引用文件
II
1
2
3 结构和材料
技术要求试验方法检验规则 7 标志和包装
4
2
5
'2
6
4 JT/T922—2014
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由全国交通工程设施（公路）标准化技术委员会公路工程材料及仪器设备专业标准化工作
组提出并归口。
本标准的起草单位：江苏省交通工程试验专用检测仪器计量检定站、交通运输部公路科学研究院无锡市石油仪器设备有限公司。
本标准主要起草人：张伟强、谈军伟、冯虎、邹刚涛、秦永春、徐剑、孙家凤、石小培、徐瑾、李芳华。
I JT/T9222014
乳化沥青稀浆封层混合料稠度仪
1范围
本标准规定了乳化沥青稀浆封层混合料稠度仪的结构与材料、技术要求、试验方法、检验规则、标志和包装。
本标准适用于乳化沥青稀浆封层混合料稠度试验用的乳化沥青稀浆封层混合料稠度仪（以下简称 “稠度仪”）的生产、检验和使用中的检查。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 JTG E20 公路工程沥青及沥青混合料试验规程
3结构和材料
3.1 稠度仪由圆锥试模、底板和金属板组成，如图1所示，尺寸要求应符合JTGE20的要求。
单位为毫米
A-A
50±1.5 38±1
1F9
中心圆 $89±1
3
89±1 228±2.5
说明：
金属板； 2- 一圆锥试模：
1-
一底板。
3-
图1稠度仪
3.2圆锥试模由金属材料制造，采用铸造或无缝管材料冲压加工，底板和金属板采用不易变形耐腐蚀且不吸水的金属铸造或板材切割加工。
1 JT/T922—2014
4技术要求 4.1外观 4.1.1 材料应无砂眼、气孔和裂纹。 4.1.2 2圆锥试模内表面、底板上表面、金属板工作面应光滑，无毛刺和伤痕等缺陷。内表面不应涂漆。 4.1.3 产品标牌应字迹清晰。 4.2尺寸 4.2.1 圆锥试模的尺寸要求如下：
a) 顶面内径：（38±1）mm； b) 底面内径：(89±1)mm；
c) 高度：(76±1)mm； d) 壁厚：不小于2mm。
4.2.2 底板的平面尺寸为（228±2.5）mm×（228±2.5）mm，厚度不小于3mm。 4.2.3 底板上表面应刻有七个圆心在中心的同心圆，直径分别为（89±1）mm、（109±1）mm、（129±1） mm、(149±1)mm、(169±1)mm、(189±1)mm和(209±1)mm。 4.2.4 金属板的平面尺寸为（50±1.5）mm×（50±1.5）mm，厚度不小于3mm。 4.3 表面粗糙度 4.3.1 圆锥试模内表面粗糙度应不大于R.3.2。 4.3.2 底板上表面和金属板工作面表面粗糙度应不大于R6.3。 4.4平面度 4.4.1 圆锥试模顶面和底面的平面度误差应不大于0.25mm。 4.4.2 2底板上表面和金属板工作面平面度误差应不大于0.25mm。 4.5平行度
圆锥试模顶面和底面的平行度误差应不大于0.25mm。 4.6同轴度
圆锥试模顶面和底面圆应与锥体轴线同轴，其同轴度误差应不大于0.6mm。
5试验方法 5.1 试验用仪器设备 5.1.1 游标卡尺：测量范围（0~300）mm，分度值0.02mm。 5.1.2 高度卡尺：测量范围（0~200）mm，分度值0.02mm。 5.1.3 测厚卡规：量程（0~50）mm×125mm，分度值0.05mm。 5.1.4 钢直尺：测量范围（0~300）mm，分度值1mm。 5.1.5 直角尺：测量面长度不大于200mm，准确度等级2级。 5.1.6 刀口形直尺：量程175mm，准确度等级2级。 5.1.7 平板：准确度等级1级。 2
