稀浆封层机管路循环与沥青喷洒
控制方法的改进郭鹤吴海涛刘赢春
1.存在问题
现在使用的稀浆封层机沥青喷洒系
统多用手动控制，喷酒沥青前先启动沥青泵使其工作，此时沥青泵处于小循环状态，即沥青泵输出的沥青通过沥青回油阀流回沥青罐。开始喷酒沥青时，开启沥青喷酒总开关，与此同时关闭沥青回油阀，使沥青喷酒系统由小循环转换为大循环，沥青液体具有一定压力后就能从喷嘴中喷出。
手动控制系统存在2个缺陷：一是在喷射沥青时如果操作人员忘记关闭沥青回油阀，将造成沥青喷酒系统处于小循环，沥青液体没有压力，不能及时喷出，从而导致路面漏喷。二是暂时停止喷酒时沥青泵还在工作，如果操作人员在关闭青喷酒总开关时，忘记开启青回油阀，将造成青喷酒系统还处于大循环工作，整个两青管路与沥青泵就会形成憨压。久而久之将会导致沥青泵
和管路的损坏。 2.改进方法
针对稀浆封层机沥青喷酒系统大，小循环手动控制容易出现误操作问题我们设计了沥青喷洒自动控制系统。该系统能实现大、小循环切换的自动控制可有效保护沥青喷洒系统。沥青喷洒自动控制装置结构及工作原理如下所述。
（1）结构
稀浆封层机沥青喷洒自动控制系统主要由控制器1、沥青泵信号采集器2、喷嘴开关3、喷酒总控开关4、触摸显示屏5、喷嘴气缸电磁阀6、大循环电磁阀7、小循环电磁阀8、回油电磁阀9、电源模块10等组成，如附图所示。
74工程机械与维修
104
3
R0 R1R2 R3R4R5 R6R7R8R9R11R12
2R23CANHCANL
N1 N2 N3 N4 N5 N6 N7 N8 N9N10N11N12 N23 N24 N25
6

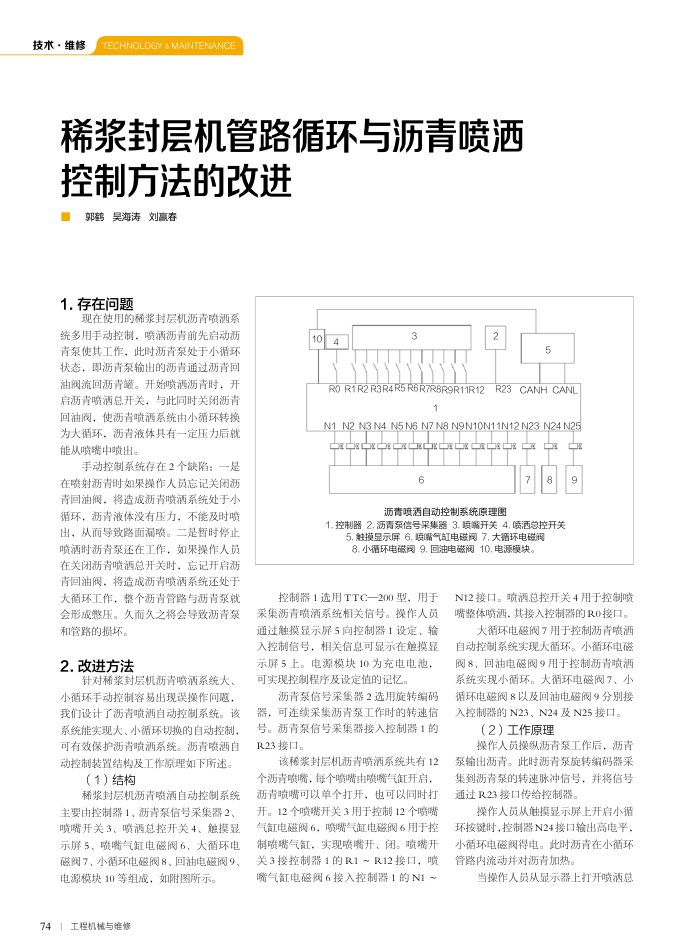

沥青喷酒自动控制系统原理围
1.控制器2.沥青泵信号采集器3.喷嘴开关4.喷酒总控开关
5.触摸显示屏6.喷嘴气缸电磁阀7.大循环电磁阀 8.小循环电磁阀9.回油电磁阀10.电源模块。
控制器1选用TTC一200型，用于采集沥青喷洒系统相关信号。操作人员通过触模显示屏5向控制器1设定、输入控制信号：相关信息可显示在触模显示屏5上。电源模块10为充电电池，可实现控制程序及设定值的记忆。
沥青泵信号采集器2选用旋转编码可连续采集沥青泵工作时的转速信
器，
号。沥青泵信号采集器接入控制器1的 R23接口。
该稀浆封层机沥青喷洒系统共有12 个沥青喷嘴，每个喷嘴由喷嘴气紅开启，两青喷嘴可以单个打开，也可以同时打开。12个喷嘴开关3用于控制12个喷嘴气缸电磁阀6，喷嘴气缸电磁阀6用于控制喷嘴气缸，实现喷嘴开、闭。喷嘴开关3接控制器1的R1~R12接口，喷嘴气缸电磁阀6接入控制器1的N1~
N12接口。喷酒总控开关4用于控制喷嘴整体喷洒，其接入控制器的R0接口。
大循环电磁阀7用于控制沥青喷洒自动控制系统实现大循环。小循环电磁阀8、回油电磁阀9用于控制沥青喷洒系统实现小循环。大循环电磁阀7、小循环电磁阀8以及回油电磁阀9分别接入控制器的N23、N24及N25接口。
（2）工作原理
操作人员操纵沥青泵工作后，沥青泵输出沥青。此时沥青泵旋转编码器采集到沥青泵的转速脉冲信号，并将信号通过R23接口传给控制器。
操作人员从触摸显示屏上开启小循环按键时，控制器N24接口输出高电平，小循环电磁阀得电。此时沥青在小循环管路内流动并对沥青加热。
当操作人员从显示器上打开喷酒总
